Référence sur les écrans de DataMate
Cette section du Manuel d'utilisation reproduit les principaux écrans de DataMate. Des
copies d'écran sont fournies, accompagnées d'explications relatives à chacune des
options affichées.
Cette section devant servir de référence, les écrans sont classés par ordre alphabétique
afin d'en simplifier la recherche.
Advanced Time Graph Settings
(option 3 de l'écran "Time Graph Settings")
1: OK
2: CHANGE GRAPH
SETTINGS
3: CHANGE
TRIGGERING
Analyze Options (option 4 de l'écran principal)*
1: RETURN TO
MAIN SCREEN
2: CURVE FIT
3: ADD MODEL
4: STATISTICS
5: INTEGRAL
*Cette option n'est pas disponible dans la version TI-82 de DataMate.
24
M
'
ANUEL D
UTILISATION DU SYSTÈME

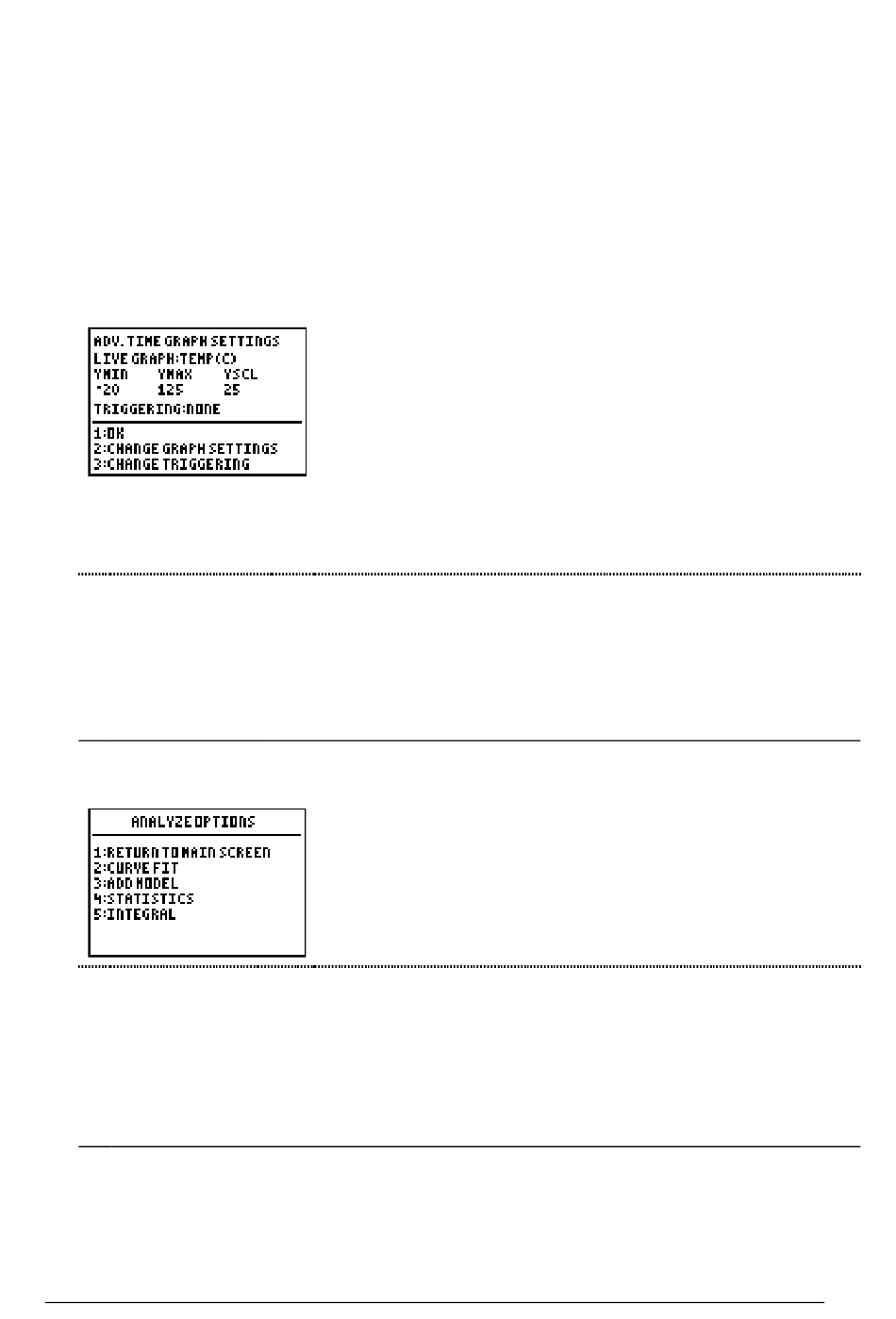

La partie supérieure de l'écran affiche deux champs : "Live
Graph" et "Triggering". Dans la partie inférieure de l'écran
figurent les options du menu.
Les valeurs YMIN et YMAX affichées sous Live Graph font
référence respectivement aux limites inférieure et
supérieure de la "fenêtre" dans laquelle les mesures sont
affichées. Les valeurs affichées à l'écran correspondent à la
plage par défaut du capteur raccordé à la voie 1. Dans cet
exemple, il s'agit du capteur de température en acier
inoxydable.
Ferme l'écran actuel et affiche à nouveau l'écran "Time Graph
Mode".
Permet de modifier les valeurs minimum et maximum de l'axe y,
ainsi que les graduations pour le graphique affiché en temps réel
pendant la mesure.
Permet de modifier les niveaux de déclenchement qui commencent
la mesure.
Ferme l'écran "Analyze Options".
Permet de sélectionner les modèles de régression à appliquer aux mesures.
Permet de créer un nouveau modèle de régression pour les mesures.
Permet de déterminer des statistiques à une variable pour une zone
sélectionnée de mesures.
Permet de déterminer l'intégrale pour une zone sélectionnée.
