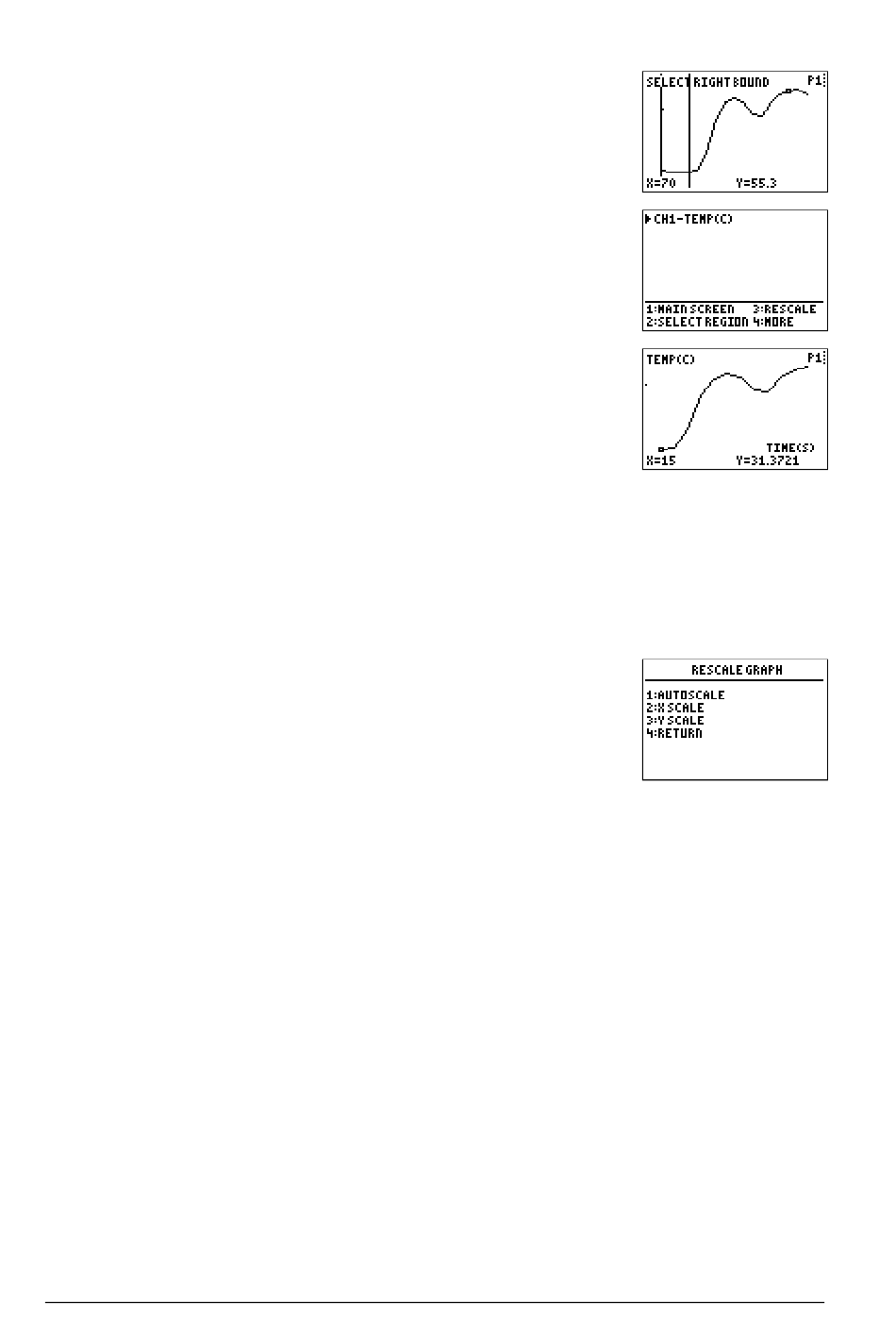

2. Changez la valeur de X et de Y au bas de l'écran en
appuyant sur _ ou a pour positionner le curseur sur le
point du graphique à utiliser comme limite gauche.
Appuyez sur ¯.
3. Appuyez sur _ ou a pour déplacer le curseur sur le point
du graphique voulu comme limite droite et appuyez sur
¯. L'écran Graph Menu apparaît.
4. Appuyez sur ¯ pour afficher le nouveau graphique.
5. Lorsque vous avez terminé, appuyez sur ¯. L'écran Graph Menu apparaît.
Changement de l'échelle d'un graphique (optionnel)
DataMate simplifie le changement d'échelle des graphiques de données. Vous disposez
pour cela des options AUTOSCALE, X SCALE ou Y SCALE. Pour changer l'échelle d'un
graphique, suivez la procédure ci-dessous :
1. A partir de l'écran Graph Menu, appuyez sur ¤ RESCALE.
2.
Appuyez sur le numéro correspondant à l'échelle que vous souhaitez appliquer.
Remarque : Si vous choisissez AUTOSCALE, DataMate adapte la fenêtre du graphique aux
mesures prises. Si vous sélectionnez X SCALE ou Y SCALE, DataMate vous invite à entrer les
valeurs de Xmin et Xmax ou Ymin et Ymax respectivement (il s'agit des limites inférieure et
supérieure du graphique).
Pour visualiser le graphique avec d'autres options d'échelle, appuyez sur ¯ pour
3.
revenir à l'écran Rescale Graph et choisissez une autre option d'échelle.
Lorsque vous avez terminé, appuyez sur ¯ pour revenir à l'écran Rescale Graph,
4.
puis appuyez sur ˜ RETURN pour afficher l'écran principal.
