de CBL™2 et du logiciel d'acquisition DataMin2

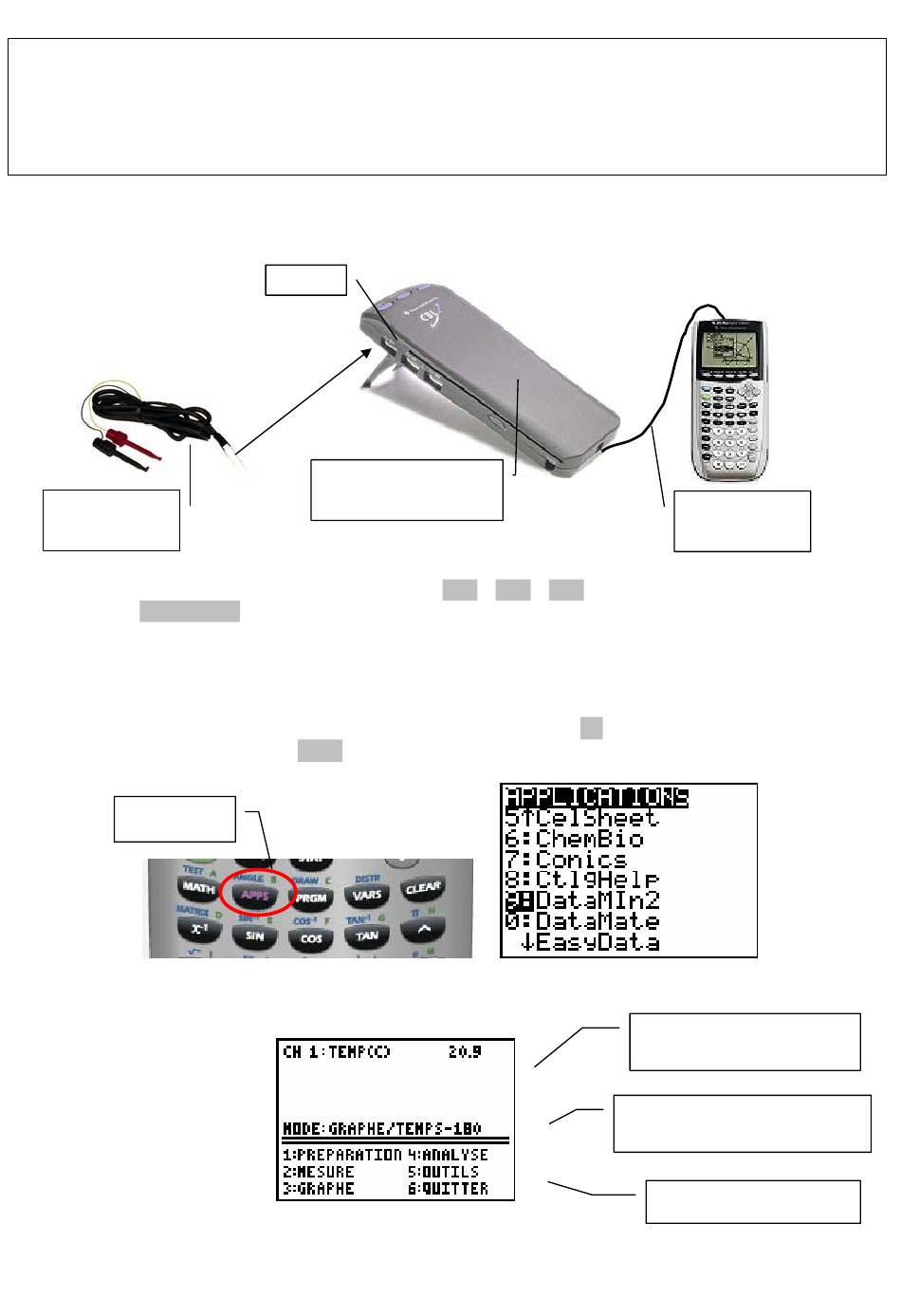

1. Connecter la calculatrice au CBL2 et un capteur de mesure
Capteur de
tension
CBL2 comporte 3 voies analogiques nommées CH1 ; CH2 ; CH3 et une entrée sortie numérique
marquée DIG/SONIC. Les capteurs de mesures dont vous disposez sont à connecter sur les voies
analogiques disposées sur le coté gauche de l'interface.
2. Choisir le type d'acquisition
•
Mettre la calculatrice sous tension en appuyant sur la touche ON
•
Appuyer sur la touche APPS puis choisir dans la liste d'applications, DataMin2
Applications
•
L'écran suivant apparaît :
Mode d'emploi simplifié
CH1
Interface
d'acquisition CBL™2
©2005 TI/T
3
Photocopie autorisée
- 1 -
Câble de
liaison
Capteur connecté et
indication d'une mesure
Mode de saisie des mesures et
durée de celle-ci
Menus du logiciel
