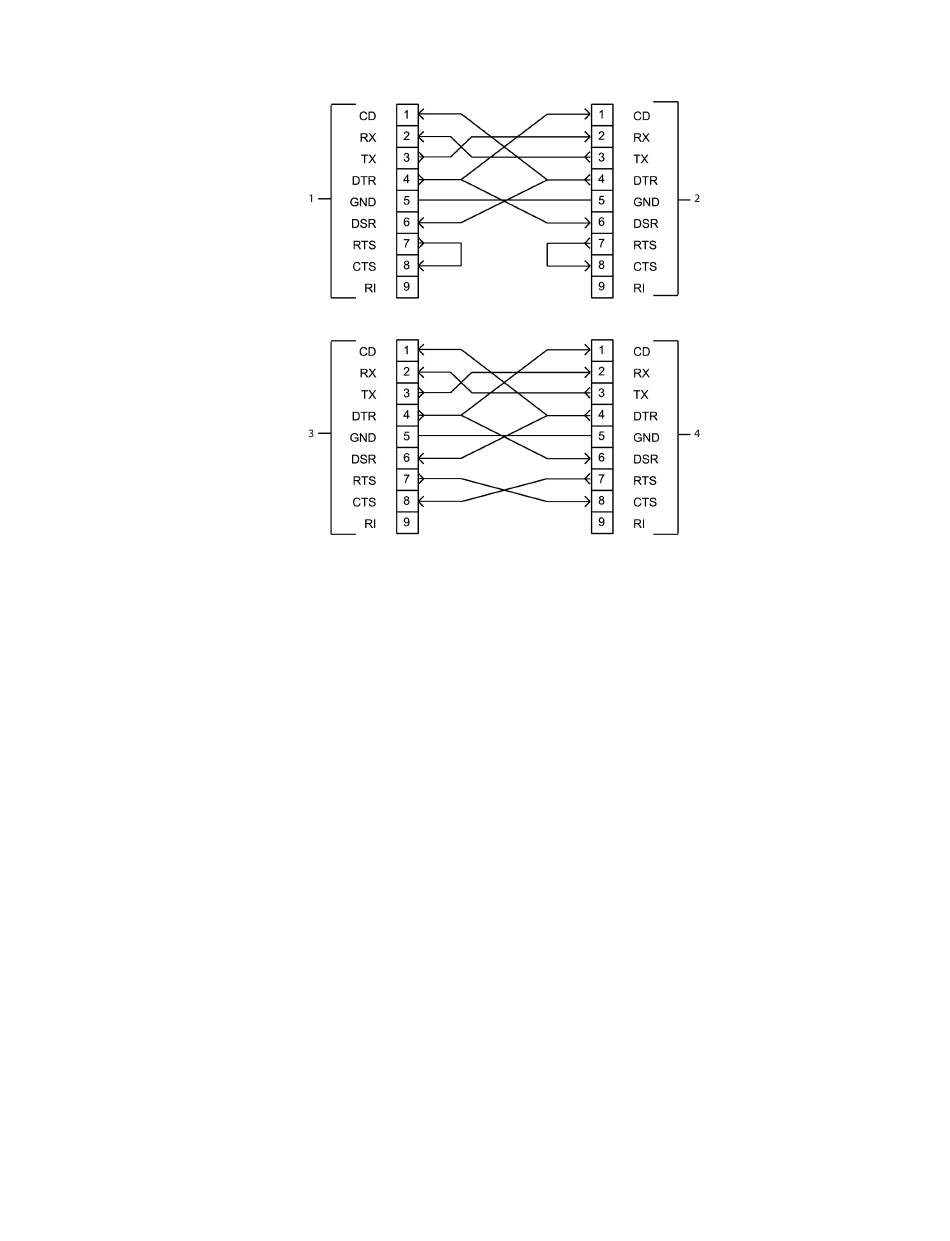

Figure 69. Schéma de câble null modem pour la connexion au port série (deux options)
1. Port série du système de surveillance
(option 1)
2. Port COM de l'ordinateur (PC)
(option 1)
5.5.3.2. Utilisation d'un programme d'émulation de terminal pour transmettre des
données de cas à un ordinateur
La procédure suivante présente les étapes générales de transmission des données de cas à
un ordinateur à l'aide d'un programme d'émulation de terminal et d'un câble null modem.
Les étapes varient selon les programmes. Reportez-vous aux instructions du programme
d'émulation de terminal pour les étapes spécifiques.
Pour utiliser un programme d'émulation de terminal pour transmettre des données :
1.
Connectez le câble null modem au port série de la station d'accueil du système de
surveillance
2.
Mettez le système de surveillance sous tension et définissez le protocole du port
série sur PC LINK 1 ou PC LINK 2, comme décrit dans le manuel d'entretien du
système de surveillance.
3.
Configurez le programme d'émulation de terminal (configuration unique) :
a.
Mettez l'ordinateur sous tension.
b. Ouvrez le programme d'émulation de terminal.
c.
Définissez les entrées pour le port COM :
•
•
88 Manuel de l'utilisateur Français
(Figure 67, page
85) et à un port COM sur l'ordinateur.
Bits par seconde : 9 600 bauds
Bits de données : 8
3. Port série du système de surveillance
(option 2)
4. Port COM de l'ordinateur (PC)
(option 2)
