Montage du module à diaphragme HC RF*
Insérer le réticule de mise au point dans la
monture (23a/b.10) après voir dévisser les vis de
fixation (23a.10) de telle manière que le côté
lisse de la monture soit vers l'intérieur, la
monture tournante avec la fente vers l'extérieur,
voir page 64. Serrer les vis de fixation
légèrement.

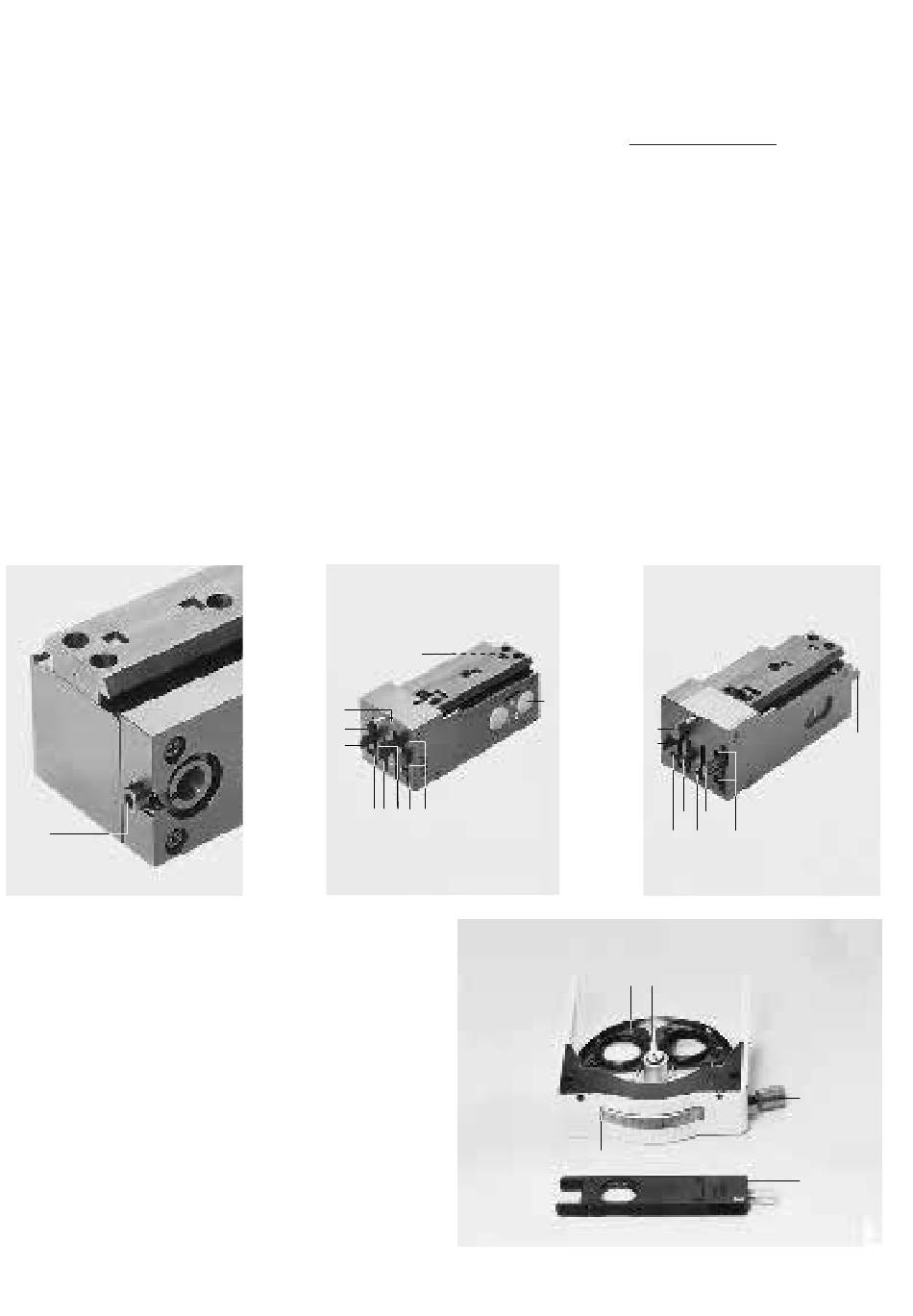

Fig. 23 Module Diaphragme HC RF (a, b) and HC F (c)
1 Vis de sécurite, 2 Poignée pour extraire le module, 3 Diaphragme de champ clair, 4 Vis de centrage diaphragme de champ
clair, 5 Filtre neutre N marche/arrêt, 6 Diaphragme d'ouverture, 7 Décentrage diaphragme d'ouverture, 8 Vis de centrage
diaphragme d'ouverture, 9 Set diffuseurs A ou B, 10 Réticule de mise au point avec vis de serrage, 11 Filtre BG 38,
12 Interruption du trajet de lumière, 13 Poignée pour lentille de rechange
a
10
HC RF
Fig. 24 Disque et coulisseau pour prismes d'objectifs IC
1 Prisme IC avex symbole, 2 Cheville de butée, 3 Autocollant
avec symbole (pour position face), 4 Vis de centrage,
5 Prisme IC dans coulisseau (seulement lumière réfléchie ICR
avec revolver à objectif Pol)
30
Le set-diffuseur A (23b.9) est tournable et
interchangeable contre le set B. Placer la fente
de la vis (23b.1) horizontalement. Insérer le
module à diaphragme HC RF dans l'ouverture
prévue dans le statif (65.9) jusqu'à la butée.
Placer la fente de la vis (23b.1) verticalement; le
module à diaphragme est maintenant verrouillé.
Fonctions → p. 93 et 96.
