Lorsque les étiquettes par défaut P1 et P2 sont utilisées, la zone de surveillance de PI affiche les
pressions systolique, diastolique et moyenne. Lorsque les étiquettes PIC, PAG ou PVC sont
utilisées, la zone de surveillance de PI affiche la pression moyenne en grands caractères. Les
pressions systolique et diastolique ne sont pas affichées.
Pression moyenne ART

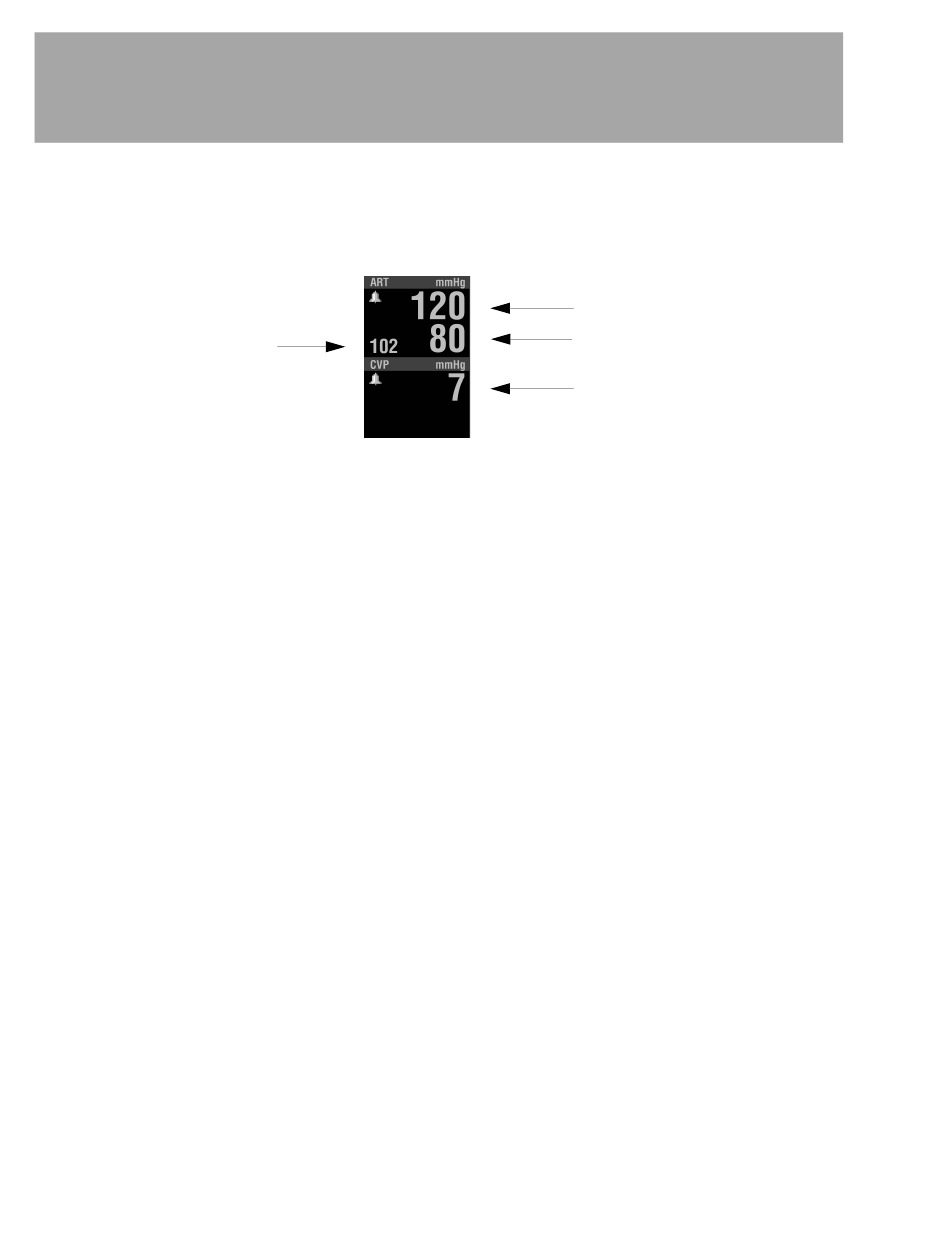

Figure 4-14 Étiquettes PI
Les pressions pouvant changer très rapidement, les données doivent être vérifiées régulièrement au
cours de la surveillance des signes vitaux.
Fonctionnement de la surveillance de la PI
La surveillance de la pression invasive suppose de convertir la pression du fluide en signal
électrique. Cette conversion est réalisée à l'aide d'un capteur de pression. Le capteur est connecté
au cathéter de pression à demeure du patient à l'aide d'un assemblage spécial de tubes, de
robinets d'arrêt, d'adaptateurs, de fluides et de valves de purge, appelé système de purge. Le
capteur convertit l'onde de pression en signal électrique. Il est fondamental que le système de
purge fonctionne correctement pour obtenir des tracés non déformés et des informations exactes.
La surveillance de la PI est disponible sur le Canal 2 ou 3. Le connecteur PI (à 6 broches de type
3102A-14S-6S) est compatible avec les capteurs de pression conformes aux normes industrielles
60601-2-34 et AAMI-BP22, avec une sensibilité de 5 μV/V/mmHg. Pour obtenir la liste des
capteurs de PI compatibles avec le moniteur/défibrillateur LIFEPAK 15, consulter le catalogue
d'accessoires du moniteur/défibrillateur LIFEPAK 15 sur le site www.physio-control.com. Si le
client souhaite utiliser d'autres capteurs, il relève de sa responsabilité de vérifier si ces capteurs
sont conformes aux normes et compatibles avec le moniteur.
Le brochage du connecteur de PI a la configuration suivante, dans le sens contraire des aiguilles
d'une montre à partir de 12 heures, vu de l'avant du moniteur/défibrillateur LIFEPAK 15.
Broche A = - signal
Broche D = excitation -
Un câble adaptateur de pression invasive est utilisé pour raccorder le capteur au moniteur.
4-60
Broche B = excitation +
Broche E = blindage
Mode d'emploi du moniteur/défibrillateur LIFEPAK 15
Pression systolique ART
Pression diastolique ART
Pression moyenne PVC
Broche C = signal +
Broche F = non étiquetée
