Description du matériel – Aperçu rapide

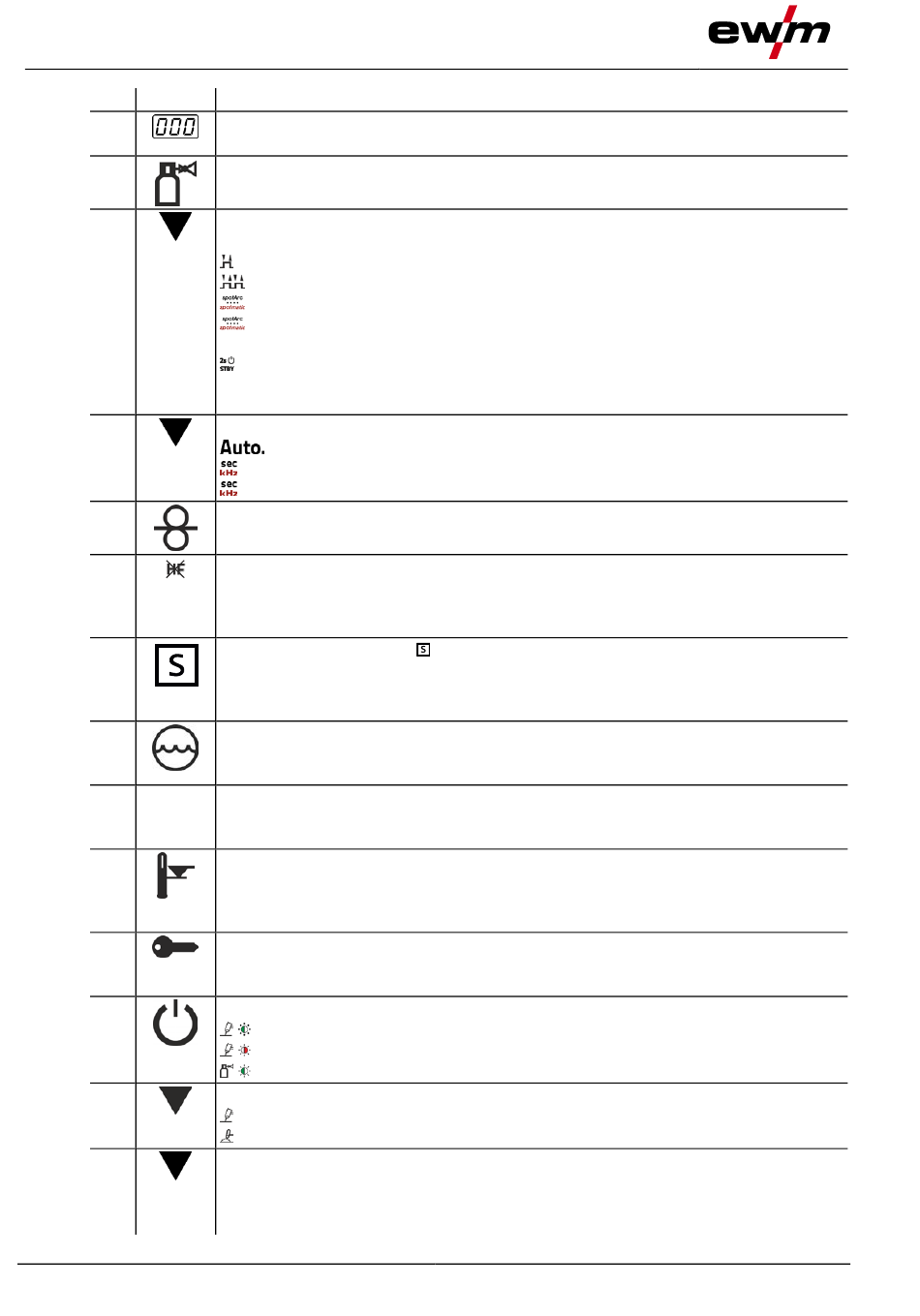

Commande du poste – éléments de commande
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
Hold
10
11
12
13
14
22
0
Affichage des données de soudage (à trois chiffres)
Affichage des paramètres de soudage et de leur valeur > voir le chapitre 4.4.6
Bouton-poussoir test gaz > voir le chapitre 5.1.7.3
Bouton-poussoir Mode opératoire > voir le chapitre 5.3.6 / Mode économie
d'énergie > voir le chapitre 5.8
--------- 2 temps
------- 4 temps
------- Procédé de soudage par points spotArc - Le signal lumineux s'allume en vert
------- Procédé de soudage par points spotmatic - Le signal lumineux s'allume en
rouge
--------- Après un appui long sur la touche, le générateur passe en mode économie
d'énergie.
Pour la réactivation, il suffit d'actionner un élément de commande au choix.
Bouton-poussoir Soudage pulsé
--- Automatique d'impulsion TIG (fréquence et balance)
-------- Signal lumineux vert : pulsé (impulsions thermiques)
-------- Signal lumineux rouge : pulsé kHz (impulsions métallurgiques)
Signal lumineux Soudage avec fil d'apport
Exclusivement sur les générateurs avec fil d'apport(AW)
Signal lumineux Type d'amorçage TIG
Le signal lumineux est allumé : Type d'amorçage amorçage au toucher actif /
amorçage H.F. désactivé. La commutation du type d'amorçage s'effectue dans le menu
Expert (TIG) > voir le chapitre 5.3.4.
Signal lumineux Fonction
Signale que le soudage est possible dans un environnement présentant un risque
électrique accru (par exemple dans les cuves). Si le signal lumineux est éteint, contac-
ter impérativement le service après-vente.
Signal lumineux Erreur de liquide de refroidissement
Indique une perte de pression ou un niveau de liquide de refroidissement bas dans le
circuit du liquide de refroidissement.
Signal lumineux d'affichage de l'état
Après chaque processus de soudage terminé, les dernières valeurs de courant et de
tension de soudage sont affichées à l'écran et le signal lumineux s'allume
Témoin lumineux Surchauffe
Les contrôleurs thermiques de l'unité de puissance mettent l'appareil hors tension en
cas de surchauffe et le voyant de contrôle « surchauffe » s'allume. Après refroidisse-
ment, le soudage peut être repris sans mesure supplémentaire.
Signal lumineux Contrôle d'accès actif
Le signal lumineux s'allume lorsque le contrôle d'accès de la commande du générateur
est actif > voir le chapitre 5.9.
Bouton-poussoir Arc pilote
------ Amorçage démarré (signal lumineux vert)
------ Arc pilote allumé (signal lumineux rouge)
------ Gaz plasma circule (signal lumineux vert)
Bouton-poussoir Mode opératoire de soudage
--------- Soudage plasma
--------- Soudage TIG
Bouton-poussoir Commutation affichage
kW ------- Affichage de la puissance de soudage
V --------- Affichage de la tension de soudage
JOB ----- Affichage et réglage du numéro de JOB avec le bouton de commande
099-007027-EW502
06.03.2020
