FRANCAIS

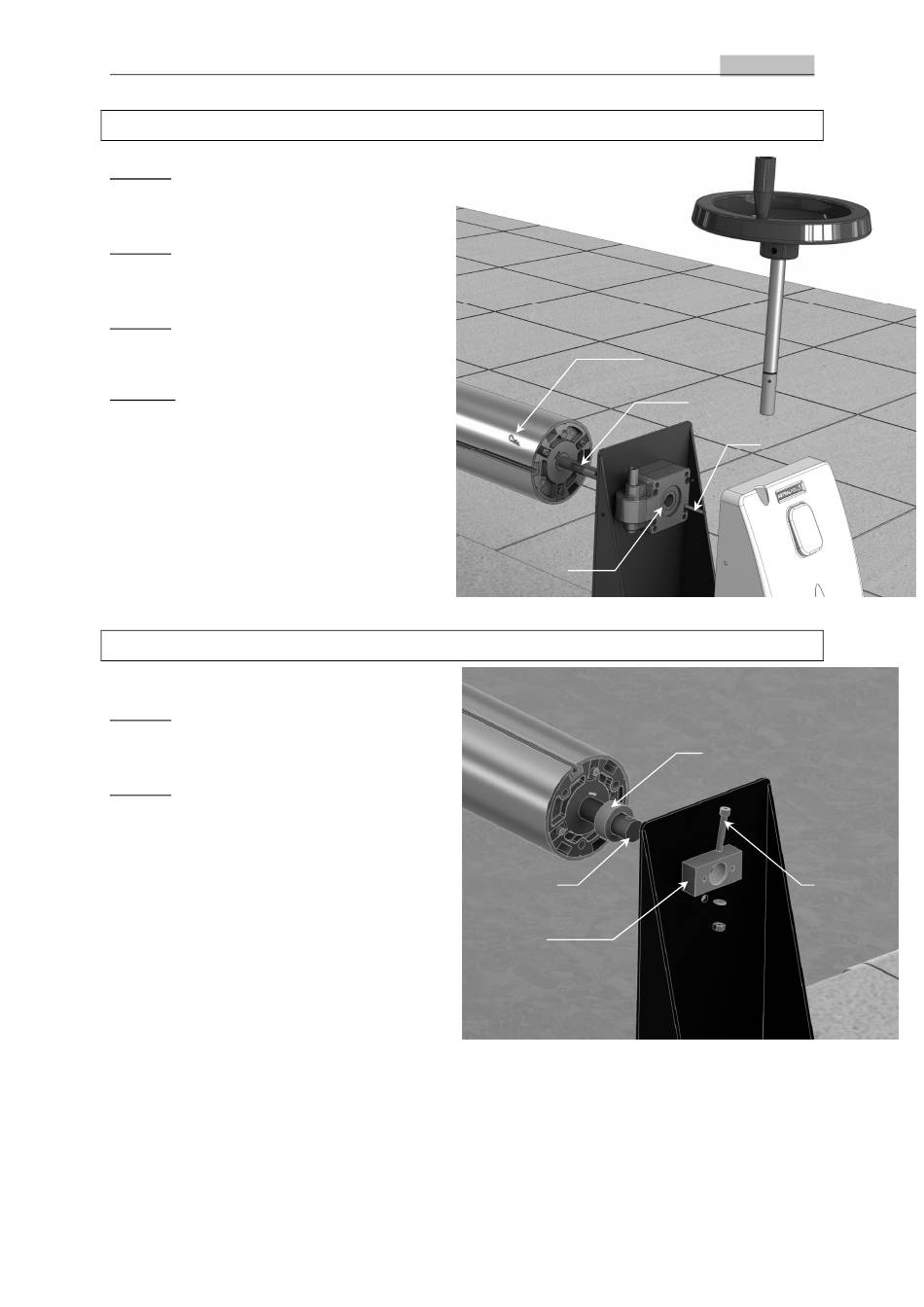

ASSEMBLAGE COTE REDUCTEUR
Phase 1:
Graisser l'arbre (1) et le fourreau. Introduire l'arbre
rainuré (1) dans le réducteur (2).
Phase 2:
Graisser la clavette (3). Ajuster la rainure de l'arbre
avec celle du réducteur (2).
Phase 3:
Insérer la clavette (3) dans la rainure du réducteur,
manuellement et sans aucun outil.
4
Phase 4 :
1
Présenter la goupille Bêta (4) dans le trou prévu à
cet effet dans l'arbre rainuré (1).
3
2
ASSEMBLAGE COTE PALIER
Phase 1:
Insérer l'arbre palier (1) dans le palier du pied de
l'enrouleur (2).
4
Phase 2:
Faire passer la vis M8 (3) dans le trou, placer la
rondelle et l'écrou. Serrer l'ensemble.
La bague (4) est une bague de protection, elle
doit être placée entre l'axe et le support.
1
3
2
4/14
Indice de révision 002-2012-10-01
