Affectation des bornes

20

Alimentation

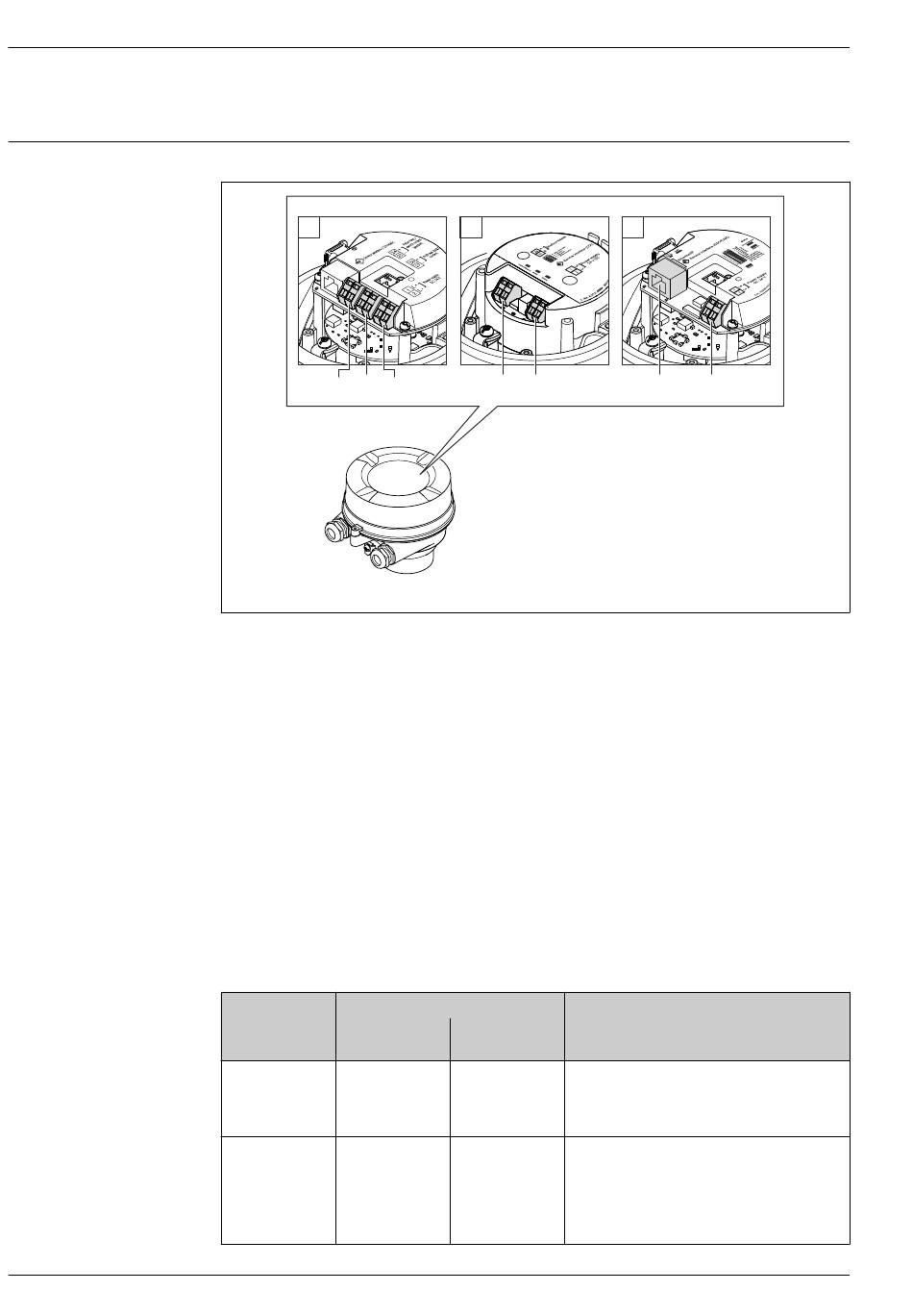

Aperçu : version de boîtier et variantes de raccordement
1
1.1 1.2 1.3
A Version de boîtier : compact, alu revêtu
1 Variante de raccordement : 4-20 mA HART, sortie impulsion/fréquence/tor
1.1 Transmission du signal : sortie impulsion/fréquence/tor
1.2 Transmission du signal : 4-20 mA HART
1.3 Tension d' a limentation
2 Variante de raccordement : Modbus RS485, PROFIBUS DP
2.1 Transmission de signal
2.2 Tension d' a limentation
3 Variante de raccordement : EtherNet/IP et PROFINET
3.1 Transmission de signal
3.2 Tension d' a limentation

Transmetteur

Variante de raccordement : 4-20 mA HART, sortie impulsion/fréquence/tor
Variante de commande "Sortie", option B
Selon la version du boîtier, les transmetteurs peuvent être commandés avec des bornes ou des
connecteurs.
Types de raccordement disponibles
Variante de
commande
Sorties
"Boîtier"
Option A Bornes
Option A Connecteurs
(Verweisziel
existiert nicht,
aber
@y.link.required='
true' )
2
2.1 2.2
A
Tension
d'alimentation
Bornes • Option A : raccord M20x1
• Option B : filetage M20x1
• Option C : filetage G ½"
• Option D : filetage NPT ½"
Bornes • Option L : connecteur M12x1 + filetage NPT ½"
• Option N : connecteur M12x1 + presse-étoupe
• Option P : connecteur M12x1 + filetage G ½"
• Option U : connecteur M12x1 + filetage M20
Proline Promag P 100
3
3.1 3.2
Options possibles pour la variante de
commande
"Raccordement électrique"
M20
Endress+Hauser
A0019825
