Présentation

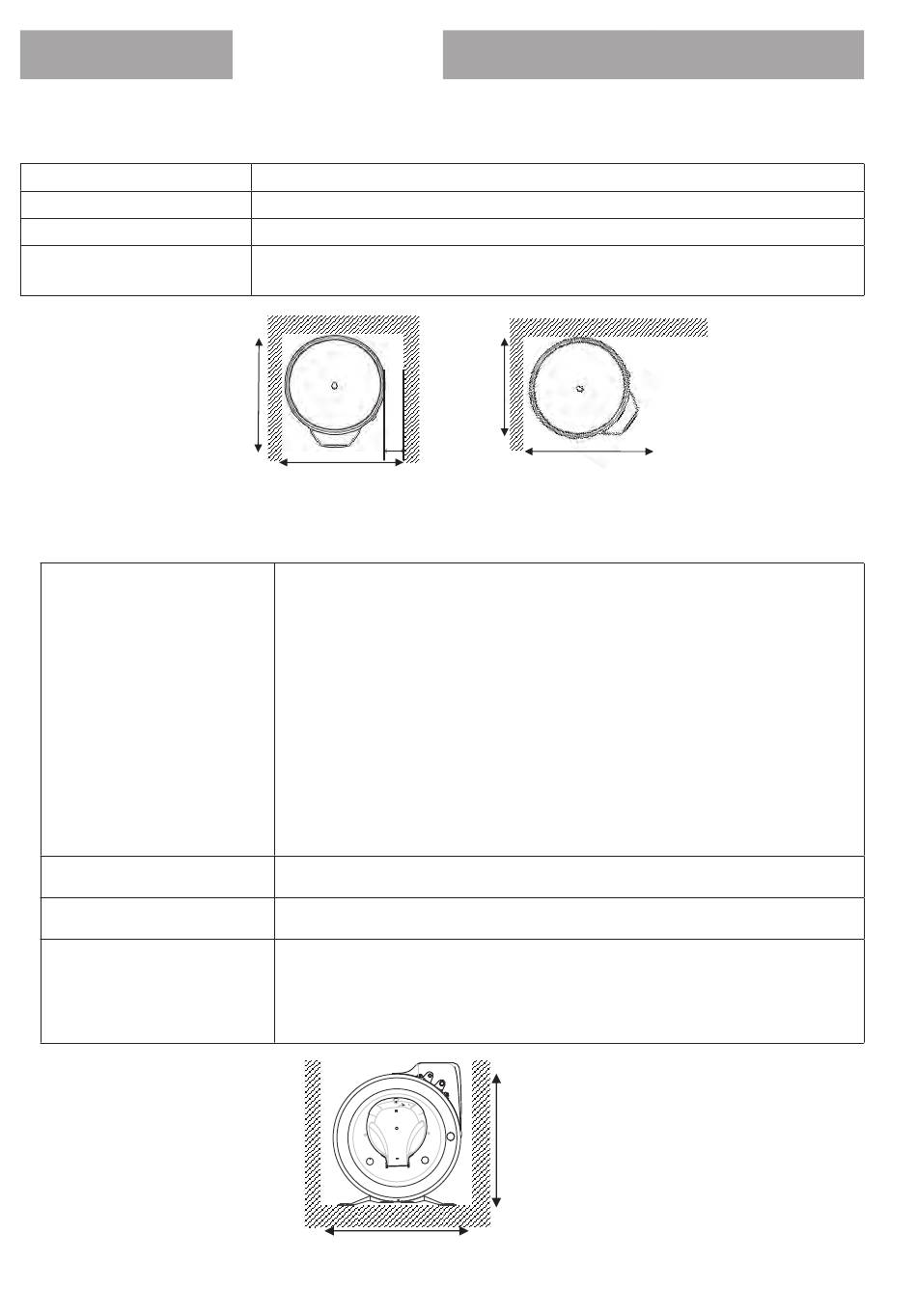

1-1. Emplacement du chauffe-eau, version 300 L
Résistance du plancher :
Surface nécessaire :
Hauteur sous plafond :
Emplacement conseillé :
1-2. Emplacement du chauffe-eau, version 200L
Type de mur portant le
chauffe-eau :
(un gabarit de fixation
est imprimé sur le carton
d'emballage)
Surface nécessaire :
Hauteur sous plafond :
Emplacement conseillé :
12/80
Installation
WAARSCHUWING :
• Tenue à une charge 400 kg mini sur la surface du chauffe-eau
• 590 x 671 (l x P), voir schémas ci-dessous
• > 2m
• Dans le volume chauffé
• De l'autre côté du mur extérieur où sera installée l'unité extérieure
680
62
650
Vues de dessus
• Murs de faible épaisseur (cloison de type plaques de plâtre) :
tiges filetées Ø 10mm traversant le mur reliées par des profilés
ou contre-plaques.
• Murs épais en dur (béton, pierre, brique) : Procéder au scelle-
ment de boulons Ø 10mm, ou au percement pour recevoir des
chevilles de type MOLY Ø 10mm.
• Les chauffe-eau verticaux muraux peuvent être posés sur un
trépied dans le cas où la cloison ne peut pas supporter le poids
de l'appareil. Une fixation de l'étrier supérieur est obligatoire.
Utiliser le trépied préconisé par le constructeur.
• 600 x 600 (l x P), voir schéma ci-dessous
• > 2m
• Dans le volume chauffé
• De l'autre côté du mur extérieur où sera installée l'unité exté-
rieure
De l'autre côté du mur extérieur où sera installé l'unité extérieure
600
Vue de dessous
Utilisation
600
700
600
Entretien
