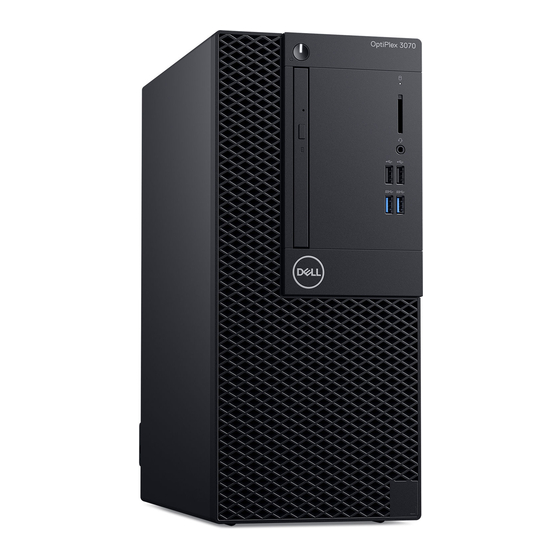

Dell OptiPlex 3070 Tower
Caractéristiques et configuration
Modèle réglementaire: D18M
Type réglementaire: D18M005
July 2020
Rév. A01

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell OptiPlex 3070 Tower

  • Page 1 Dell OptiPlex 3070 Tower Caractéristiques et configuration Modèle réglementaire: D18M Type réglementaire: D18M005 July 2020 Rév. A01...
  • Page 2 © 2018 - 2019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques sont des marques de Dell Inc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.
  • Page 3: Table Des Matières

    Table des matières Chapitre 1: Configurez votre ordinateur.................... 5 Chapitre 2: Châssis......................... 7 Vue avant....................................7 Vue de l’ordinateur au format tour............................8 Chapitre 3: Caractéristiques du système...................9 Jeu de puces..................................9 Processeur..................................9 Mémoire....................................12 Mémoire Intel Optane................................12 Stockage....................................13 Audio et haut-parleurs................................. 14 Contrôleur graphique et vidéo............................
  • Page 4 Mise à jour du BIOS de votre système à l’aide d’une clé USB..................31 Mise à jour du BIOS Dell dans des environnements Linux et Ubuntu..............32 Flashage du BIOS à partir du menu d'amorçage F12....................32 Mot de passe système et de configuration........................35 Attribution d’un mot de passe système ou de configuration...................
  • Page 5: Chapitre 1: Configurez Votre Ordinateur

    6. Suivez les instructions qui s’affichent à l’écran pour terminer l’installation de Windows : a. Se connecter à un réseau. b. Connectez-vous à un compte Microsoft ou créez un nouveau compte. 7. Identifier les applications Dell. Tableau 1. Localisez les applications Dell Enregistrez votre ordinateur Aide et support Dell Configurez votre ordinateur...
  • Page 6 Tableau 1. Localisez les applications Dell (suite) SupportAssist : vérifier et mettre à jour votre ordinateur Configurez votre ordinateur...
  • Page 7: Chapitre 2: Châssis

    Châssis Cette section représente différentes vues des boîtiers, des ports et des connecteurs, et décrit les combinaisons de touches de raccourci Fn. Sujets : • Vue avant • Vue de l’ordinateur au format tour Vue avant 1. Bouton d’alimentation et voyant d’alimentation/de diagnostic 2.
  • Page 8: Vue De L'ordinateur Au Format Tour

    Vue de l’ordinateur au format tour Vue arrière 1. Port de sortie de ligne 2. Port série (en option) 3. Port HDMI 4. DisplayPort/HDMI 2.0b/VGA (en option) 5. DisplayPort 6. Ports USB 3.1 Gen 1 (2) 7. Numéro de série 8.
  • Page 9: Chapitre 3: Caractéristiques Du Système

    Processeur REMARQUE : Le sous-ensemble Global Standard Products (GSP) regroupe les produits relationnels Dell qui sont gérés à des fins de disponibilité et de transition synchronisée à l’échelle mondiale. Il garantit la mise à disposition d’une plate- forme d’achat unique à l’international. Cela permet aux clients de diminuer le nombre de configurations gérées sur une...
  • Page 10 base mondiale, réduisant ainsi les coûts associés. Il permet également aux sociétés de mettre en œuvre des normes IT globales en verrouillant certaines configurations produits à l’échelle mondiale. Device Guard et Credential Guard sont les nouvelles fonctionnalités de sécurité uniquement disponibles sur Windows 10 Entreprise aujourd’hui.
  • Page 11 Tableau 3. Processeur (suite) Processeurs Intel Core - Processeurs Core Format Micro Compatible DG/CG 9e génération (proposé hors ligne tour/ uniquement) compact Intel® Core™ i5-9400 (6 cœurs/9 Mo/6T/ 2,9 GHz à 4,1 GHz/65 W) ; prend en charge Windows 10/Linux Intel®...
  • Page 12: Mémoire

    Tableau 4. Processeur (suite) Processeurs Intel Core - Processeurs Core Tour Format Micro Compati 8e génération (proposé hors ligne uniquement) compact DG/CG Intel Core i3-8300T (4 cœurs/8 Mo/4T/3,2 GHz/35 W) ; prend en charge Windows 10/Linux Intel Core i3-8100T (4 cœurs/6 Mo/4T/3,1 GHz/35 W) ; prend en charge Windows 10/Linux Intel Pentium Gold G5500T (2 cœurs/4 Mo de cache/4T/ 3,2 GHz/35 W) ;...
  • Page 13: Stockage

    Tableau 6. Mémoire Intel Optane M.2 16 Go Tour/compact/micro Capacité (To) 16 Go Dimensions en pouces (l x P x H) 22 x 30 x 2,38 Type d'interface et vitesse PCIe Gen2 maximale Temps moyen entre pannes 1,6 million d’heures (MTBF) Blocs logiques 28 181 328...
  • Page 14: Audio Et Haut-Parleurs

    En option Système de haut-parleurs Dell 2.1 - AE415 En option Haut-parleurs stéréo USB Dell AX210 En option Système de haut-parleurs Dell Wireless 360 - AE715 En option Barre de son AC511 En option Barre de son professionnelle Dell - AE515 En option Barre de son stéréo Dell - AX510...
  • Page 15: Communications Sans Fil

    Tableau 9. Contrôleur graphique/vidéo Tour Compact Micro Carte graphique Intel 630 UHD [avec processeur Intégrée dans le Intégrée dans le Intégrée dans le processeur de 8ème génération combiné i3/i5/i7 CPU-GPU] processeur processeur Carte graphique Intel 610 UHD [avec Pentium de Intégrée dans le Intégrée dans le Intégrée dans le processeur...
  • Page 16: Ports Et Connecteurs Externes

    Ports et connecteurs externes REMARQUE : Le format tour prend en charge les cartes hauteur standard et le format compact prend en charge les cartes à profil bas. Reportez-vous à la section des schémas du châssis pour connaître les emplacements des ports/ connecteurs.
  • Page 17: Système D'exploitation

    N-2 qui sont initialement éligibles pour cette plate-forme. En ce qui concerne les futures versions de Windows 10, Dell continuera à tester la plate-forme commerciale avec les prochaines versions de Windows 10, dont les mises à jour Fall et Spring de Microsoft, au cours de la production et pendant cinq ans après la production des appareils.
  • Page 18 Tableau 15. Alimentation (suite) Tour Compact Micro Puissance 260 W 200 W 65 W Plage de tension en 90–264 V CA 90–264 V CA 90–264 V CA entrée CA Courant d’entrée 4,2 A/2,1 A 3,2 A/1,6 A 1,7 A/1,0 A CA (plage CA faible/plage CA élevée)
  • Page 19: Dimensions Du Système (Physiques)

    Tableau 15. Alimentation (suite) Tour Compact Micro puissance en mode veille Tableau 16. Pile CMOS Pile CMOS de 3 V (type et estimation de la durée de vie de la batterie) : Marque Type Tension Composition JHIH HONG Décharge continue pour une charge de moins de 15 kΩ à une CR2032 Lithium tension finale de 2,5 V.
  • Page 20: Conformité À La Réglementation Et Au Respect De L'environnement

    Pour en savoir plus sur le programme de protection de l’environnement de Dell visant à limiter la consommation d’énergie des produits, à réduire ou éliminer les matériaux à mettre au rebut, à prolonger la durée de vie des produits et à proposer des solutions de recyclage des équipements efficaces et adaptées, visitez la page www.dell.com/environment.
  • Page 21: Chapitre 4: System Setup (Configuration Du Système)

    Menu de démarrage Appuyez sur <F12> lorsque le logo Dell apparaît pour lancer un menu de démarrage ponctuel qui contient la liste des appareils amorçables valides pour le système. Les options de diagnostic et du BIOS sont également incluses dans ce menu. Les périphériques répertoriés dans le menu de démarrage dépendent des périphériques de démarrage présents sur le système.
  • Page 22: Options De Configuration Du Système

    Touches Navigation Échap Permet de revenir à la page précédente jusqu’à ce que l’écran principal s'affiche. Si vous appuyez sur « Échap » dans l’écran principal, un message vous invitant à enregistrer les modifications non enregistrées et à redémarrer le système s'affiche alors.
  • Page 23: Informations Sur Le Système

    Informations sur le système Tableau 20. Configuration du système Option Description Integrated NIC Cette option permet d’agir sur le contrôleur LAN intégré. L’option Enable UEFI Network Stack (Activer la pile réseau UEFI) n’est pas sélectionnée par défaut. Les options disponibles sont les suivantes : •...
  • Page 24: Options De L'écran Vidéo

    Tableau 20. Configuration du système (suite) Option Description • 150 jours • 180 jours Options de l’écran Vidéo Tableau 21. Vidéo Option Description Primary Display Vous permet de sélectionner l’écran principal lorsque plusieurs contrôleurs sont disponibles dans le système. • Auto (par défaut) •...
  • Page 25: Options De Démarrage Sécurisé

    Tableau 22. Sécurité (suite) Option Description • PPI Bypass for Clear Commands (dispositif de dérivation PPI pour commandes d’effacement) • Attestation Enable (option par défaut) • Stockage de la clé activé (option par défaut) • SHA-256 (par défaut) Choisissez une option : •...
  • Page 26: Options D'intel Software Guard Extensions

    Tableau 23. Démarrage sécurisé (suite) Option Description • Save to File (Enregistrer sous un fichier) : enregistre la clé dans un fichier utilisateur sélectionné. • Replace from File (Remplacer à partir d’un fichier) : remplace la clé actuelle par une clé obtenue à...
  • Page 27: Gestion De L'alimentation

    Tableau 25. Performance (suite) Option Description • Enable Intel SpeedStep (activer Intel SpeedStep) Cette option est activée par défaut. Contrôle des états C Permet d’activer ou de désactiver les états de veille supplémentaires du processeur. • C States (états C) Cette option est activée par défaut.
  • Page 28: Post Behavior (Comportement Post)

    Tableau 26. Gestion de l’alimentation (suite) Option Description Wake on LAN/WWAN Cette option permet de démarrer l’ordinateur lorsqu’il est éteint, lorsqu’elle est déclenchée par un signal LAN spécial. Cette fonction n’est active que quand l’ordinateur est connecté à une alimentation CA. •...
  • Page 29: Administration

    Administration Tableau 28. Administration Option Description USB provision Par défaut, cette option n'est pas activée. MEBx Hotkey (touche de Cette option est activée par défaut raccourci MEBx) Virtualization Support (Prise en charge de la virtualisation) Tableau 29. Virtualization Support (Prise en charge de la virtualisation) Option Description Virtualization (Virtualisation)
  • Page 30: Journaux Système

    Si BitLocker est activé, il doit être interrompu avant la mise à jour du BIOS du système, puis réactivé lorsque la mise à jour du BIOS est terminée. 1. Redémarrez l'ordinateur. 2. Rendez-vous sur Dell.com/support. • Entrez le Service Tag (Numéro de service) ou le Express Service Code (Code de service express), puis cliquez sur Submit (Envoyer).
  • Page 31: Mise À Jour Du Bios Sur Les Systèmes Alors Que Bitlocker Est Activé

    2. Copiez le fichier, par exemple O9010A12.EXE sur la clé USB amorçable. 3. Insérez la clé USB dans le système qui nécessite la mise à jour du BIOS. 4. Redémarrez le système et appuyez sur la touche F12 lorsque le logo de démarrage Dell s’affiche pour afficher le menu d’amorçage ponctuel.
  • Page 32: Mise À Jour Du Bios Dell Dans Des Environnements Linux Et Ubuntu

    Une clé USB utilisant le système de fichiers FAT32 (la clé n’a pas besoin d’être amorçable) • Le fichier exécutable du BIOS que vous avez téléchargé sur le site web de support Dell et copié à la racine de la clé USB •...
  • Page 33 3. Le menu de flashage du BIOS s’ouvre. Cliquez sur Flasher depuis un fichier. 4. Sélectionnez l’appareil USB externe System Setup (Configuration du système)
  • Page 34 5. Une fois le fichier sélectionné, double-cliquez sur le fichier cible flash, puis sur Envoyer. 6. Cliquez sur Update BIOS ; le système redémarre pour flasher le BIOS. System Setup (Configuration du système)
  • Page 35: Mot De Passe Système Et De Configuration

    7. Une fois le processus terminé, le système redémarre. La procédure de mise à jour du BIOS est terminée. Mot de passe système et de configuration Tableau 34. Mot de passe système et de configuration Type de mot de passe Description Mot de passe système Mot de passe que vous devez entrer pour ouvrir un session sur le...
  • Page 36: Suppression Ou Modification D'un Mot De Passe Système Ou De Configuration Existant

    3. Saisissez le mot de passe système que vous avez saisi précédemment dans le champ Confirme new password et cliquez sur OK. 4. Appuyez sur Echap et un message vous invitera à enregistrer les modifications. 5. Appuyez sur Y pour les enregistrer. L’ordinateur redémarre.
  • Page 37: Chapitre 5: Logiciels

    Téléchargement des pilotes Téléchargement des pilotes 1. Allumez votre . 2. Rendez-vous sur Dell.com/support. 3. Cliquez sur Product Support (Assistance produit), saisissez le numéro de série de votre , puis cliquez sur Submit (Envoyer). REMARQUE : Si vous ne connaissez pas le numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre .
  • Page 38: Pilotes De Carte Réseau

    Pilotes de carte réseau Vérifiez que les pilotes de carte réseau sont déjà installés sur le système. Realtek Audio Vérifiez que les pilotes audio sont déjà installés sur l’ordinateur. Contrôleur de stockage Vérifiez que les pilotes de contrôle sont déjà installés dans le système. Logiciels...
  • Page 39: Chapitre 6: Obtenir De L'aide

    Dell. Dell offre plusieurs options de service et de support en ligne et par téléphone. La disponibilité des produits varie selon le pays et le produit. Certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell : 1.
