Disjoncteur
( 3 ) ( 7 )
différentiel
Unité extérieure
1 2 3
REMARQUE)
1 2 3
Unité intérieure (Maîtresse)
REMARQUE
• Le nombre de bornes de l'unité extérieure doit correspondre au nombre de bornes de l'unité intérieure.
10-7 RÉGLAGE LORSQU'UN ACCESSOIRE EN OPTION EST FIXÉ
• Pour le réglage lors de la fixation d'un accessoire en option, reportez-vous au manuel d'installation joint à
l'accessoire en option.
10-8 LORS DE L'UTILISATION D'UNE TÉLÉCOMMANDE SANS FIL
• Lors de l'utilisation d'une télécommande sans fil, il est nécessaire de définir l'adresse de la télécommande
sans fil.
Reportez-vous également au manuel d'installation fourni avec la télécommande sans fil.
11. ESSAI DE FONCTIONNEMENT
<Complétez tous les "1. Éléments à vérifier après que le travail d'installation soit terminé" à la page
5. Veuillez aussi vous reporter au manuel d'installation fourni avec l'unité extérieure.>
(1) Vous devez modifier les réglages de la télécommande BRC1E en vous reportant au manuel fourni avec
la télécommande.
(2) Les réglages de l'autre télécommande doivent être modifiés conformément à la procédure suivante.
• Veillez à ce que les travaux d'installation des unités intérieure et extérieure soient terminés.
• Assurez-vous que les éléments suivants sont tous fermés: le couvercle du boîtier de commande de
l'unité intérieure, la plaque extérieure et le couvercle de la tuyauterie de l'unité extérieure.
• Une fois les travaux de tuyauterie du fluide frigorifique, de tuyauterie d'évacuation et de câblage élec-
trique terminés, nettoyez la partie intérieure de l'unité intérieure et le panneau avant. Procédez ensuite
à un essai de fonctionnement conformément au manuel d'installation fourni avec l'unité extérieure de
manière à ne pas endommager l'unité. (nous vous recommandons de procéder à l'essai de fonctionne-
ment en présence d'un ingénieur ou d'un technicien électrique qualifié.)
• Lors de l'essai de fonctionnement, assurez-vous d'obtenir le sens du débit d'air et la vitesse du ventilateur
conformément aux réglages.
• Si les travaux d'intérieur ne sont pas terminés au moment de l'essai de fonctionnement, expliquez au
client qu'il ne doit pas utiliser le climatiseur avant que les travaux soient terminés de manière à ne pas
endommager les unités intérieures.
(si l'unité intérieure est utilisée, elle sera contaminée par la peinture, la colle et autres matériaux utilisés
lors des travaux de finition de l'intérieur, cela peut entraîner des éclaboussures ou des fuites d'eau.)
• En cas d'anomalie de fonctionnement, si le climatiseur ne fonctionne pas, reportez-vous au chapitre
"11-1 MODE DE DIAGNOSTIC DE PANNES".
Français

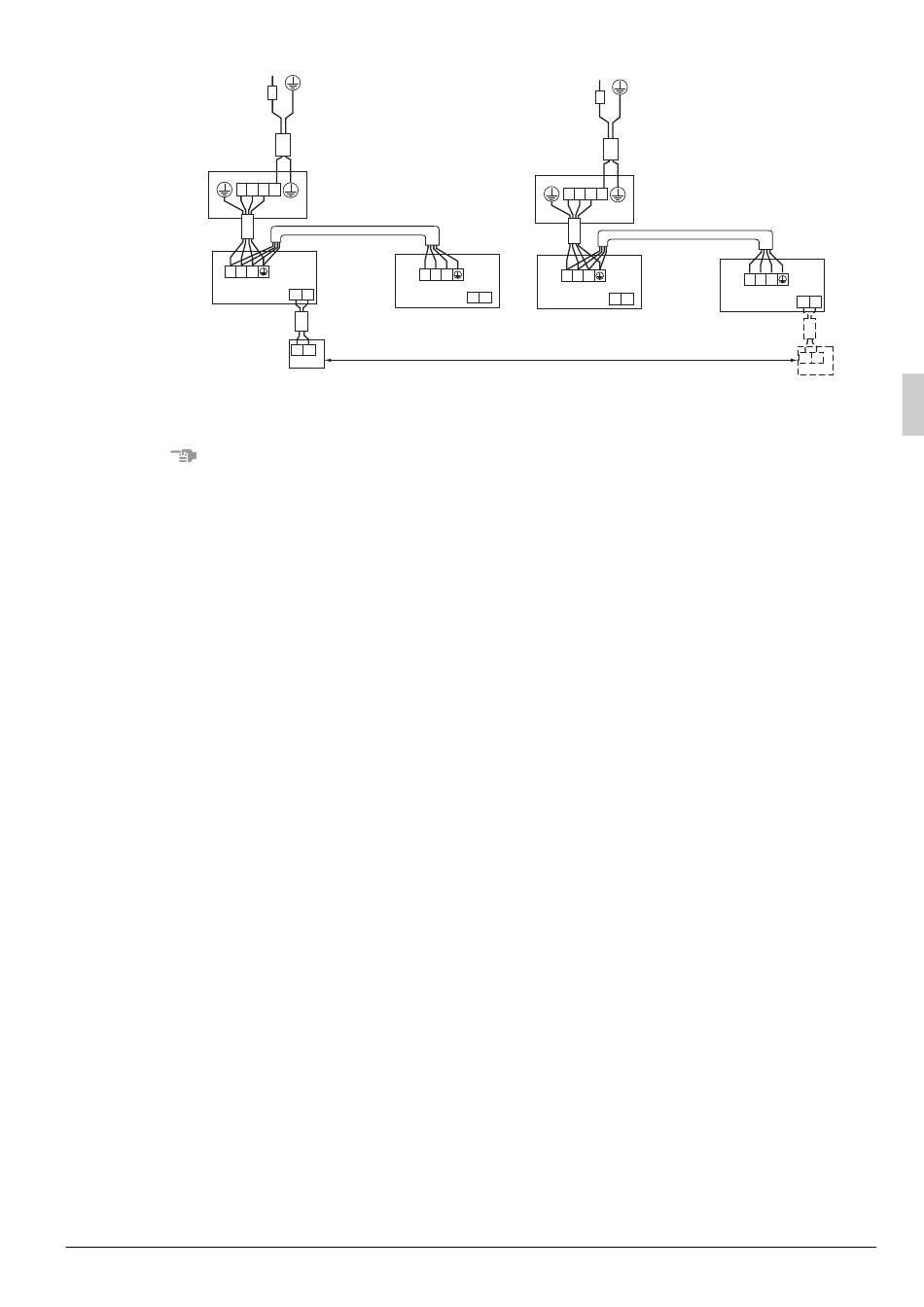

Alimentation électrique
220 – 240 V
~
50 Hz
1 2 3
P1 P2
Unité intérieure (Esclave)
Télécommande
P1 P2
( 1 ) ( 2 )
Disjoncteur
différentiel
Unité extérieure
1 2 3
REMARQUE)
1 2 3
P1 P2
P1 P2
Unité intérieure (Maîtresse)
( 4 )
( 9 )
Fig. 50
Alimentation électrique
220 – 240 V
~
50 Hz
1 2 3
P1 P2
Unité intérieure
(Esclave)
P1 P2
Télécommande
( 5 ) ( 6 )
35
