Exemple de mauvaises conséquences
Lorsque des outils autres que des clés à molette sont utilisés, le fil du faîtage d'un écrou évasé peut être
endommagé et risque de causer une fuite de gaz en raison d'une défaillance de serrage.

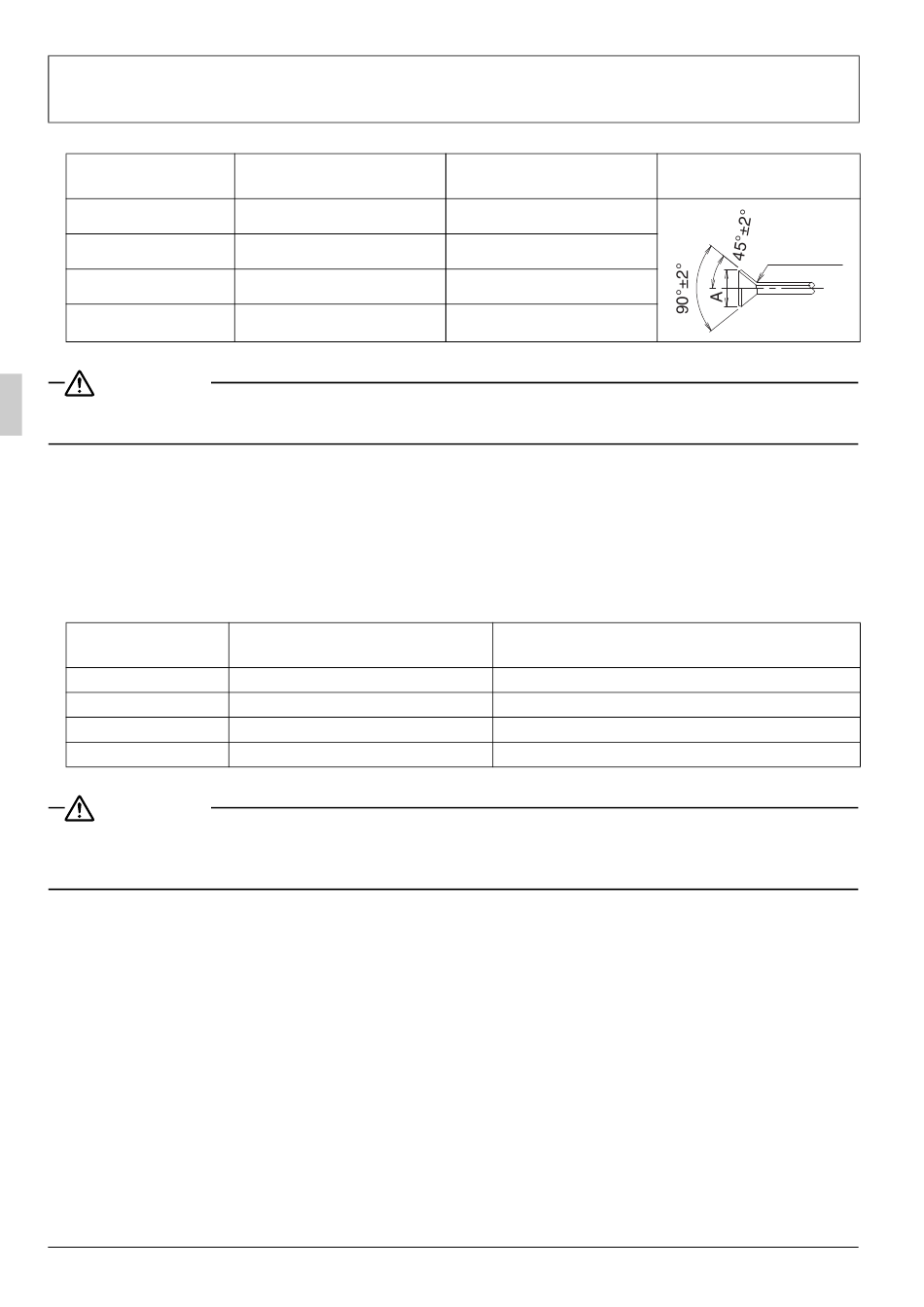

Tableau 1
Dimension de la
tuyauterie (mm)
6,4
9,5
12,7
15,9
ATTENTION
Ne serrez pas trop fort les raccords coniques.
Si un raccord conique se fissure, le fluide frigorifique peut fuir.
• S'il n'y a pas de clé dynamométrique, utilisez le Tableau 2 comme règle pratique.
Lorsque que vous serrez l'écrou évasé avec une clé à molette de plus en plus fort, arrivé à un certain
stade, la force de torsion augmente soudainement.
Depuis cette position, serrez l'écrou en plus de l'angle indiqué dans le Tableau 2.
Une fois le travail terminé, assurez-vous de l'absence de fuite de gaz.
Si l'écrou n'est pas serré comme indiqué, cela peut causer une fuite lente du fluide frigorifique et entraî-
ner une anomalie de fonctionnement (comme ne rafraîchit pas ou ne chauffe pas).
Tableau 2
Dimension de la
tuyauterie (mm)
6,4
9,5
12,7
15,9
ATTENTION
L'isolation du champ de la tuyauterie doit être effectuée jusqu'à la connexion à l'intérieur du boîtier.
Si le tuyau est exposé à l'atmosphère, il peut suinter, entraîner des brûlures si l'on touche la tuyauterie, des
décharges électriques ou un incendie dû au câblage qui touche la tuyauterie.
16
Couple de serrage (N·m)
15,7 ± 1,5
36,3 ± 3,6
54,9 ± 5,4
68,6 ± 6,8
Angle de serrage
60° – 90°
60° – 90°
30° – 60°
30° – 60°
Dimension du raccord de
traitement A (mm)
8,9 ± 0,2
13,0 ± 0,2
16,4 ± 0,2
19,5 ± 0,2
Longueur de bras recommandée pour l'outil uti-
Environ 150 mm
Environ 200 mm
Environ 250 mm
Environ 300 mm
Forme du raccord
R0,4-0,8
lisé
Français
