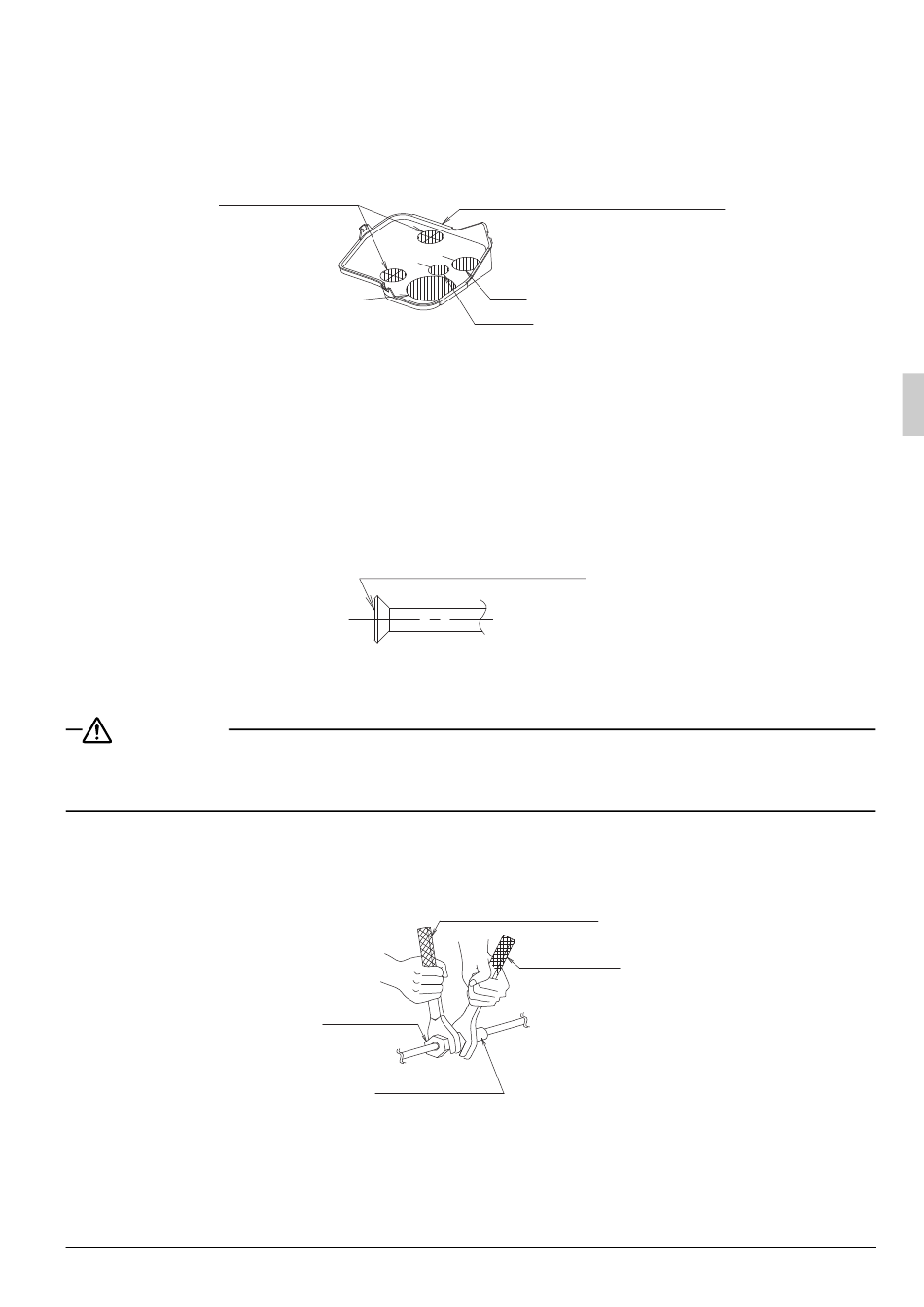

Le tuyau de réfrigérant peut être connecté à partir de 3 directions.
• Au cas où la tuyauterie s'élève, retirez le couvercle de la tuyauterie de pénétration, faites des trous pour
la tuyauterie de pénétration en coupant le couvercle à l'aide d'un objet tranchant, tel que des ciseaux.
Après que la tuyauterie ait traversée le couvercle, remettez le couvercle sur l'unité intérieure. (Reportez-
vous à la Fig. 19)
Câblage électrique
• Le réfrigérant est pré-chargé dans l'unité extérieure.
• Utilisez le raccord conique fourni avec le climatiseur.
• Lorsque vous effectuez un raccord évasé, enduisez la surface intérieure de fusée seulement avec de
l'huile d'éther ou de l'huile d'ester. (Reportez-vous à la Fig. 20)
Puis, tournez l'écrou évasé 3 ou 4 fois avec votre main et vissez dans l'écrou.
ATTENTION
Ne laissez pas l'huile adhérer aux vis de fixation des pièces de résines telles la plaque de fixation
de la tuyauterie.
Si de l'huile adhère, cela pourrait affaiblir la solidité des parties vissées.
• Lors de la connexion de la tuyauterie au climatiseur, veillez à utiliser une clé plate et une clé dynamo-
métrique, comme indiqué dans la Fig. 21.
Pour les dimensions de la partie évasée ainsi que le couple de serrage, reportez-vous au tableau 1.
Français
Évacuation
Fig. 19
Enduisez la surface intérieure
de l'évasement avec de l'huile
éther ou de l'huile ester.
Fig. 20
Clé dynamométrique
Écrou évasé
Raccord union
Couvercle de pénétration du tuyau
Gaz
Liquide
Clé à molette
Fig. 21
