• Sélectionnez le diamètre de la tuyauterie égal ou supérieur à (sauf l'élévateur) celui de la tuyauterie de
connexion (tuyauterie de chlorure de polyvinyle, un diamètre nominal de 20 mm, un diamètre extérieur
de 26 mm).
• Installez la tuyauterie aussi courte que possible avec une inclinaison vers le bas de 1/100 ou plus et où
l'air ne peut croupir. (Reportez-vous à la Fig. 28)
(Cela peut causer un bruit anormal, tel qu'un bruit de barbotage.)
Si l'évacuation stagne dans la tuyauterie d'évacuation, la tuyauterie peut être obstruée.
• Installez les supports à une distance comprise entre 1 m et 1,5 m afin que la tuyauterie ne soit pas
déviée. (Reportez-vous à la Fig. 29)
Tuyauterie
d'évacuation
(accessoire)
VP20
OK
Assurez-vous d'utiliser le tube d'évacuation fourni (1) (pour la tuyauterie vers la droite), le coude (10)
(pour la tuyauterie vers le haut et vers l'arrière) et l'attache métallique (2).
Si un vieux tube d'évacuation ou coude ou attache est utilisé, cela peut entraîner des fuites d'eau.
• Isolez la tuyauterie qui passe par l'intérieur.
ATTENTION
• Afin d'éviter que le tube d'évacuation joint (1) ne subisse une force excessive, ne le pliez et ne le tordez
pas.
(cela peut causer une fuite d'eau.)
• Ne connectez pas le tube d'évacuation directement à l'évacuation d'eaux usées qui dégage une odeur
d'ammoniac.
L'ammoniac des canalisations risque de remonter à travers le tube d'évacuation et peut corroder l'échan-
geur de température de l'unité intérieure.
20

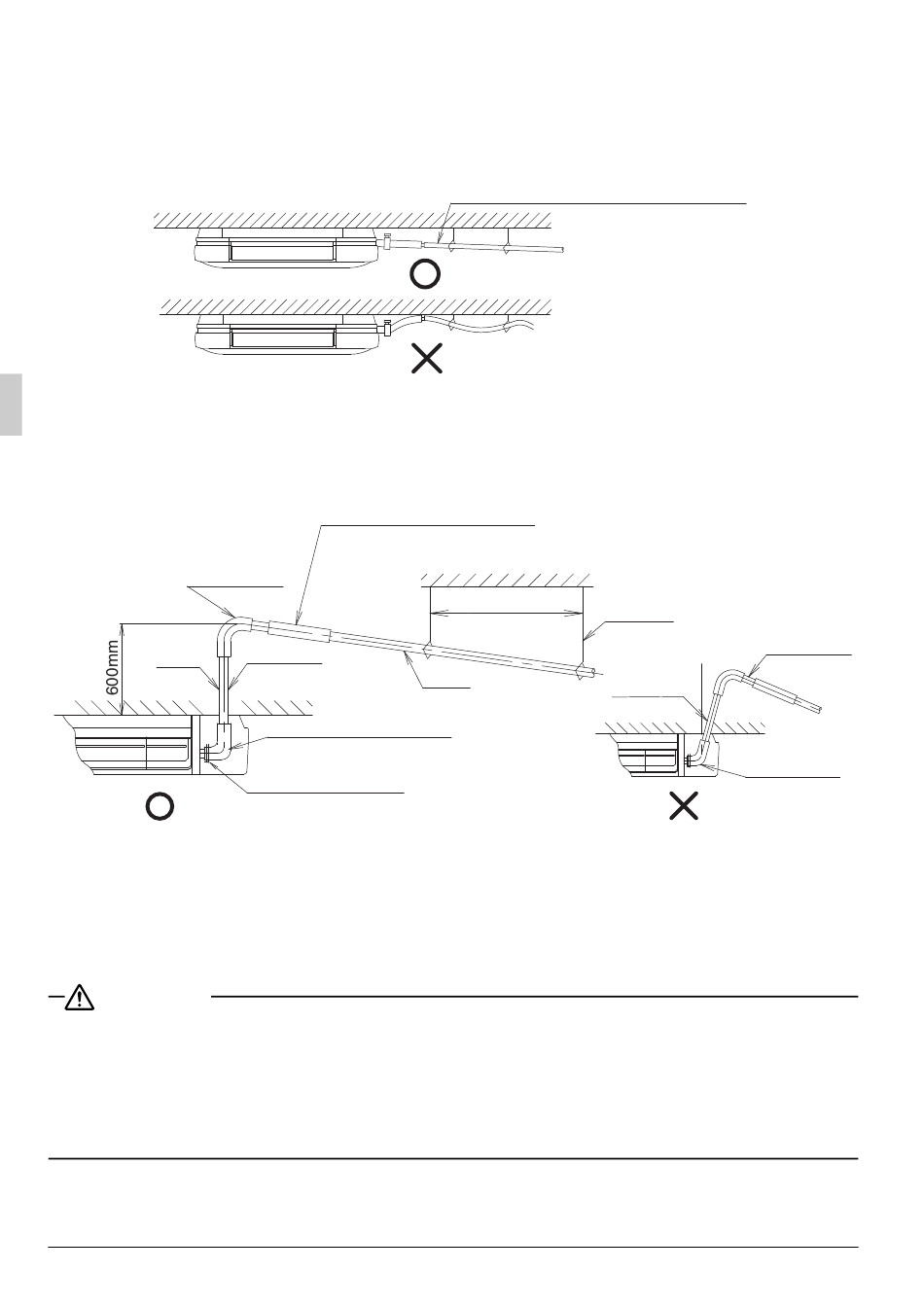

Fig. 28
Tube d'évacuation (1)
(pour la connexion au VP20)
(accessoire)
Élévateur
Coude (10) (accessoire)
Attache métallique
(2) (accessoire)
(Attention pour la tuyauterie d'évacuation vers le haut)
Inclinaison vers le bas de 1/100 ou plus
OK
Non acceptable
Distance d'environ 1 m ~ 1,5 m
VP20
Fig. 29
Dalle de plafond
Support
Tuyauterie
d'évacuation
Élévateur
Coude (10)
(accessoire)
Non acceptable
Français
