Envoi d'un signal depuis un canal d'entrée vers un
bus MIX/MATRIX
Les bus MIX servent essentiellement à envoyer des signaux vers les haut-parleurs auxiliaires
installés sur scène ou les processeurs d'effets externes. Les bus MATRIX servent à produire
un mix indépendant des bus STEREO ou MIX, destiné essentiellement à être envoyé vers un
enregistreur maître ou un système de contrôle en coulisse.
Vous pouvez envoyer un signal depuis un canal d'entrée vers un bus MIX/MATRIX selon les
trois méthodes décrites ci-dessous.
 Utilisation de la section Selected Channel
Cette méthode permet de recourir aux boutons de la section SELECTED CHANNEL pour
spécifier les niveaux d'envoi vers les bus MIX/MATRIX. Les signaux émis depuis un canal
d'entrée spécifique vers tous les bus MIX/MATRIX peuvent ainsi être réglés collectivement.
 Utilisation de la section Centralogic
Cette méthode permet d'utiliser les boutons multifonctions de la section Centralogic pour
régler le niveau des signaux envoyés vers les bus MIX/MATRIX. Les signaux émis depuis huit
canaux d'entrée consécutifs vers un bus MIX/MATRIX spécifique peuvent faire l'objet d'un
paramétrage simultané.
 Utilisation des faders (mode SENDS ON FADER)
Vous pouvez recourir à cette méthode pour faire basculer la console de série CL en mode
SENDS ON FADER (Envoi vers fader activé) et utiliser les faders du panneau supérieur pour
régler le niveau des signaux envoyés vers les bus MIX/MATRIX. Les signaux émis depuis
tous les canaux d'entrée vers un bus MIX/MATRIX spécifique peuvent ainsi être
simultanément réglés.

Utilisation de la section Selected Channel

Cette section explique comment utiliser les boutons de la section SELECTED CHANNEL
pour régler les niveaux d'envoi des signaux émis à partir d'un canal d'entrée spécifique
vers tous les bus MIX/MATRIX.
PROCÉDURE
1. Affectez un port de sortie aux différents bus MIX/MATRIX vers lesquels
vous souhaitez envoyer des signaux et connectez le système de contrôle,
le processeur d'effets externes ou tout autre périphérique pertinent au
port de sortie correspondant.
2. Utilisez les touches [SEL] du panneau supérieur pour sélectionner le canal
d'entrée dont les signaux seront envoyés vers les bus MIX/MATRIX.
3. Appuyez sur un des boutons de la section Selected Channel.
4. Activez la touche ON dans le champ SEND de l'écran SELECTED CHANNEL VIEW.
5. Activez la touche TO MIX/MATRIX SEND ON/OFF correspondant au bus MIX de
destination de l'envoi.
6. Utilisez le bouton MIX/MATRIX SEND LEVEL de la section SELECTED CHANNEL
pour régler les niveaux d'envoi vers les bus MIX/MATRIX.

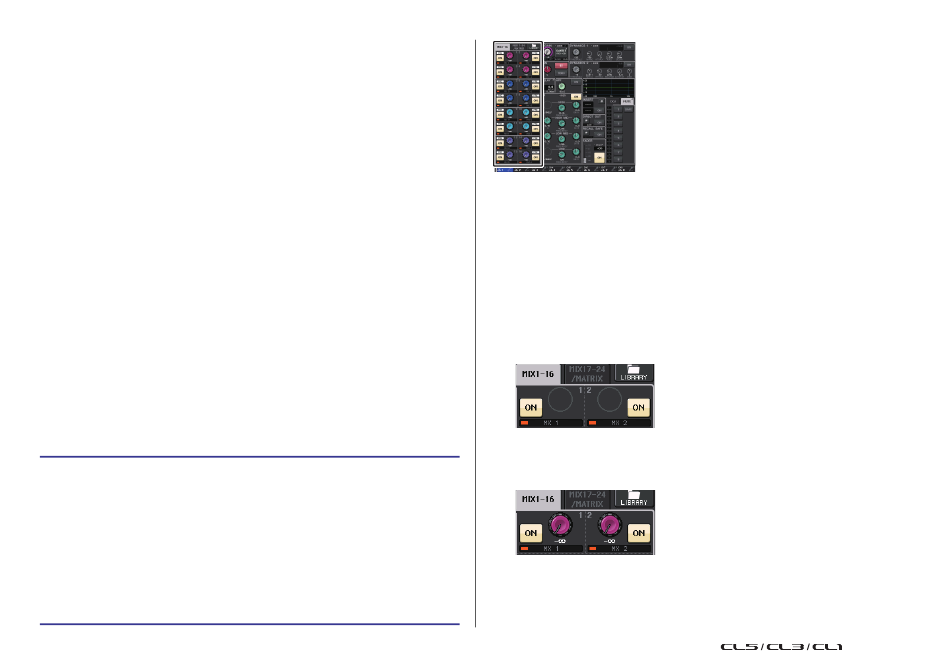

Écran SELECTED CHANNEL
VIEW
NOTE
• Si vous souhaitez contrôler le signal envoyé vers un bus MIX/MATRIX spécifique, servez-vous des
touches de sélection de banque de la section Centralogic pour accéder au canal MIX/MATRIX
correspondant, puis appuyez sur la touche [CUE] appropriée dans la section Centralogic.
Les bus MIX sont soit de type FIXED, pour ceux dont le niveau d'envoi est fixe, soit de type
VARI lorsque leur niveau d'envoi est variable. Les bus MATRIX sont tous de type VARI. Vous
pouvez basculer entre les types FIXED et VARI pour chaque paire de bus MIX pair/impair
adjacents. Pour cela, appuyez sur la touche SETUP, puis sur la touche BUS SETUP afin
d'ouvrir la fenêtre BUS SETUP.
 Si le bus MIX est de type FIXED
Un cercle gris s'affiche en lieu et place du bouton TO MIX SEND LEVEL (Niveau d'envoi
vers MIX) et vous ne pouvez plus régler le niveau d'envoi.
 Pour un bus MIX ou MATRIX de type VARI
Le bouton TO MIX SEND LEVEL s'affiche sous une couleur identique à celle du bouton
correspondant dans la section SELECTED CHANNEL. Dans ce cas, vous pourrez utiliser le
bouton correspondant de la section SELECTED CHANNEL pour régler le niveau d'envoi.
