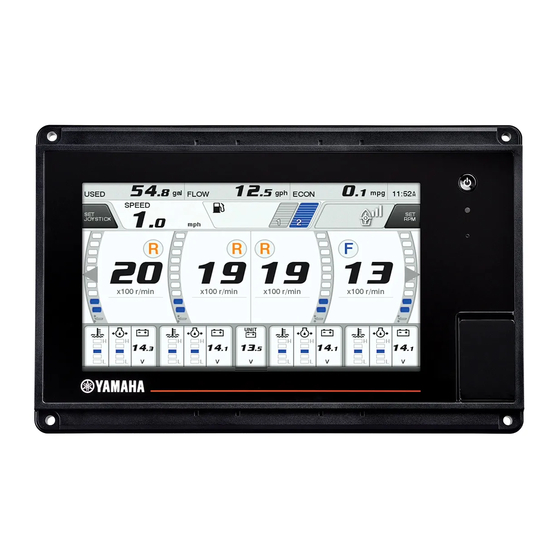

CL7 AFFICHAGE
Instructions d'installation
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Lorsque vous connectez le câble d'alimentation, ne retirez pas
le porte-fusible en ligne. Pour éviter de vous blesser ou
d'endommager le produit en l'exposant au feu ou à une chaleur
extrême, le fusible approprié doit être placé comme indiqué
dans les caractéristiques techniques du produit. De plus, la
connexion du câble d'alimentation en l'absence du fusible
approprié annule la garantie du produit.
Portez toujours des lunettes de protection, un équipement
antibruit et un masque anti-poussière lorsque vous percez,
coupez ou poncez.
Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.
Pour obtenir des performances optimales et éviter toute
détérioration du bateau, installez l'appareil selon les instructions
suivantes.
Lisez toutes les instructions d'installation avant de procéder à
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez votre concessionnaire Yamaha
Outils requis
• Fil d'amorce adapté pour la connexion au bus moteur
• Perceuse et forets
1
◦ Foret de 3,2 mm (
/
8
9
◦ Foret de 3,6 mm (
/
64
en option)
9
◦ Foret de 7,2 mm (
/
32
en option)
• Kit de montage
◦ 4 vis à bois (incluses)
◦ 4 vis mécaniques M4 pour une utilisation avec les platines
(incluses avec les platines en option)
◦ 4 vis mécaniques M3 pour une utilisation avec les platines
(incluses avec les platines en option)
• Tournevis cruciforme numéro 2
• Scie sauteuse ou foreuse rotative
• Lime et papier de verre
• Mastic d'étanchéité (recommandé)
Mars 2018
AVIS
po), pour des vis à bois
po), pour les platines (disponibles
po), pour les platines (disponibles
Considérations relatives au montage
Installez cet appareil à un emplacement qui n'est pas exposé à
des températures ou des conditions extrêmes. La plage de
températures pour cet appareil est indiquée dans les
caractéristiques techniques du produit. Une exposition
prolongée à des températures dépassant la plage de
températures spécifiée, pendant le stockage ou en cours de
fonctionnement, peut provoquer une panne de l'appareil. Les
dommages dus aux températures extrêmes et leurs
conséquences ne sont pas couverts par la garantie.
Lorsque vous sélectionnez un emplacement de montage, tenez
compte des considérations suivantes.
• L'emplacement de montage doit offrir une visibilité optimale
en cours de navigation.
• L'emplacement doit également permettre un accès aisé à
toutes les interfaces de l'appareil (clavier, écran tactile et
lecteur de carte, le cas échéant).
• L'emplacement doit être suffisamment résistant pour
supporter le poids de l'appareil et le protéger des vibrations
ou des chocs excessifs.
• Pour éviter toute interférence avec un compas magnétique,
l'appareil doit être installé à la distance de sécurité au
compas indiquée dans les caractéristiques techniques du
produit.
• L'emplacement doit permettre la connexion et
l'acheminement de tous les câbles.
• L'emplacement ne doit pas être une surface plate et
horizontale. L'emplacement doit offrir un angle de vue fermé.
Testez l'emplacement et l'angle de vue avant d'installer
l'appareil. Si l'angle de vue est trop incliné vers le haut ou le
bas, les images risquent d'être de mauvaise qualité.
Installation de l'appareil
Faites attention lorsque vous percez le trou pour encastrer
l'appareil. Le dégagement entre le boîtier et les trous de fixation
est très réduit et en perçant un trou trop grand, vous risquez de
compromettre la stabilité de l'appareil après son installation.
.
®
Vous avez le choix entre différentes options de montage selon
la surface de montage. Vous aurez peut-être besoin de matériel
supplémentaire en fonction de l'option de montage choisie.
• Vous pouvez percer des trous d'implantation est utiliser les
vis à bois fournies.
• Vous pouvez percer des trous et utiliser des platines et des
vis mécaniques (en option). Les platines assurent une
meilleure fixation sur une surface fine.
1
Découpez le modèle et assurez-vous qu'il est adapté à
l'emplacement de montage de l'appareil.
2
Fixez le modèle sur l'emplacement choisi.
3
A l'aide d'un foret de 13 mm (
trous aux angles formés par la ligne continue du modèle afin
de préparer la découpe du support de montage.
4
A l'aide d'une scie sauteuse ou d'une foreuse rotative,
découpez la surface de montage le long de la ligne du
modèle.
5
Placez l'appareil dans la découpe pour vérifier l'ajustement.
6
Au besoin, utilisez une lime et du papier de verre pour affiner
le contour de la découpe.
7
Lorsque l'appareil est bien ajusté au contour, assurez-vous
que les trous de montage sur l'appareil s'alignent sur les
trous plus larges dans les coins du modèle.
AVIS
AVIS
1
/
''), percez un ou plusieurs
2
190-02076-70_0B
6YD-2819K-F0
