BSP B/M/V _ _ _ - _ _ _ _ _ - P00S2B - S4(- _ _ _ )
Sensores de presión con IO-Link
Montaje (continuación)

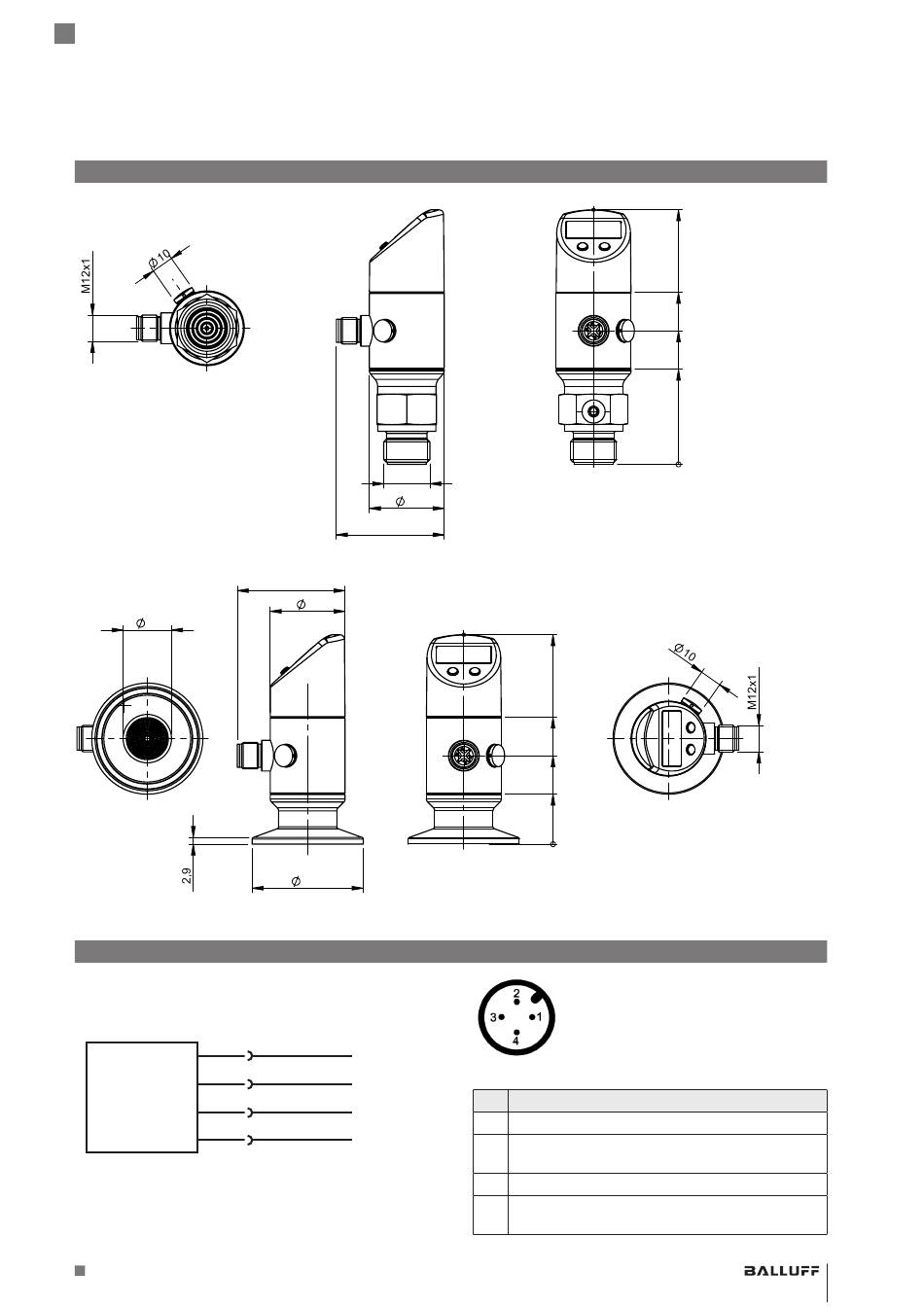

Fig. 10: BSP_ _ _ _-IV010-P00S2B-S4..., enrasada en el frontal, G1/2", IP67 y IP69K
22
Fig. 11: BSP_ _ _ _-ZT010-P00S2B-S4..., enrasada en el frontal, Triclamp 1 1/2", IP67 y IP69K
Conexión eléctrica
Los dispositivos disponen de salidas conmutables que se
pueden parametrizar tanto en el dispositivo como a través
de IO-Link.
1
P
4
2
3
Fig. 12: Esquema eléctrico de un sensor con salidas conmutables
www.balluff.com
G1/2"
34
49
49
34
50,5
+
Out 1
Out 2
–
95
58
40
23
0
Fig. 13: Conectores circulares M12x1 con codificación A (4 polos)
Pin Señal
1 Alimentación +
2 (Out 2)
PNP/NPN/4...20 mA/0...10 V (conmutable)
3 Alimentación –
4 (Out 1)
PNP/NPN/IO-Link (conmutable)
116
78
61
43
0
español 9
