8. Préparation en vue de l'installation

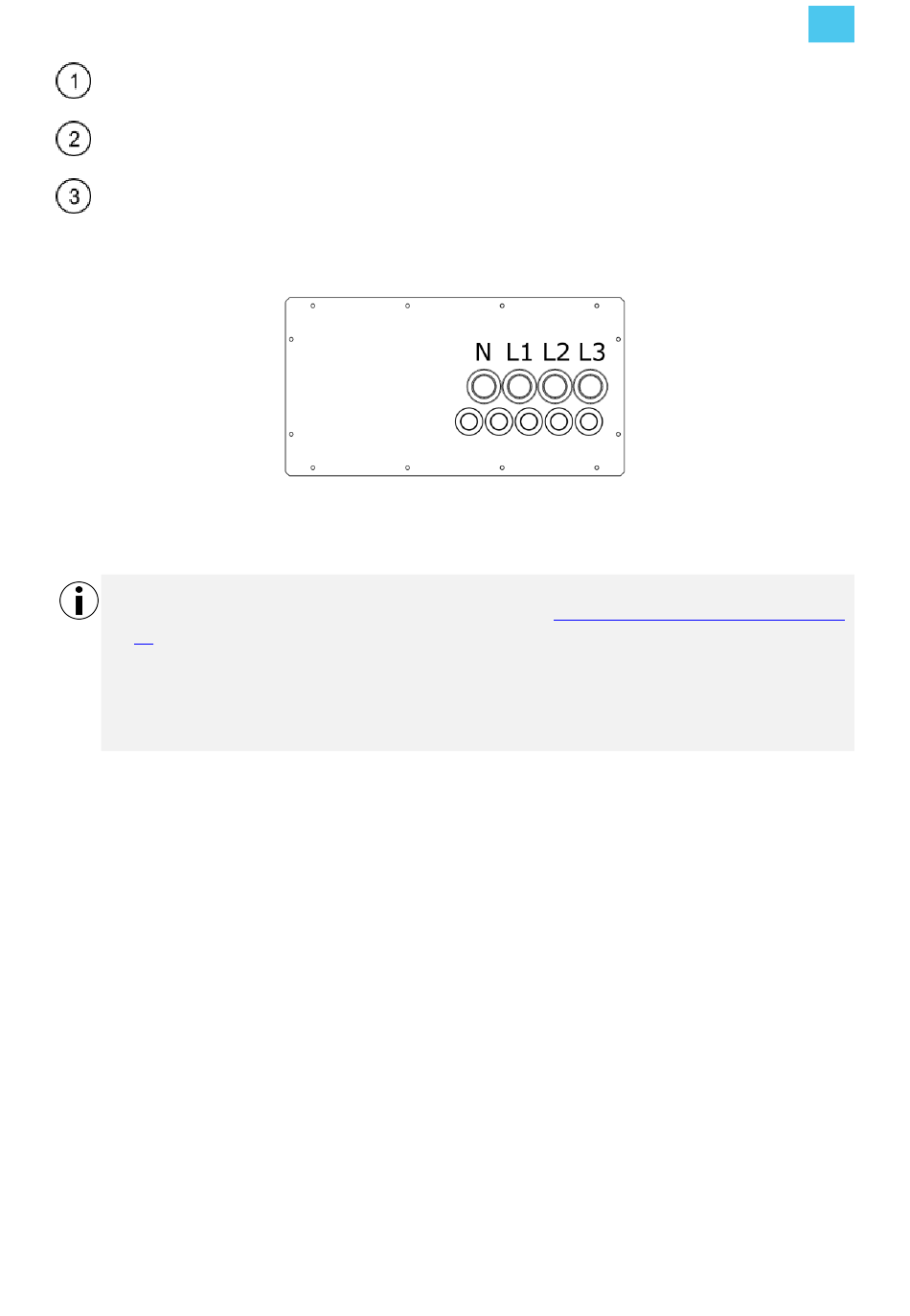

: Trous de fixation x 4. Diamètre : 16 mm.
: 4 passe-fils pour l'alimentation (3P + N) (neutre pour l'option socle de prise CA uniquement).
: 2 passe-fils pour la protection de la mise à la terre, 2 passe-fils pour les câbles Ethernet, 1 passe-
fil pour l'élément chauffant.
Suivez l'ordre des câbles d'alimentation.
8.9. Passage des câbles d'alimentation
Les câbles viennent du bas de la borne de recharge via les passe-fils en caoutchouc.
Remarque :
•
Le diamètre du câble doit être défini conformément à
29.
•
Seul un câble par passe-fils est autorisé.
Le non-respect de ces instructions entraînera des infiltrations d'eau, de poussière ou, pire,
d'animaux dans la borne de recharge, ce qui entraînera un dysfonctionnement prématuré.
Les dimensions des passe-fils en caoutchouc sont définies ci-dessous :
•
4 passe-fils pour l'alimentation (3P + N) ; (neutre pour l'option socle de prise CA uniquement).
Diamètre maximum : 29 mm.
•
2 passe-fils pour la mise à la terre de protection. Diamètre maximum : 21 mm.
•
2 passe-fils pour les câbles Ethernet. Diamètre maximum : 21 mm.
•
1 passe-fil pour l'élément chauffant. Diamètre maximum : 21 mm.
8.10. Protection contre les chocs électriques et les courts-circuits
Protection contre les chocs électriques
La borne de recharge contient les appareils suivants pour protéger contre les chocs électriques :
•
IMD (appareil de contrôle de l'isolation). Un sur chaque sortie sur CHAdeMO et CCS2.
•
RCD - Residual Current Device (Appareil de courant résiduel) sur alimentation 24 Vcc
•
Protection de surtension
•
RCD - Residual Current Device (Appareil de courant résiduel) pour option CA
•
MCB - Miniature Circuit Breaker (Disjoncteur miniature) pour une option CA
L'appareil suivant a été livré séparément de l'unité et est installé dans le tableau électrique en amont :
Planification de l'installation à la page
FR
35
