Sonde de pression différentielle – Fonctionnement en COP (Pression Constante)
Raccordement électrique sur le coffret de la CAD O Integral : voir paragraphe "6.6 Schémas de raccor-
dement éléments externes (exemples)"

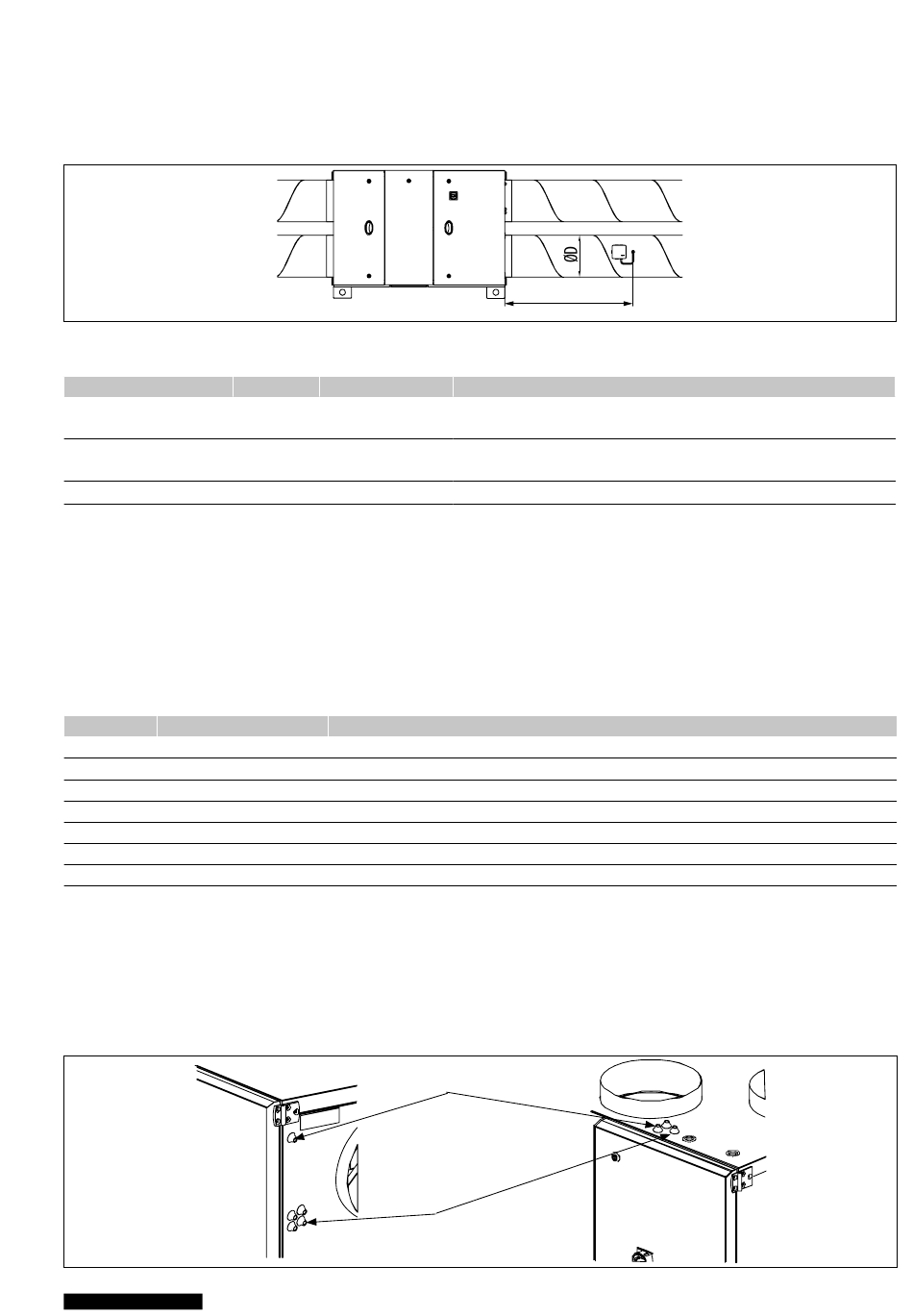

Pour un fonctionnement à pression constante, il est nécessaire d'installer une sonde de pression dans la
gaine de soufflage à une distance minimum de 2 fois le diamètre du raccordement.
Sonde de pression conseillée :
Application
CAD O Integral 07/13
Toutes tailles sauf 07/13
Accessoire SPRD
Sonde de qualité d'air mesure de CO2 - Fonctionnement en VAV (Débit Variable)
Raccordement électrique sur le coffret de la CAD O Integral : voir paragraphe "6.6 Schémas de raccor-
dement éléments externes (exemples)"
Pour un fonctionnement à débit variable, il est nécessaire d'installer une sonde de qualité d'air (CO2 en
général) soit en gaine de reprise, soit en ambiance dans la pièce à traiter.
Sondes de CO2 conseillées :
Code
Désignation
SCO2 AA-010-400-1100 Sonde d'ambiance avec afficheur 400-1000 ppm Signal sortie 0-10V
132376
SCO2 AA-010-0-2000
132251
SCO2 A-010-400-1100
132375
SCO23 G MIX 0-2000
132252
SCO23 G MIX 400-1100 Sonde de gaine 400-1100 ppm Signal sortie 0-10V ou 4-20mA
132377
5416845400 AIRSENS COV
E4000NG
132749
6.
RACCORDEMENT ÉLECTRIQUE
6.1 Caractéristiques électriques
Les câbles d'alimentation ou de raccordements des accessoires doivent passer par les passe-câbles prévus.
Construction VL (côté soufflage en haut)
FRANCAIS
Code
Désignation
SPRD-010B 500
132146
SPRD-010B 800
132105
KTPR
132143
Sonde d'ambiance avec afficheur 0-2000 ppm Signal sortie 0-10V
Sonde d'ambiance sans afficheur 400-1000 ppm Signal sortie 0-10V
Sonde de gaine 0-2000 ppm Signal sortie 0-10V ou 4-20mA
Sonde QAI d'ambiance - Mesure du COV, 0-10V, Modbus, alimentation 230V
Sonde QAI d'ambiance - Mesure COV + CO2 + HR, 1-10V, Modbus, alimentation 24V
Câble de puissance
Câbles accessoires
2xD mini
Sonde pression en boitier 0 à 500 Pa / Signal de sortie 0,5 / 4,5
Vdc Alimentation 12 à 24 Vdc
Sonde pression en boitier 0 à 800 Pa / Signal de sortie 0,5 / 4,5
Vdc Alimentation 12 à 24 Vdc
Kit de 2 prises de pression + vis + 2 m tube translucide
Description
Construction VT (sur le dessus à droite)
36/100
Description
NT-50897200-CAD-O-Integral-FR-210208
