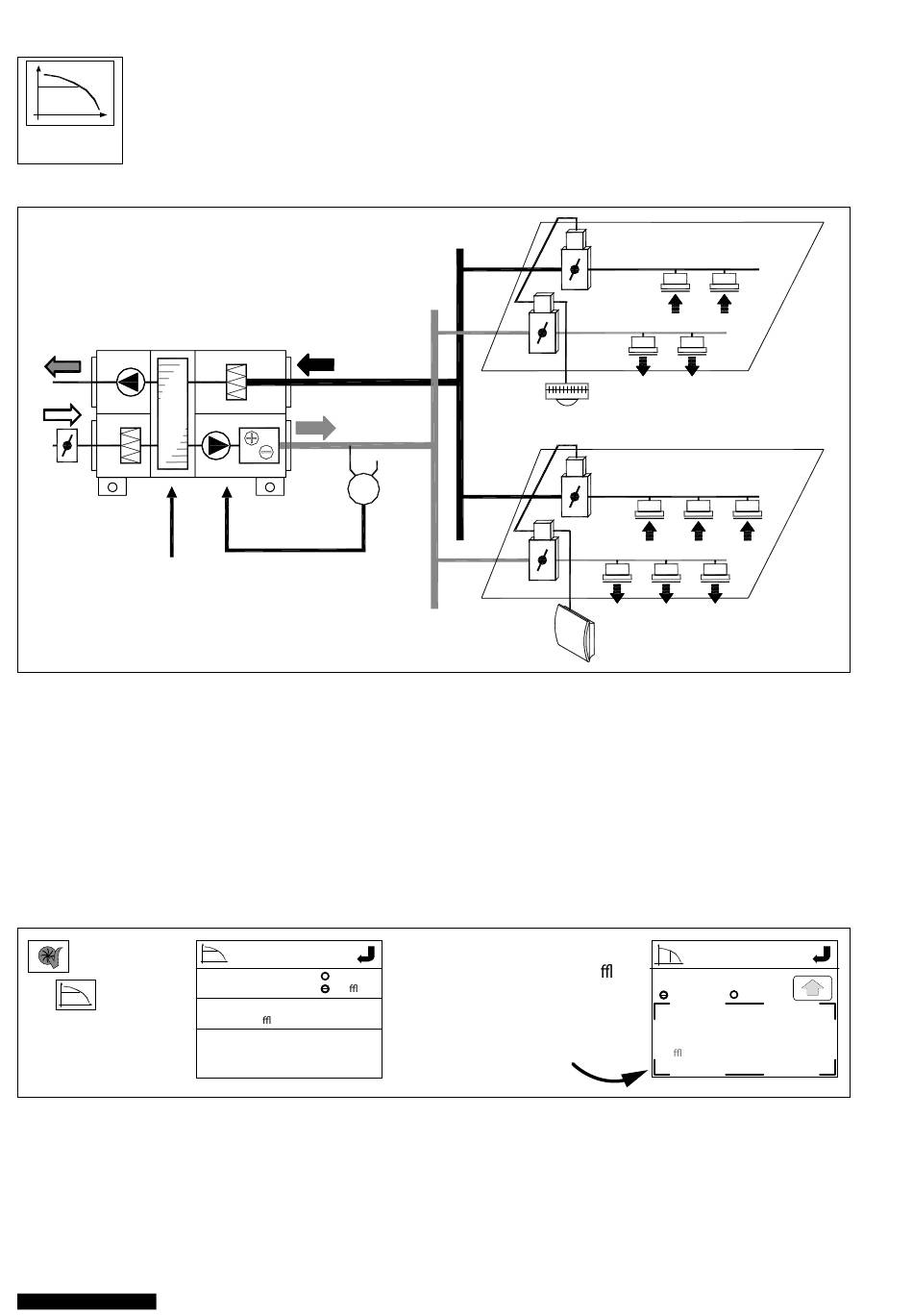

8.4 Fonctionnement à pression constante (COP)
Mode conseillé en configuration multi zone, pour des applications à débit variable
avec dispositifs de modulation des débits installés au niveau du réseau.
COP
Exemple :
Consigne de
pression
Débit automatiquement modulé afin de maintenir une valeur de pression constante mesurée par un cap-
teur de pression externe. Depuis l'écran de la commande ETD, on indiquera sur quel réseau est placé le
capteur de pression (Voir Accessoires – sonde de pression différentiel).
La consigne de pression est rentrée manuellement en Pa, ainsi que le % souhaité entre le débit de rejet
et le débit de soufflage.
L'écran de la télécommande ETD permet la visualisation du débit en temps réel à la pression désirée.
L'activation/désactivation de la surventilation nocturne, avec les heures de démarrage et de fin, ainsi que
les valeurs de décalage de pression à prendre en compte lors du fonctionnement en surventilation.
Paramétrage fonctionnel sur ETD
Paramètrage
Mode de
COP ventilation
Sonde de pression = emplacement de la prise de pression (rejet ou soufflage)
Sur la taille 150, après avoir configuré le fonctionnement COP, il est nécessaire de configurer le type de trans-
metteur en gaine qui est différent de celui installé sur les ventilateurs (voir "8.14 Mesure des débits d'air - mo-
dification du coefficient K", page 73) .
Consigne de pression = valeur de pression souhaitée dans le réseau sélectionné. La sélection de ce mode
dans ce menu installateur configure automatiquement l'écran du menu utilisateur. L'utilisateur peut ainsi chan-
ger le fonctionnement de la centrale sans toucher les réglages.
FRANCAIS
+ -
∆P
Sonde de
pression
COP
Rejet
Sonde de pression Sou age
Consigne de pression
60Pa
120%
% rejet/sou age
Débit réel
300 m3/h
Pression réelle 966 Pa
Signal de sortie 1V
M
M
Sonde de pression = emplacement
de la prise de pression (rejet ou sou age)
Consigne de pression = valeur de pression
souhaitée dans le réseau sélectionné
Apparait si activation de la surventilation
63/100
M
Capteur
Optique
M
Sonde
CO2
COP
Surventilation nocturne
Désactiver
Début
00 : 00
Fin 07 : 00
Décalage de consigne surventilation
Sou age 0 Pa
NT-50897200-CAD-O-Integral-FR-210208
Activer
