MISE EN SERVICE
Toutes les centrales CAD O Integral sont soumises à un contrôle CE et à un test fonctionnel avant d'être livrées.
Paramétrage usine des centrales :
• Mode ventilation = Mode CAV (description au paragraphe "8.2 Fonctionnement à débit constant
(CAV)").
• Grande vitesse = Débit maxi de la centrale, Petite vitesse = Débit maxi / 2.
• Type ventilateur : déterminé selon le coefficient de débit K, propre aux ventilateurs (description au
paragraphe "8.14 Mesure des débits d'air - modification du coefficient K", page 73)
• Mode de chauffage =T° soufflage constant (description au paragraphe "8.5 Régulation de température").
• Type de batterie (description au paragraphe "8.1 Menus simplifiés / Accès" point : Modes de
fonctionnement : Mise en œuvre de l'unité ») : selon l'option demandée si l'unité est sans batterie, la
résistance électrique est sélectionnée par défaut).
Contrôle usine des centrales :
• Tests de conformité électrique : Continuité des masses / Isolation des parties sous tension.
• Contrôle de la lecture des sondes de températures (T° au soufflage, T° d'extraction, T° extérieure,
T° antigel selon option).
• Contrôle du ventilateur de soufflage seul (Contrôle du capteur de débit correspondant).
• Contrôle du ventilateur d'extraction seul (Contrôle du capteur de débit correspondant).
• Contrôle de l'échangeur (marche/arrêt).
La mise en service et le paramétrage de la régulation doivent être effectués par une personne qualifiée en res-
pectant les consignes de sécurité décrites au paragraphe "1.2 Consignes de sécurité". En France cette presta-
tion peut être assurée par VIM et ses prestataires qualifiés. Nous contacter. Elle ne peut intervenir qu'une fois
l'installation, les opérations de raccordements électriques, aérauliques et hydrauliques effectuées.
Avant d'entamer la mise en service et le paramétrage, se munir des données nécessaires, débits, pres-
sions, températures, mode de fonctionnement souhaité et des schémas de l'installation :
• S'assurer que l'appareil ne contient pas de corps étranger.
• Vérifier que tous les composants sont fixés dans leurs emplacements d'origine.
• Vérifier manuellement que les ventilateurs ne frottent pas ou ne soient pas bloqués.
• Vérifier que l'échangeur rotatif ne soit pas bloqué.
• Vérifier que tous les organes électriques extérieurs sont raccordés.
• Vérifier le serrage des connexions électriques / le raccordement à la terre.
• Vérifier les tensions, intensités, calibres des protections thermiques.
• Vérifier le sens de rotation des ventilateurs – le sens des flux d'air.
• Vérifier les débits d'air.
• Vérifier l'encrassement des filtres – les nettoyer ou les changer si besoin.
• Entrer les paramètres de régulation, simuler le fonctionnement des batteries / alarmes / sécurités.
Sur les unités triphasées (> à la taille 19), vérifier le sens de rotation de l'échangeur. Une flèche de direc-
tion figure sur ce dernier. S'il tourne à l'envers, inverser 2 phases au niveau de l'alimentation principale ou
du contacteur KM3.

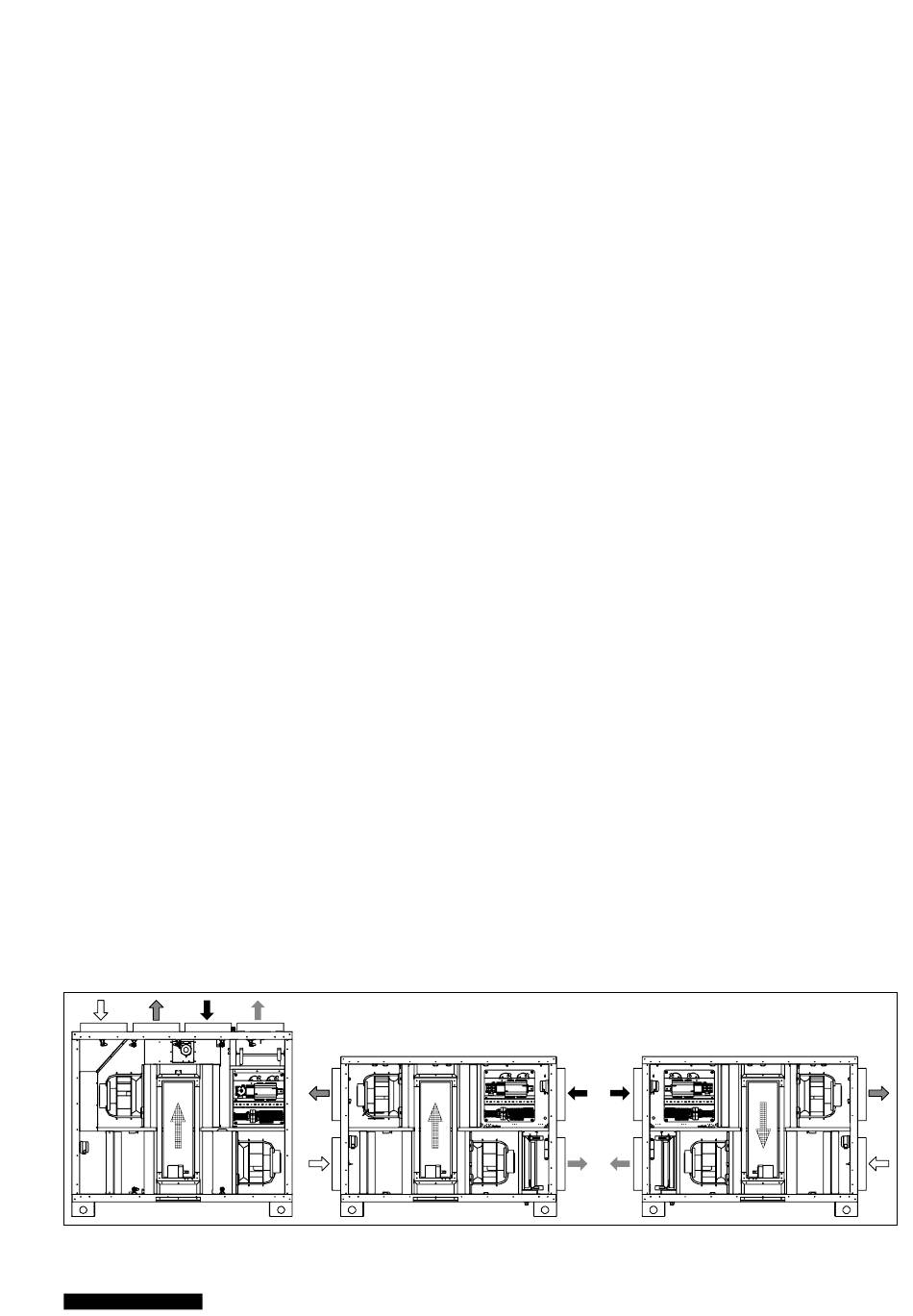

VT
