7.1.1

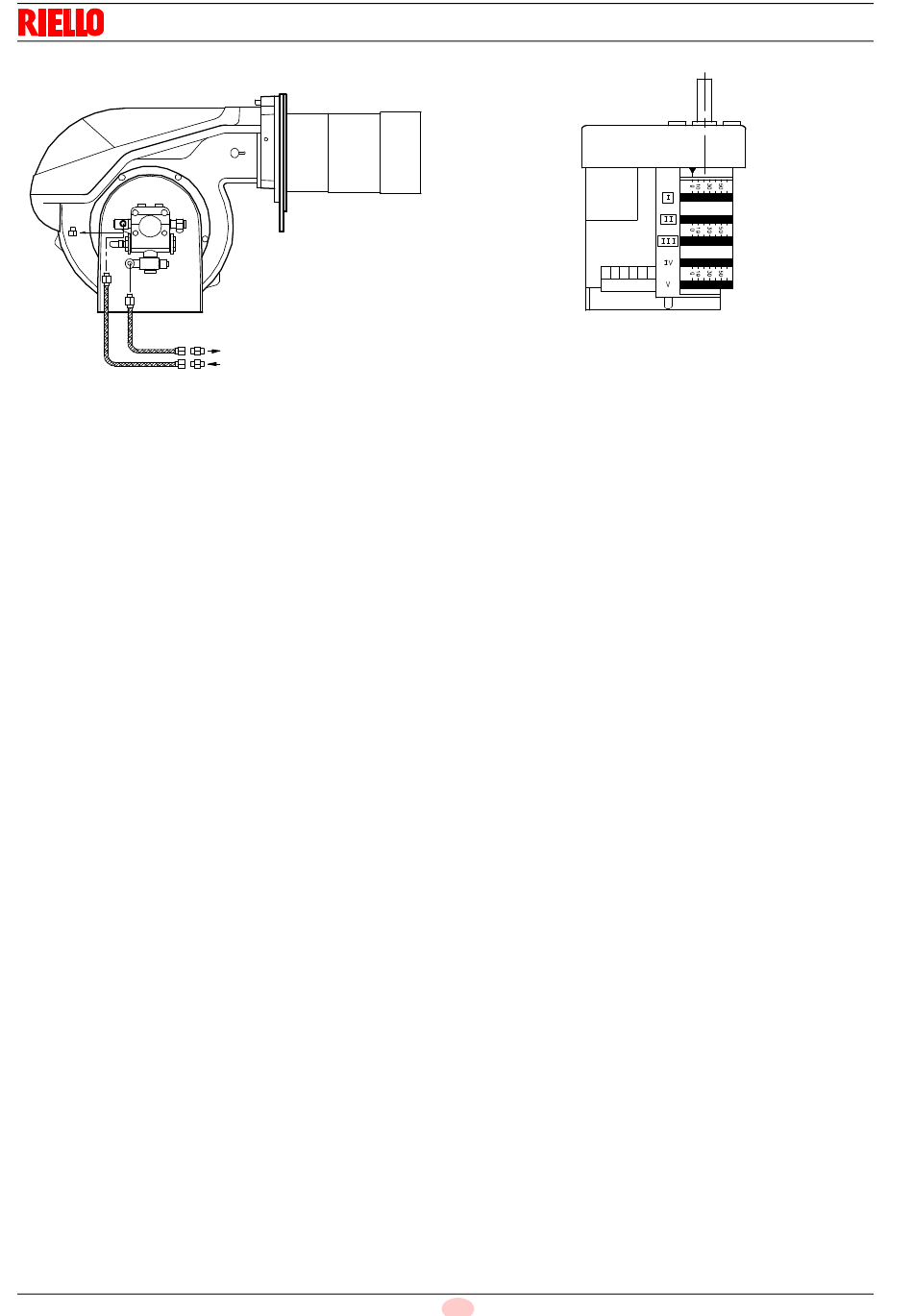

Collegamenti idraulici

Le pompe hanno un by-pass che mette in comunicazione il ritor-
no con l'aspirazione. Sono installate sul bruciatore con il by-pass
chiuso dalla vite 6) (Fig. 22).
È quindi necessario collegare entrambi i tubi flessibili alla pompa.
Se la pompa viene fatta funzionare con il ritorno chiuso e la vite
di by-pass inserita, si guasta immediatamente.
Togliere i tappi dai raccordi di aspirazione e ritorno della pompa.
Avvitare al loro posto i tubi flessibili con le guarnizioni date a cor-
redo.
Nel montaggio i tubi flessibili non devono essere sollecitati a tor-
sione.
Disporre i tubi in modo che non possano essere calpestati o ve-
nire a contatto con parti calde della caldaia.
Collegare, infine, l'altra estremità dei tubi flessibili ai condotti di
aspirazione e ritorno mediante i nipples dati a corredo.
7.1.2

Servomotore

Il servomotore regola contemporaneamente la serranda dell'aria,
tramite la camma a profilo variabile, e il variatore di pressione.
L'angolo di rotazione del servomotore è di 130° in 42 s.
Non modificare la regolazione fatta in fabbrica alle 5 camme di
cui è dotato; solo controllare che esse siano come sotto riportato:
Camma I : 130°
Limita la rotazione verso il massimo.
Camma II : 0°
Limita la rotazione verso il minimo.
A bruciatore spento la serranda dell'aria deve risultare chiusa: 0°.
Camma III : 20°
Regola la posizione di accensione e potenza MIN.
Camme IV - V : non utilizzate.
5755
Impianto idraulico
D1978
Fig. 20
7.1.3

Pressostato olio di massima sul ritorno

Il pressostato olio di massima 5) (Fig. 1 pag. 8) rileva la pressio-
ne immediatamente a valle del regolatore. E' regolata in fabbrica
ad una pressione di 3 bar. Se in funzionamento la pressione su-
perasse il valore settato, l'apertura del contatto impedisce il fun-
zionamento del bruciatore, in alcuni casi mandandolo in
sicurezza.
Va regolato ad una pressione di circa 2-3 bar superiore alla pres-
sione reale del circuito di ritorno pompa.
7.1.4

Pressostato olio di minima sulla mandata

Il pressostato olio di minima 25) (Fig. 1 pag. 8) ha la funzione di
impedire il funzionamento del bruciatore se non c'è sufficiente
pressione al polverizzatore.
Va regolato a un valore di circa 4 bar inferiore rispetto alla pres-
sione di polverizzazione.
E' tarato in fabbrica a 17 bar.
20 I
Fig. 21
D887
