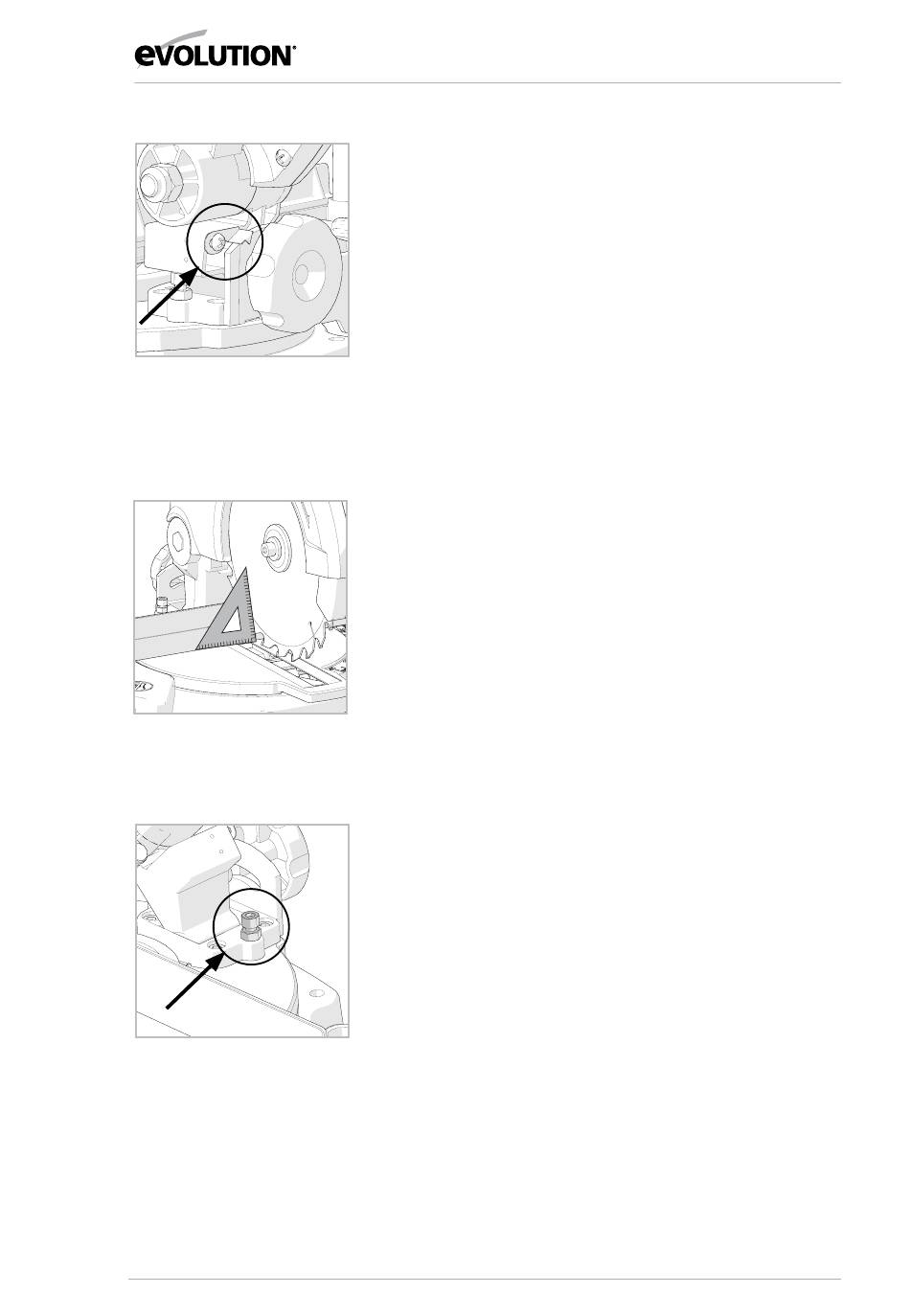

Fig. 7
Vue rapprochée de
l'indicateur de biseau
affichant un angle de 0
.
0
Fig. 8
Vue de l'équerre de réglage
à la bonne position.
Fig. 9
Vue rapprochée de l'écrou
autobloquant et de la vis
de réglage – flèches ?
(8.4) rÉGLAGE dES ANGLES dE PrÉCISION
Différents contrôles et réglages sont possibles sur cette
machine. L'utilisateur aura besoin d'une équerre à 45
pour mener à bien ces contrôles et ces réglages.
AVErTISSEMENT : Les contrôles et réglages doivent
uniquement être conduits lorsque la machine est
débranchée de la source d'alimentation.
ANGLES dE BISEAu (0
0
Réglage de la butée pour l'angle de biseau 0
• Assurez-vous que la tête de coupe est verrouillée en position
abaissée avec la goupille de blocage complètement insérée
dans le logement. (reportez-vous à la Fig. 15)
• Assurez-vous que la tête de coupe est relevée, contre sa
butée et que l'indicateur de biseau affiche 0
(Fig. 7)
• Placez l'équerre de réglage sur la table avec le côté court
contre la table et l'autre côté court contre la lame (évitant les
plaquettes en carbure de tungstène). (Fig. 8)
• Si la lame ne forme pas un angle droit à 90
d'onglets, un réglage est nécessaire.
• Desserrez la poignée de verrouillage de biseau et inclinez la
tête de coupe sur la gauche.
• Desserrez l'écrou autobloquant sur la vis de réglage de
l'angle de biseau. (Fig. 9)
• Utilisez une clé hexagonale pour visser ou dévisser la vis afin
de régler l'angle de la lame.
• Remettez la tête de coupe en position relevée et vérifiez à
nouveau l'alignement angulaire avec l'équerre de réglage.
• Répétez les étapes ci-dessus jusqu'à obtenir un alignement
angulaire correct.
• Resserrez fermement l'écrou autobloquant pour le réglage
de l'angle de biseau.
80
www.evolutionpowertools.com
ET 45
)
0
0
sur l'échelle.
0
avec la table
0
/45
/90
0
0
0
