Réglage de la butée renfort

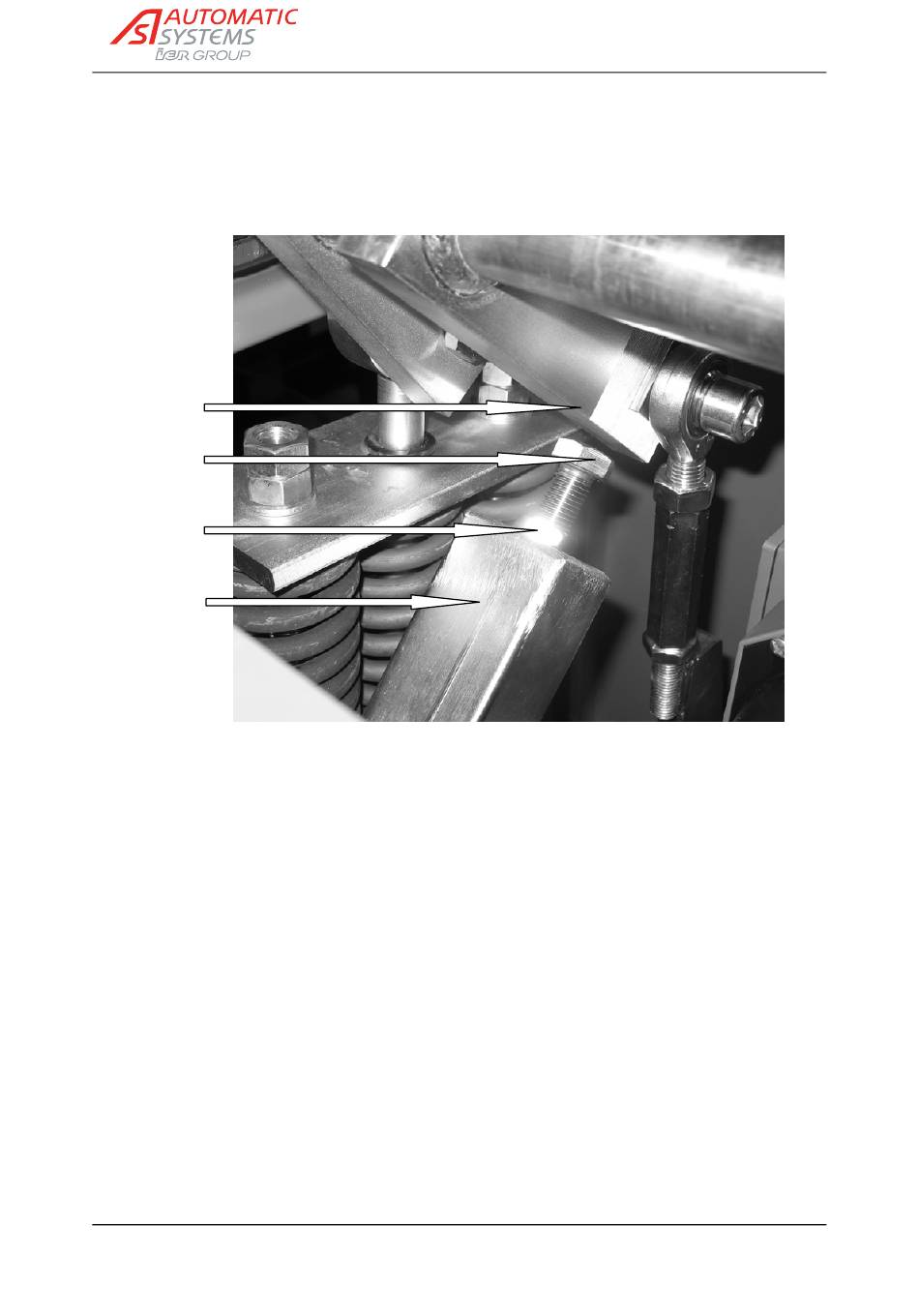

Le but de la butée renfort (32:1) est de garantir l'arrêt de la lisse lors de l'ouverture de la barrière.
--
Desserrez le contre écrou (32:2) et réglez la position de la vis (32:3) de manière à conserver un jeu
d'environ 5 mm avec la mâchoire bielle (32:4) lorsque celle-ci est à son point mort bas (lisse verticale).
