5.5.
Mise en place de la lisse ovale (BL33)
Attention: la mise en place de la lisse nécessite 2 personnes.
+ voir le chapitre "avertissements de sécurité"!
•
Enlevez les trois vis (12:1) et les rondelles plates (12:2) du bras de lisse double (12:3).
•
Introduisez la lisse (12:4) verticalement dans le bras de lisse (12:3).
•
Remettez en place les rondelles plates (12:2) et les vis (12:1). Serrez fermement les vis (12:1).
•
A l'aide de la manivelle (1:10), amenez la lisse en position horizontale. Tournez encore la manivelle pour
vous assurer que la lisse est bien verrouillée mécaniquement.
•
Vérifiez l'alignement correct de l'ensemble par rapport à la route et corrigez-le si nécessaire.
•
Si aucune lyre ne doit être placée, bloquez les écrous (9:7) pour assurer la fixation finale de l'ensemble.
Les informations contenues dans ce document sont la propriété d'Automatic Systems et sont confidentielles. Le destinataire s'interdit de les utiliser dans un but autre que
l'utilisation des produits ou l'exécution du projet auquel elles se réfèrent et de les communiquer à des tiers sans l'accord préalable écrit d'Automatic Systems. Document
sujet à modification sans notification préalable.
BL3x-MT-FR-08
12:4
12:1
12:2
12:3

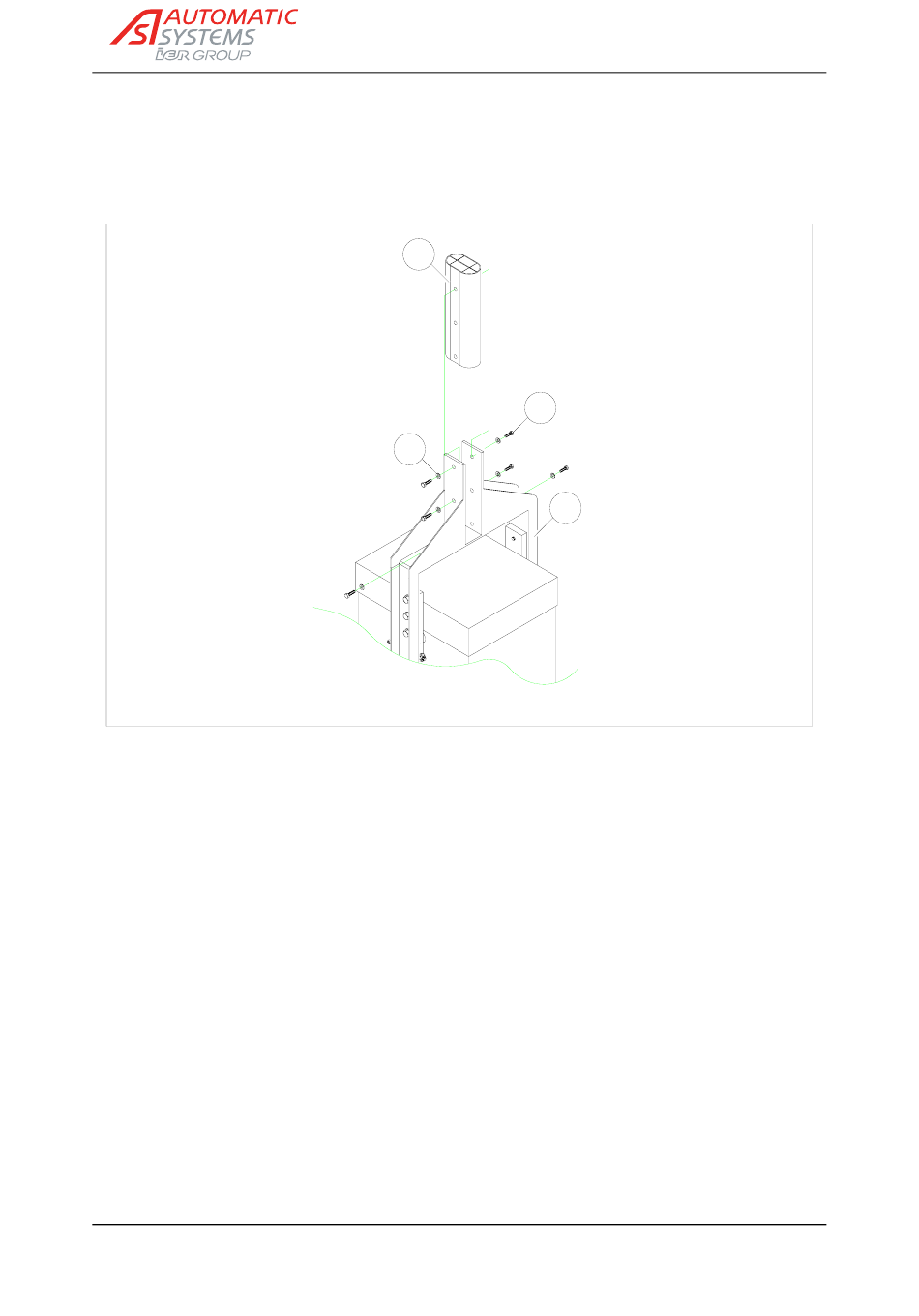

Fig. 12
34/61
