ASSEMBLAGE
MONTAGE DU MOTEUR

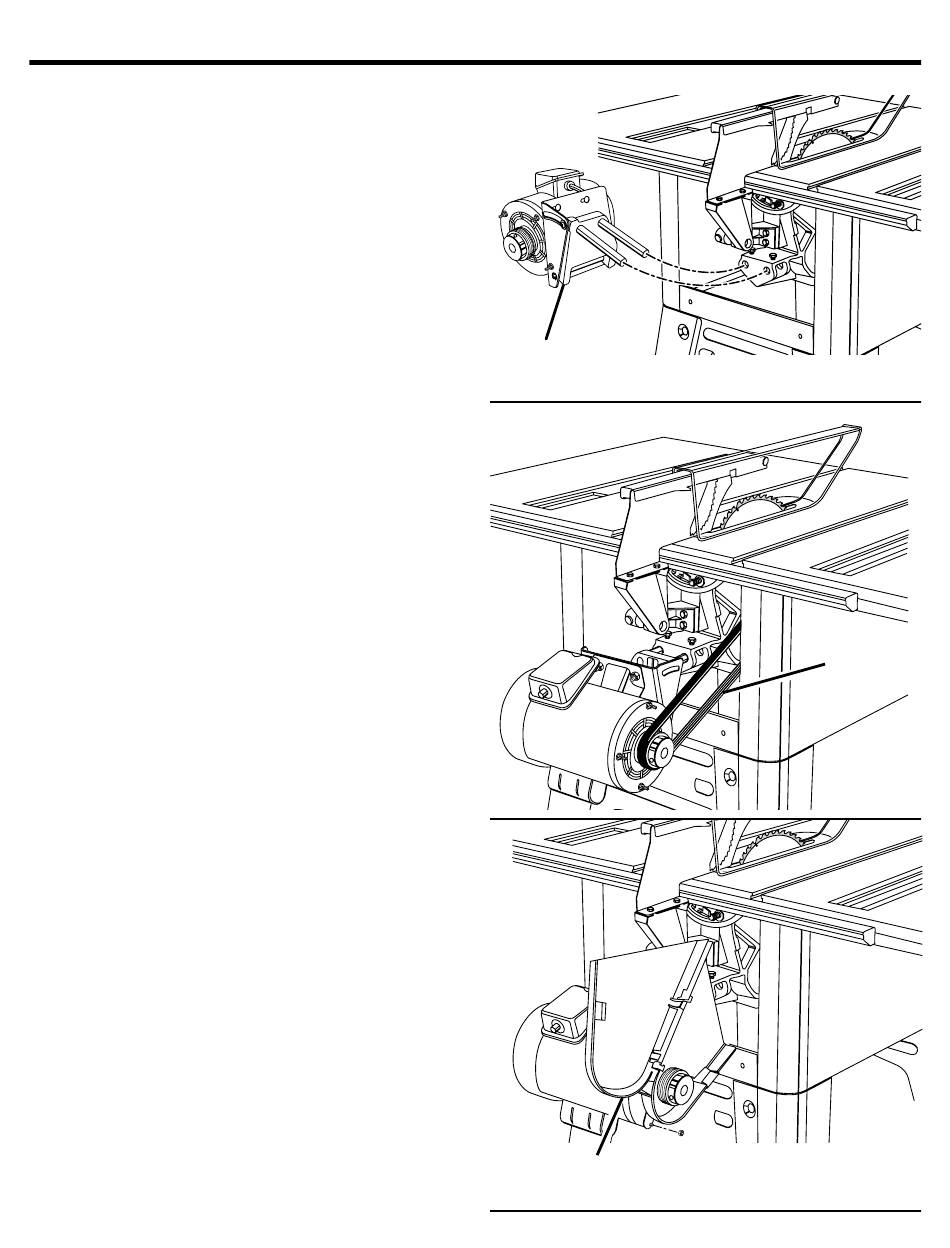

Voir la figure 31.
n Desserrer les deux vis à six pans bloquant les tiges dans
le support de montage.
n Insérer les deux tigesdu moteur dans les trous du support
de montage. Les enfoncer à fond.
n NE PAS encore serrer les vis.
INSTALLATION DE LA COURROIE
Voir la figure 32.
n Abaisser la lame et régler le biseau à 0°.
n Placer la courroie sur les poulies de la scie et du moteur.
Vérifier que la courroie est parallèle aux bords des deux
poulies.
REMARQUE : Si elle ne l'est pas, utiliser une clé hexagonale
pour desserrer la vis de blocage de la poulie du moteur.
Repositionner la poulie du moteur et serrer fermement la vis
de blocage après avoir fini.
n Saisir le haut et le base de la courroie avec la main, à mi-
chemin entre les deux pouies et serrer jusqu'à ce que les
deux sections de courroie se touchent. Le moteur doit
se déplacer librement lorsque la courroie est serrée. Si
ce n'est pas le cas, le moteur doit être repositionné.
n Pour repositionner le moteur, desserrer les écrous à six
pans du support de montage et le pousser ou letirer
pour le mettre en position correcte. Vérifier également à
l'élévation maximum.
REMARQUE : Ne pas essayer de serrer la vis pivot car
elle doit se déplacer librement dans la fente lorsque la
lame est levée ou abaissée.
INSTALLATION DU CARTER DE COURROIE
Voir la figure 33.
n Localiser les pièces suivantes :
1 Carter de courroie
4 écrous à embase (M5 x 0,8)
4 rondelles plates (M5.3 x 12 x 1)
n Abaisser la lame et retirer la courroie.
n Installer une rondelle plate sur chacun des quatre goujons
du moteur.
n Ouvrir le carter de courroie en appuyant sur la languette
de verrouillage.
n Placer le carter de courroie de façon à ce que le grand
trou s'adapte autour de la poulie de moteur. Insérer les
goujons du moteur au travers des petits trous du carter
de courroie.
n Installer un écrou à épaulement et le serrer fermement.
n Remettre la courroie en place sur les poulies du moteur
et de la scie.
n Fermer le carter de courroie.
n Vérifier les dégagements de la courroie sur le carter en relevant
la lame de scie à la hauteur maximum à l'aide du volant
de réglage.
n Vérifier le dégagement du moteur en tournant le volant de
réglage de biseau jusqu'à ce que le rapporteur indique 45°.
MOTEUR
CARTER DE
COURROIE
25
Fig. 31
COURROIE
Fig. 32
Fig. 33
