6.2.5 Structure de menu

Notice de montage et de mise en service Wilo-CC/CCe-HVAC

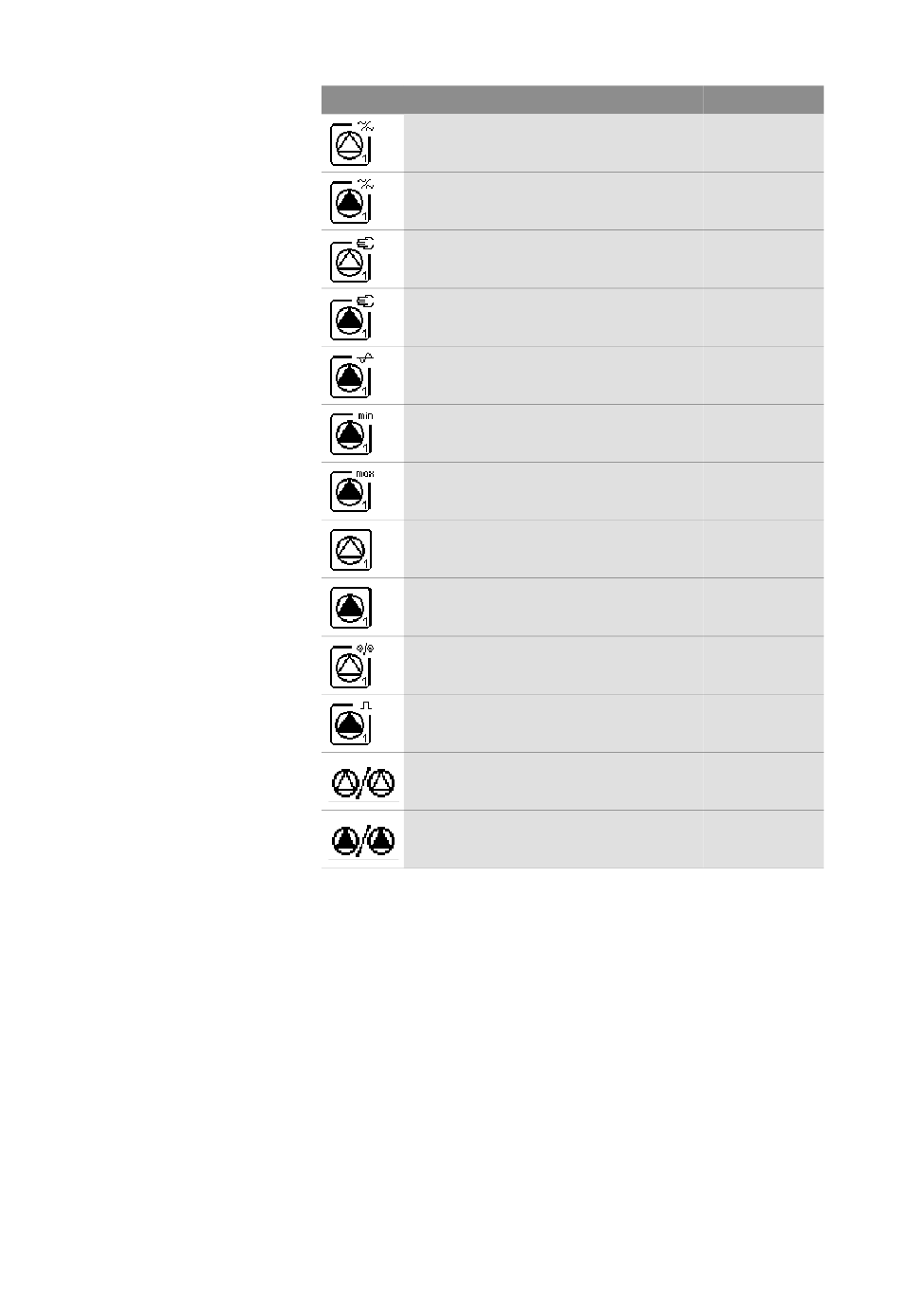

Symboles de la pompe :
Symbole
Fonction/description
La pompe est sélectionnée pour le mode CF et
ne fonctionne pas.
La pompe est sélectionnée pour le mode CF et
fonctionne.
La pompe est sélectionnée pour le mode
manuel et ne fonctionne pas.
La pompe est sélectionnée pour le mode
manuel et fonctionne.
La pompe est sélectionnée pour le fonction-
nement réseau et fonctionne.
La pompe fonctionne de manière régulée et
tourne à la vitesse minimale.
La pompe fonctionne de manière non régulée
à la vitesse maximale.
La pompe est opérationnelle et ne fonctionne
pas.
Affiche la panne d'une pompe en alternance
avec le symbole ci-dessus
La pompe est la pompe de réserve.
Un fonctionnement test de cette pompe est
en cours.
La fonction pompe de réserve est activée
La pompe de réserve est utilisée
Tabl. 9 : Symboles de la pompe
La structure de menu du système de régulation se présente comme
indiqué sur les Fig. 14: « Structure de menu - partie 1 » à la page 136
et Fig. 15: « Structure de menu - partie 2 » à la page 137.
Français
Disponibilité
CC...FC
cc
CC...FC
CC...FC
Tous les modèles
d'appareils
cc
CC...FC
CCe
CCe
CCe
CCe
Tous les modèles
d'appareils
Tous les modèles
d'appareils
Tous les modèles
d'appareils
Tous les modèles
d'appareils
135
