3.4.2. LECTURE DU RÉSULTAT
Pendant la mesure l'appareil commence par afficher «LOOP» pendant la mesure préliminaire, puis «rCd» pendant le test du
disjoncteur et les tirets clignotent.
Un disjoncteur de type
S
et le test du disjoncteur proprement dit afin de permettre sa démagnétisation et il affiche «SEC». Cette attente peut être écourtée
par un nouvel appui sur le bouton TEST.
En mode rampe tout comme en mode impulsion, avec ou sans piquet auxiliaire, la présentation des résultats est identique.

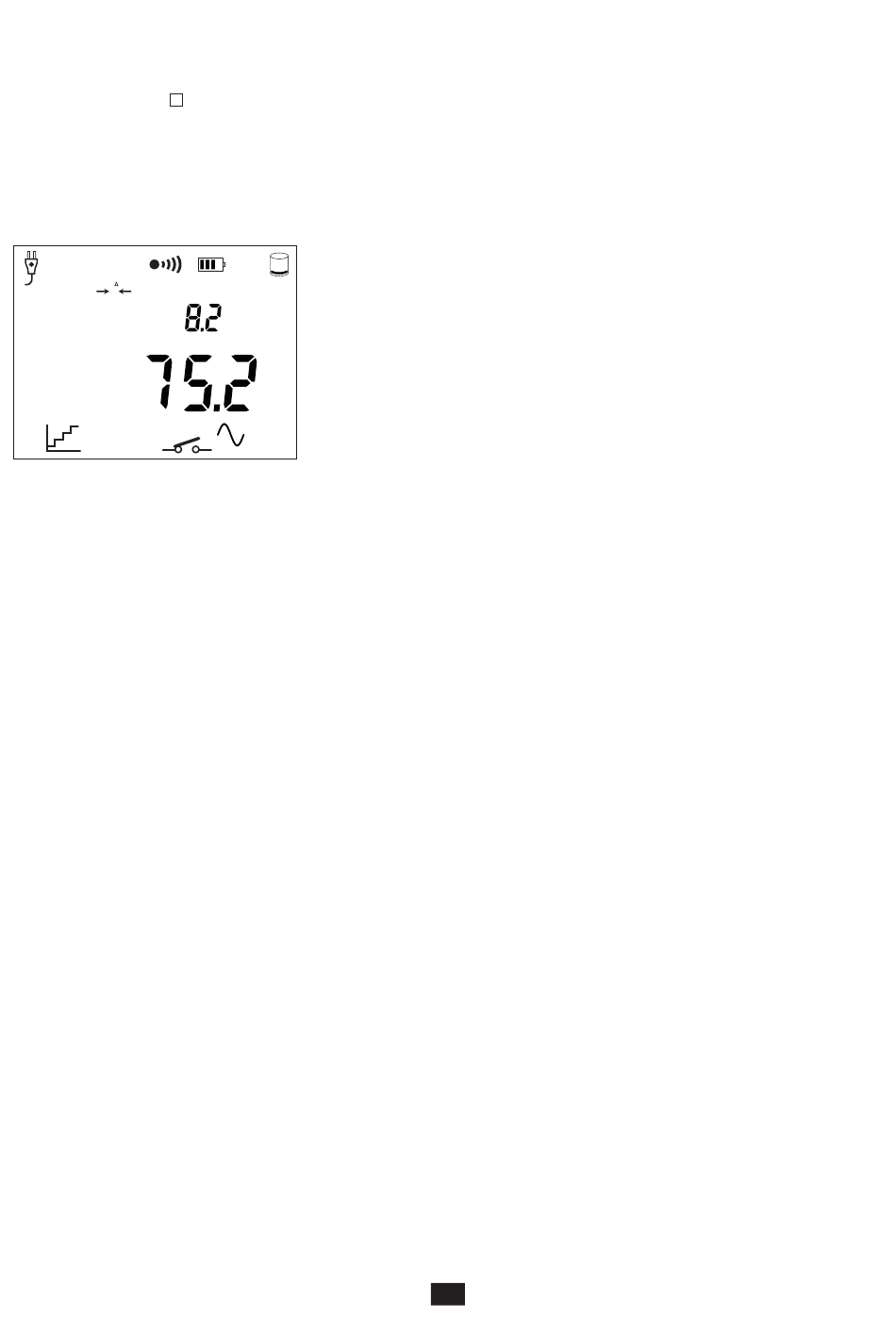

A la fin de la mesure, l'appareil présente l'écran suivant :
L
R
0
T
a
I
a
3.4.3. INDICATION D'ERREUR
Les erreurs les plus courantes dans le cas d'un test de différentiel sont :
„ Une erreur de branchement.
„ La tension de défaut est trop élevée et, pour la sécurité de l'utilisateur, le test a été interrompu. Il faut alors revoir le câblage
de l'installation et mesurer la terre avec un ohmmètre de terre.
„ Une résistance du piquet de terre trop élevée : diminuez-la en tassant la terre autour du piquet et en l'humidifiant.
„ Le différentiel a disjoncté alors qu'il n'aurait pas dû. Les courants de fuite sont probablement trop importants. Débranchez au
préalable toutes les charges du réseau sur lequel vous effectuez le test. Faites aussi un deuxième test en diminuant le courant
INtP dans le SET-UP (voir § 5.7.4). Si le problème persiste, le différentiel est à déclarer comme défectueux.
„ Le différentiel n'a pas disjoncté lors du test en mode rampe. Or, pour garantir la sécurité des utilisateurs, le différentiel doit
disjoncter pour un courant compris entre I
comme défectueux et il doit être remplacé.
„ Le différentiel n'a pas disjoncté lors du test en mode impulsion. Vérifiez le câblage du différentiel. À défaut, le différentiel est à
déclarer comme défectueux et il doit être remplacé.
„ L'appareil est trop chaud. Attendez qu'il refroidisse avant de pouvoir continuer à faire des mesures.
La sortie des erreurs se fait par un appui sur le bouton TEST.
(sélectif) est normalement testé à 2 I
ms
m A
/2 et I
DN
. L'appareil décompte 30 secondes entre la mesure préliminaire
DN
En mode rampe, la valeur du courant I a pour laquelle le disjoncteur s'est
déclenché. I a doit être compris entre 0,5 I
En mode impulsion, le temps de disjonction T a . Il doit être inférieur à 300 ms,
200 ms dans le cas d'un différentiel sélectif.
. Vérifiez le câblage du différentiel. À défaut, le différentiel est à déclarer
DN
20
et I
.
DN
DN
