Installer Firmware

Firmware est un logiciel qu'il est nécessaire de télécharger sur la brique RCX avant d'utiliser ROBOLAB. Vous pouvez toujours
vérifier si Firmware est déjà installé sur votre brique en la mettant en marche. Si 00.00 apparaît à l'écran, Firmware est
installé ; si les quatre zéros n'apparaissent pas, il vous faut l'installer.
Installation de Firmware :
1. Exécutez ROBOLAB. Sélectionnez Start (Démarrer) en bas à gauche de votre écran. Faites défiler la touche « Programs »
(Programmes) et sélectionnez ROBOLAB.
2. Sélectionnez « Administrator ».
3. Mettez en marche la brique RCX en appuyant sur la touche rouge ON-OFF.
4. Sélectionnez le port adéquat (COM1, COM2 ou USB).
5. Placez la brique RCX devant le transmetteur infrarouge (le capteur infrarouge de la brique RCX doit être face au
transmetteur).
6. Sélectionnez « Download Firmware ». Cela ne prendra qu'environ 4 minutes.
7. Sélectionnez la touche « Back » (retour) lorsque Firmware sera installé.
8. Votre brique RCX est prête pour la programmation de ROBOLAB.
9. Testez la communication avec la brique RCX.
N.B : Si vous retirez les piles de la brique vous devrez télécharger Firmware de nouveau. Pour ne pas perdre la programmation
de Firmware, il faut éteindre la brique, et remplacer ou retirer les piles en une minute. Si vous changez les piles une par une,
vous disposerez d'une minute pour chacune d'elles.
Dysfonctionnement – Firmware
Si Firmware s'arrête tout à coup, cela peut être dû à la présence de plusieurs briques à proximité du transmetteur pendant
le téléchargement. Eteignez les briques RCX qui ne font pas l'objet d'un téléchargement ou éloignez-les du transmetteur.
Eteignez systématiquement les briques RCX lorsque vous ne les utilisez pas. Cela vous permettra également de prolonger
la vie des piles, bien que la brique RCX s'éteigne automatiquement au bout de 15 minutes.
Dysfonctionnement – Signal Infrarouge
Une forte luminosité peut interrompre le signal infrarouge. Protégez le transmetteur infrarouge et la brique RCX. Une
température élevée peut également causer l'arrêt du signal. Les laboratoires informatiques scolaires sont susceptibles
d'être surchauffés ; placez donc le transmetteur par terre. Les miroirs et les surfaces réfléchissantes peuvent également
interrompre le signal : pointez le transmetteur vers une autre direction, tout en vous assurant qu'il soit face au capteur
infrarouge de la brique.
Si le transmetteur infrarouge ne fonctionne pas, assurez-vous que les piles sont bien mises en place.
Si le téléchargement ne s'effectue toujours pas, placez le transmetteur et la brique sous le conteneur en pastique vert ou
sous une boite en carton. Cette opération devrait éliminer tout risque d'interruption.
Si l'ordinateur ne détecte pas la présence du transmetteur, vous pouvez utiliser la fonction de détection automatique. Accès
à travers la page de garde ROBOLAB. Sélectionnez « Administrator », sélectionnez « Select COM Port » puis choisissez
« Auto Detect ».

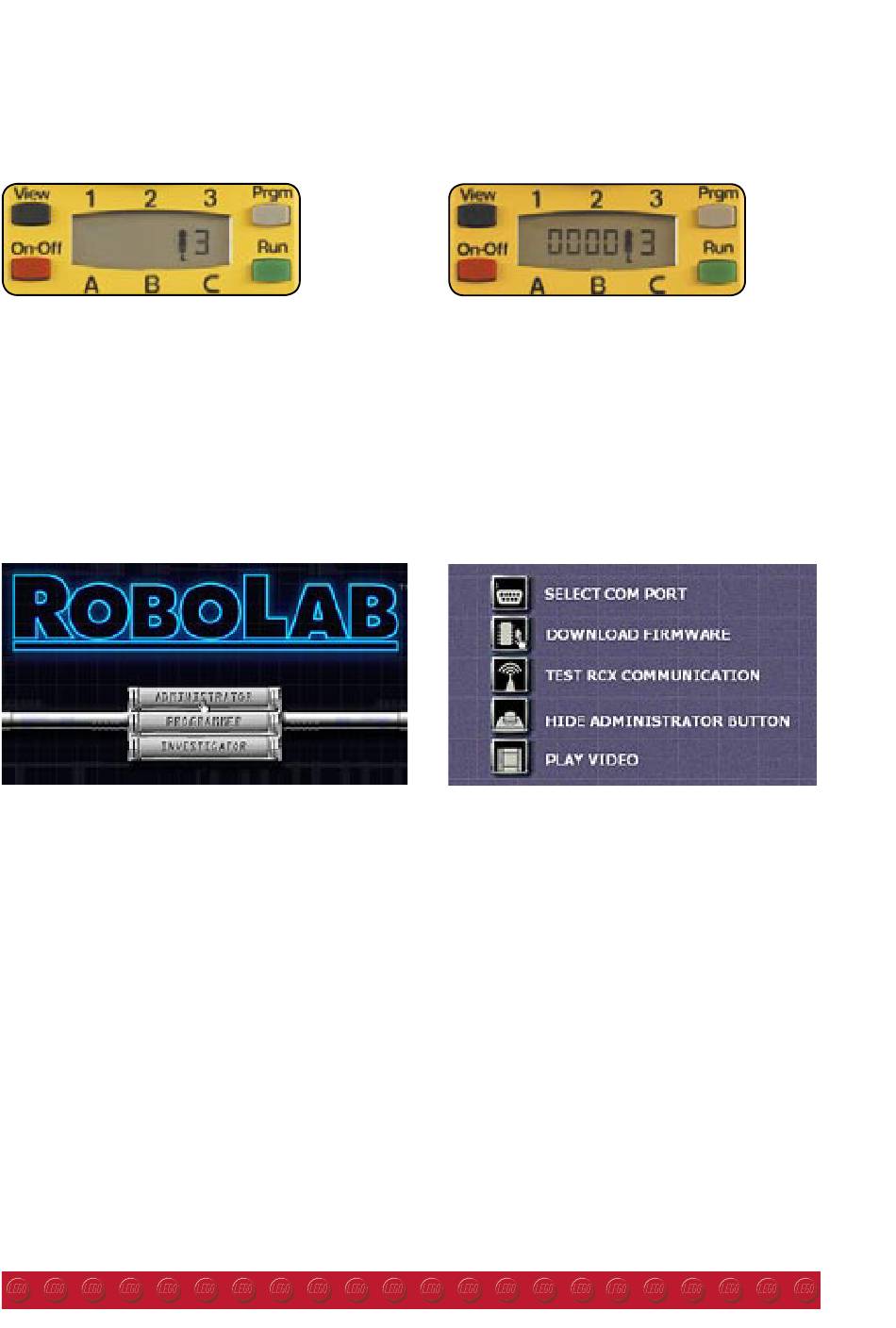

Firmware
non installé
Firmware
installé
