Guía rápida CellaCast PA 8x
7 Conexión eléctrica
El pirómetro se alimenta con baja tensión 24 DC (18... 32 V DC).
ATTENTION
ES
► Desconecte el dispositivo de la fuente de alimentación.

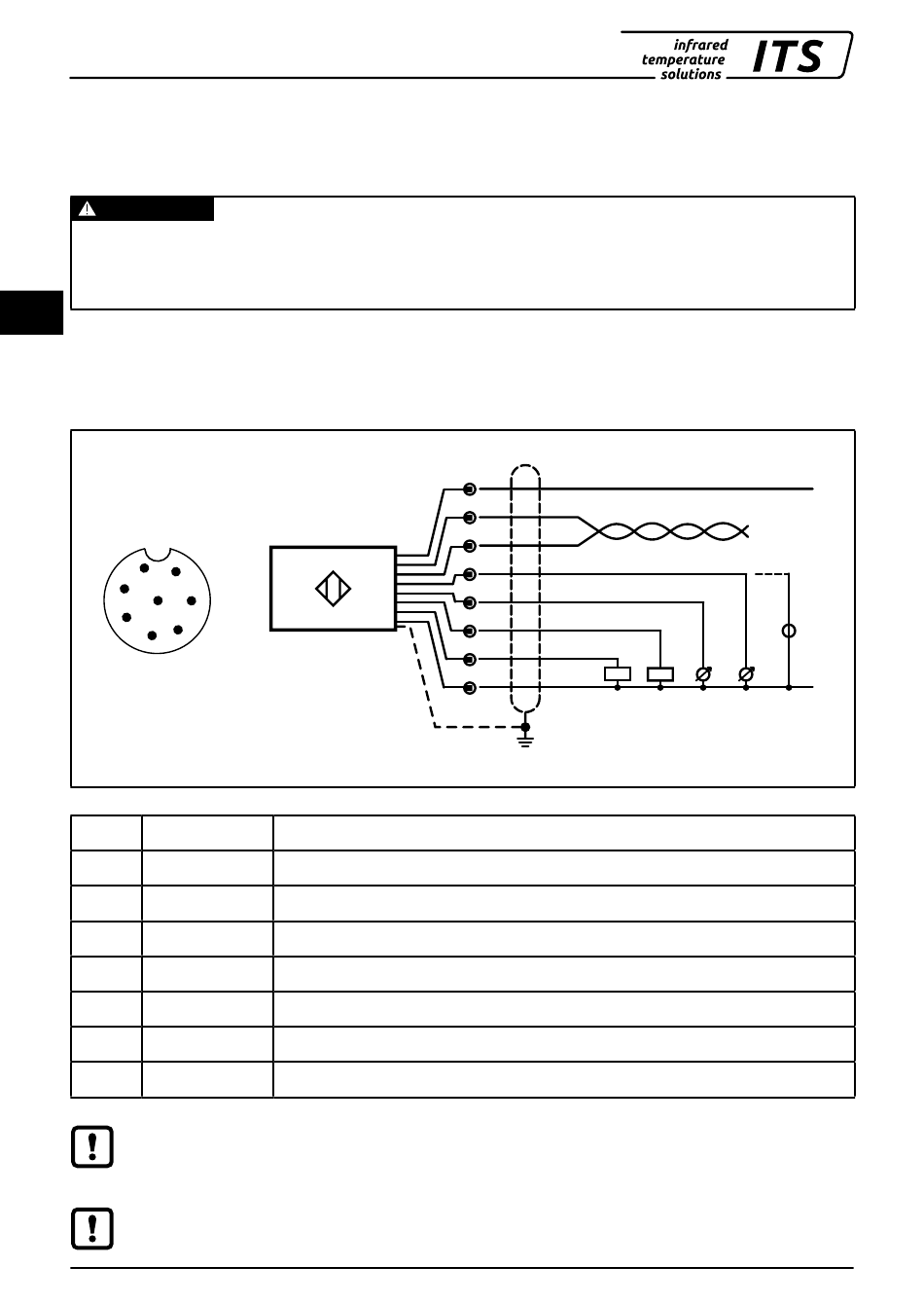

► Conecte el pirómetro según el siguiente esquema.
2
1
3
8
4
6
5
Pin 1 WH (blanco)
Pin 2 BN (marrón)
Pin 3 GN (verde)
Pin 4 YE (amarillo)
Pin 5 GY (gris)
Pin 6 PK (rosa)
Pin 7 BU (azul)
Pin 8 RD (rojo)
Debe utilizarse un cable blindado para proteger el pirómetro de los campos de interferen-
cia electromagnética. El blindaje del cable debe ser conectado a la carcasa a través de
la carcasa de conexión del pirómetro.
Para conmutar cargas inductivas utilice un diodo libre.
El instrumento sólo puede ser instalado por un electricista especialista. No
se debe conectarlo mientras la fuente de alimentación esté encendida. Ob-
serve las normas de seguridad internacionales referentes a la construcción
de instalaciones eléctricas.
7
PA Pyrometer
L+ (Alimentación eléctrica 24 V)
Entrada y/o salida de conmutación 1
Salida de corriente 2/ Entrada de tensión
Salida de corriente 1
Interfaz en serie RS 485 (A) /Tx-/D-)
Interfaz en serie RS 485 (B) /Tx+/D+)
Entrada y/o salida de conmutación 2
L- (toma de tierra)
