5.2 Protección eléctrica
NOTA
La bomba de calor de la piscina se debe conectar al cable de tierra, aunque el intercambiador de
calor de la unidad está aislado eléctricamente del resto de la unidad. La conexión a tierra de la
unidad para protegerse contra cortocircuitos dentro de la unidad también se requiere.
ATENCIÓN:
Desconectar: Un medio de desconexión (interruptor, fusible o interruptor fundido) se
debe colocar a la vista y ha de ser de fácil acceso desde la unidad. Esta es una práctica
común en las bombas de calor comerciales y residenciales. Evita que el equipo se alimente
eléctricamente de forma remota y permite desconectar la corriente en la unidad mientras
está siendo reparada.

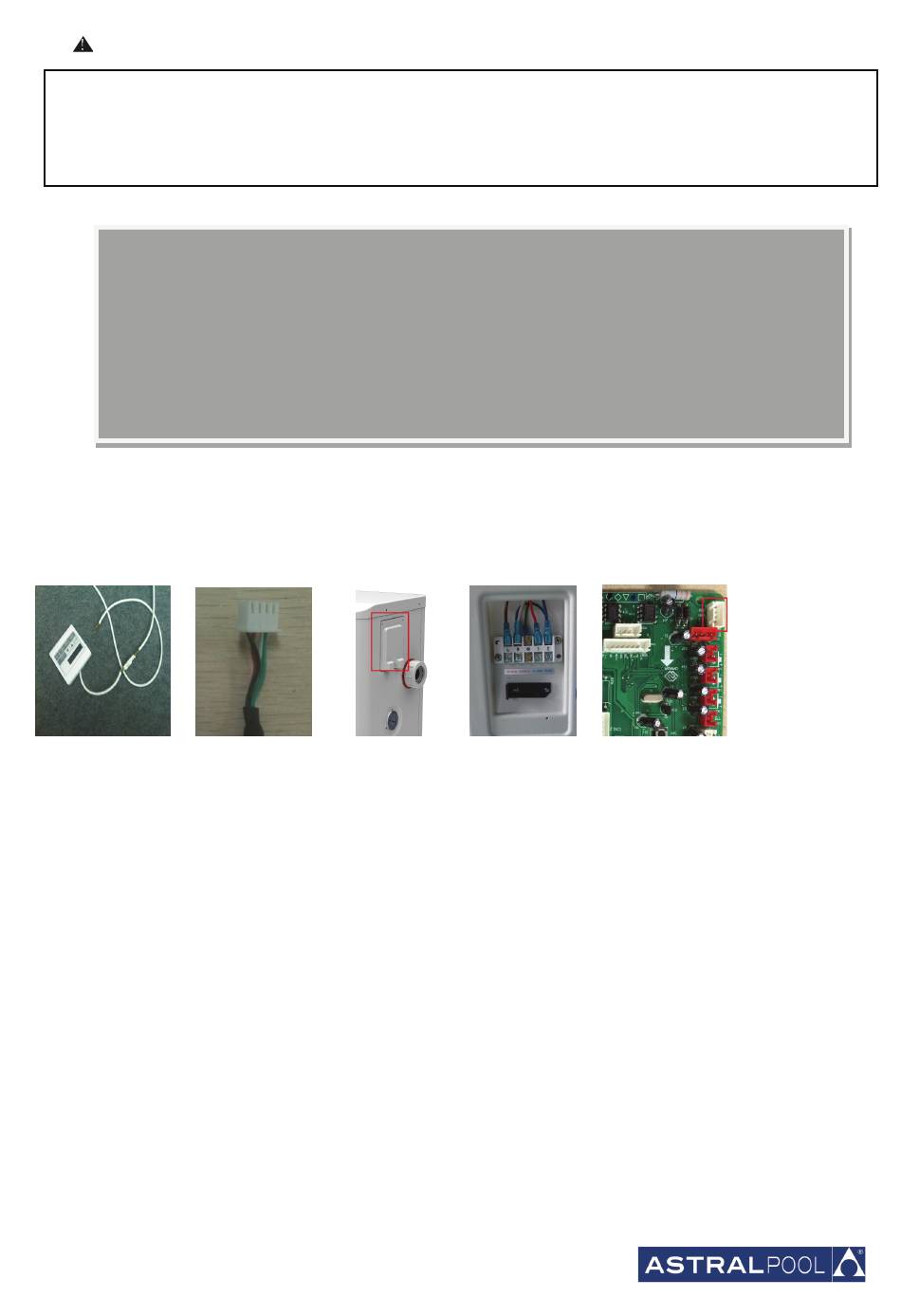

5.3 Instalación de la pantalla remota
Foto 1 Foto 2
- El lado con el enchufe se conecta con el panel de control (foto1)
- El otro lado del cable de señal. (foto2)
- Abra el panel de cableado y coloque el lado del enchufe a través de la caja eléctrica. (foto3,4)
- Introducir el cableado en la posición indicada (esquina superior derecha) en la placa de circuito impreso.
(Foto 5)
Foto 3 Foto 4
177
Foto 5
