Codes de défaut NODE ALARM
Code d'anomalie à l' é cran
NODE ALARM 01 – LATE CTRL UPDATE
NODE ALARM 03 – CLOCK JITTER
NODE ALARM 04 – CLOCK SKEW ALARM
NODE ALARM 05 – CLOCK SYNC ALARM
Voyant d'état de défaut
Condition
Rouge fixe
Rouge fixe
Rouge fixe
Rouge fixe
(1) « Tout état » signifie tout état avec une priorité inférieure.
Texte de l'anomalie
Control Connection Update Alarm
(alarme actualisation connexion de
commande)
Clock Jitter Alarm
(alarme écart d'horloge)
Clock Skew Alarm
(alarme décalage d'horloge)
Clock Sync Alarm
(alarme synchronisation d'horloge)

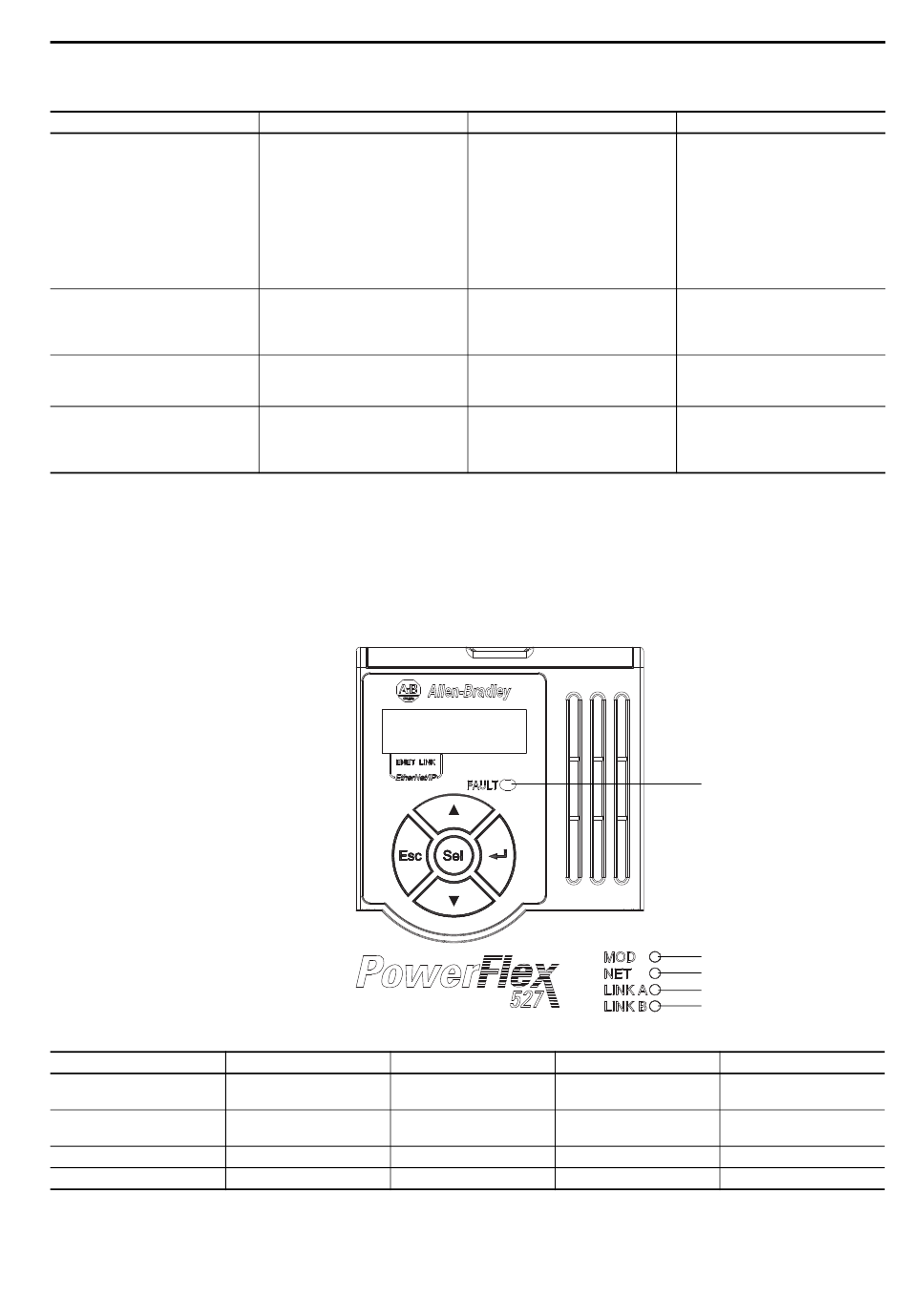

Voyants d'état du variateur PowerFlex 527
Le voyant d'état de défaut est situé entre l'écran LCD et le pavé de touches
tactiles. Il y a également quatre voyants d'état situés en bas à droite du variateur et
qui peuvent être vus à travers le capot avant du module de commande.
État du superviseur de sécurité État d'axe CIP Motion
(1)
Tout état Aborting (abandon en cours)
(1)
Tout état Major Faulted (défaut majeur)
Abort (abandon) Tout état
Critical Fault (défaut critique) Tout état
Publication Rockwell Automation 520-UM002A-FR-E – Mai 2015
Problème
Des mises à jour venant de l'automate ont
été en retard.
La variabilité de synchronisation a dépassé
le seuil de synchronisation pendant que le
dispositif fonctionne en mode de
synchronisation.
L'heure de l'automate et l'heure système du
variateur sont différentes.
L'horloge locale du variateur a perdu la
synchronisation avec l'horloge de l'automate
pendant une courte période pendant une
opération synchrone.
Objet régulateur
Axe de mouvement
Axe de mouvement
(1)
Superviseur de sécurité
(1)
Superviseur de sécurité
Dépannage Chapitre 7
Solutions possibles
• Retirer les dispositifs réseau non
nécessaires du réseau de mouvement.
• Modifier la topologie du réseau pour que
moins de dispositifs partagent les
mêmes chemins.
• Utiliser un équipement réseau haute
performance.
• Utiliser des câbles blindés.
• Séparer le câblage du signal du câblage
d'alimentation.
• Vérifier la connexion Ethernet.
• Vérifier le fonctionnement de l'automate
et du switch Ethernet.
• Vérifier la connexion Ethernet.
• Vérifier le fonctionnement de l'automate
et du switch Ethernet.
• Vérifier la connexion Ethernet.
• Vérifier le fonctionnement de l'automate
et du switch Ethernet.
État de défaut
État du module
État du réseau
État de liaison A (port Ethernet 1)
État de liaison B (port Ethernet 2)
Nature de l' é tat
Majeur récupérable ou
Majeur irrécupérable
Majeur récupérable ou
Majeur irrécupérable
Majeur récupérable
Majeur irrécupérable
127
