• Pointe positive du multimètre
blanc "1"
• Pointe négative du multimètre
noir "2"
c. Placer le contacteur à clé sur "ON".
d. Soulever la roue avant et la faire tourner len-
tement.
e. Mesurer la tension. Pour chaque rotation
complète de la roue avant, la tension affichée
doit suivre le cycle de 0 V
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Monter :
• Optique de phare complète
Se reporter à "TÊTE DE FOURCHE" à la
page 4-44.
FAS28300

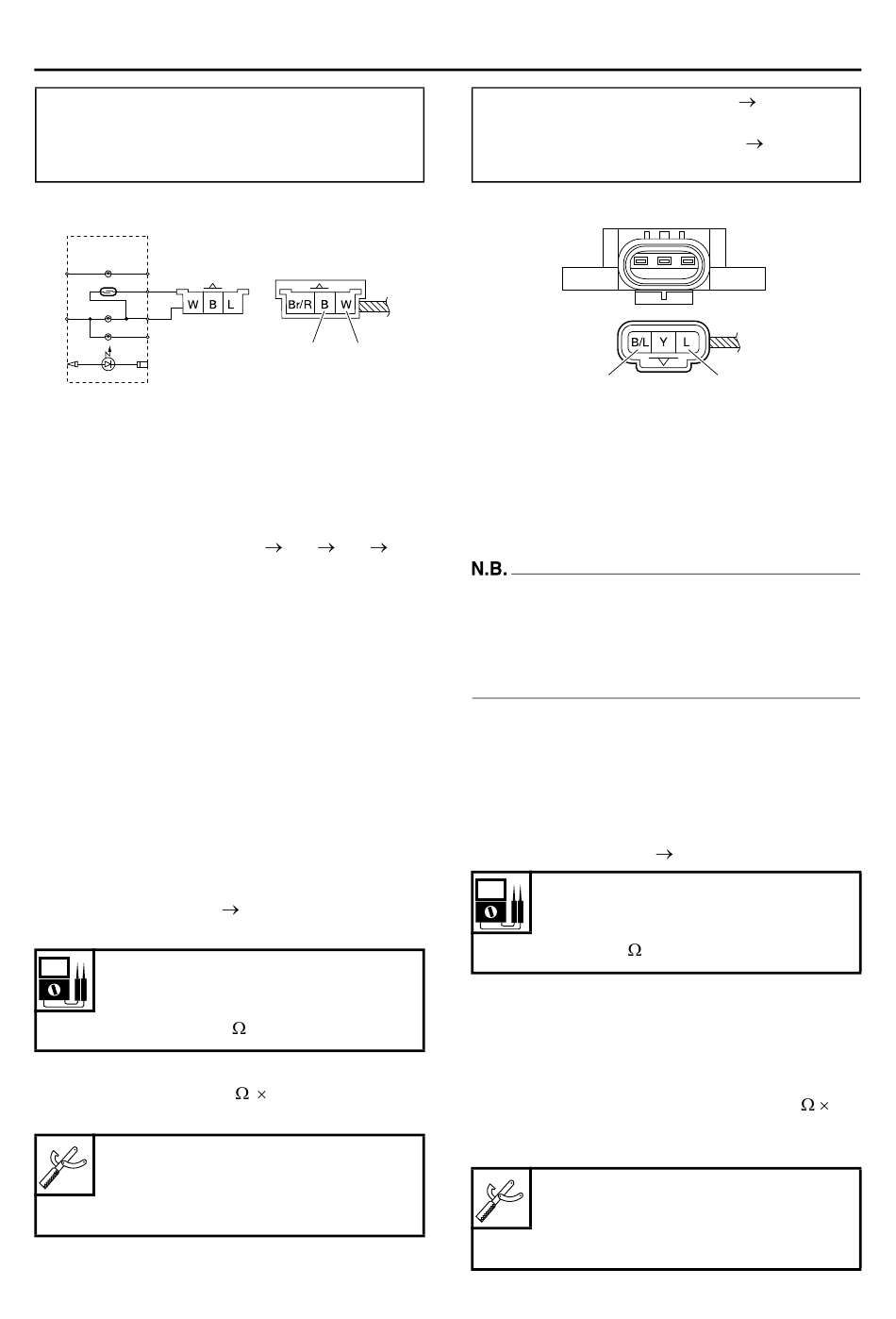

CONTRÔLE DU CAPTEUR DE POSITION DU
PAPILLON DES GAZ
1. Déposer :
• Capteur de position de papillon des gaz
(du boîtier d'injection)
2. Contrôler :
• Résistance maximale du capteur de position
de papillon des gaz
Hors spécifications
de position du papillon des gaz.
Capteur de position de papillon
des gaz
Résistance
1.75–3.25 k (L-B/L)
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Relier le multimètre (
position du papillon des gaz, comme illustré.
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
1
2
5 V 0 V 5 V.
Remplacer le capteur
1k) au capteur de
COMPOSANTS ÉLECTRIQUES
• Pointe positive du multimètre
bleu "1"
• Pointe négative du multimètre
noir/bleu "2"
b. Vérifier la résistance maximum du capteur de
position du papillon des gaz.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Monter :
• Capteur de position de papillon des gaz
Veiller à ajuster correctement l'inclinaison du
capteur de position de papillon des gaz en ins-
tallant ce dernier. Se reporter à "RÉGLAGE DU
CAPTEUR DE POSITION DU PAPILLON DES
GAZ" à la page 6-14.
FAS28371
CONTRÔLE DU SOLÉNOÏDE DU SYSTÈME
D'ADMISSION D'AIR À L'ÉCHAPPEMENT
1. Contrôler :
• Résistance du solénoïde du système d'ad-
mission d'air à l'échappement
Hors spécifications
Système d'admission d'air à
l'échappement
Résistance du solénoïde
20–24
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Retirer le coupleur du solénoïde du système
d'admission d'air à l'échappement du solé-
noïde du système d'admission d'air à
l'échappement.
b. Relier, comme illustré, un multimètre (
aux bornes du solénoïde du système d'ad-
mission d'air à l'échappement.
Multimètre
90890-03112
Multimètre analogue
YU-03112-C
7-73
2
1
Remplacer.
