Honeywell RLV430 Guide De L'utilisateur

Bouton de réglage du jour
Boutons Haut/Bas
Ouverture de réinitialisation
Description
Le thermostat RLV430 peut servir à commander un appareil de
chauffage électrique tel qu'une plinthe chauffante, un plancher chauf-
fant, un plafond radiant, un convecteur ou un ventiloconvecteur.
Ce thermostat ne peut pas être utilisé dans les cas suivants :
• si la charge résistive est inférieure à 2 A
• si la charge résistive est supérieure à 14,6 A
• si l'appareil est muni d'un contacteur ou d'un relais (charge
inductive)
• si l'appareil de chauffage est un système central
PIÈCES FOURNIES
• Un (1) thermostat
• Deux (2) vis de montage 6-32
• Deux (2) connecteurs sans soudure
Installation
COUPER L'ALIMENTATION DU SYSTÈME DE CHAUFFAGE AFIN
D'ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE.
Tous les câbles et les connexions doivent être conformes au
code d'électricité local.
Les fils du thermostat qui servent aux raccordements de ligne et
de charge sont étamés. Des connecteurs CO/ALR spéciaux doi-
vent être utilisés si ces fils doivent être reliés à des conducteurs
d'aluminium.
Installer le thermostat sur une boîte électrique.
Installer le thermostat à environ 1,5 mètres du sol, sur une cloi-
son intérieure faisant face à l'appareil de chauffage.
Éviter les endroits où il y a des courants d'air (comme le haut
d'un escalier ou une sortie d'air), des points d'air stagnant
(comme derrière une porte), des rayons de soleil.
Ne pas installer le thermostat sur un mur qui dissimule des con-
duits d'air ou d'une cheminée.
Les fils du thermostat ne sont pas polarisés; le sens du branche-
ment n'a donc aucune importance.

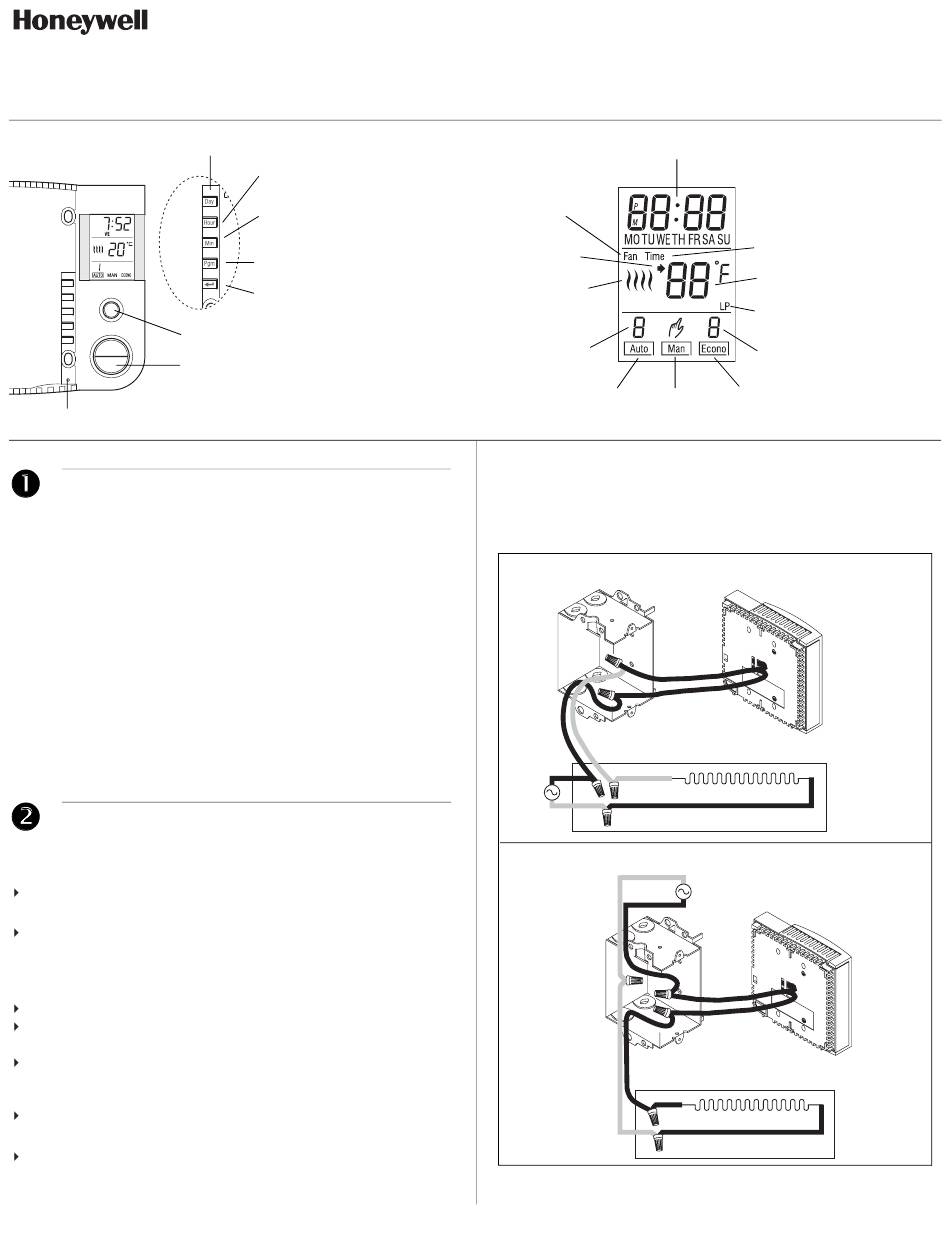

RLV430
Bouton de réglage
de l'heure
Bouton de réglage
des minutes
Bouton Programme
Bouton Retour
Bouton Mode
Apparaît si le thermostat
est configuré pour
l'utilisation d'un appareil
de chauffage muni d'un
ventilateur
Apparaît lorsque la température
de consigne est affichée
Indicateur de puissance
de chauffage
Numéro de la période
du mode automatique
Mode
automatique
1) Raccordement des fils
1.
Raccorder les fils du thermostat aux fils de l'appareil de chauffage
(charge) et de l'alimentation en utilisant des connecteurs sans sou-
dure pour fils de cuivre.
2 fils
2.
4 fils
Guide de l'utilisateur
Thermostat programmable
Heure et jour
Clignote lorsque l'horloge
a été réinitialisée
Température
S'affiche lors d'une
panne de courant
Numéro du réglage
du mode économie
Mode
Mode
économie
manuel
69-1855F-1 2008-01-30
RLV430
1/4
