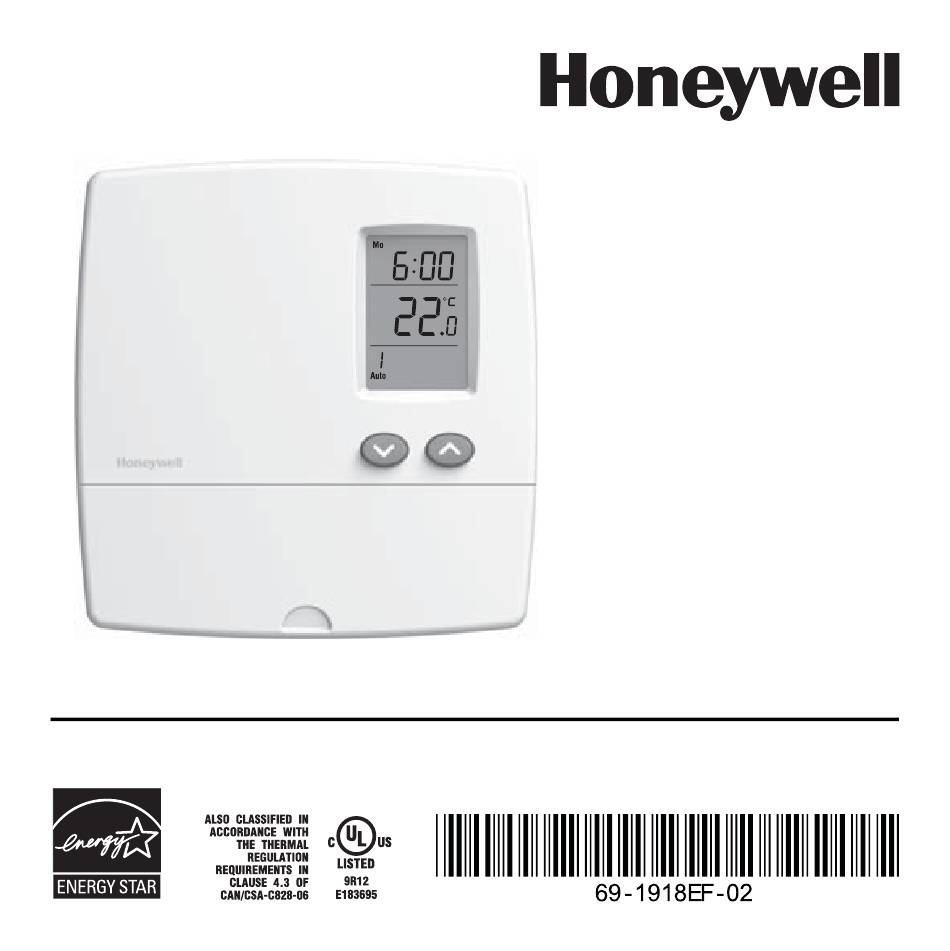

Honeywell RLV4300 Guide Du Propriétaire
Thermostat programmable 5-2
Table des Matières
Les langues disponibles
Les langues disponibles
Liens rapides
Chapitres
Table des Matières
Manuels Connexes pour Honeywell RLV4300
Sommaire des Matières pour Honeywell RLV4300
- Page 25 Guide du propriétaire RLV4300 Thermostat programmable 5-2 firealarmresources.com...
- Page 26 Guide du propriétaire 69-1918EF-02 Table des matières Aperçu À propos du thermostat ..................1 Contrôles....................... 2 Affichage ....................... 3 Installation Directives d’installation..................4 Branchement ......................5 Installer le thermostat .................... 6 Fonctionnement Réglages avancés....................7 Réglage de l’heure et du jour ................10 Affichage et réglage de la température ..............11 Mode Automatique ....................
-
Page 27: À Propos Du Thermostat
RLV4300 À propos du thermostat Ce thermostat est conçu pour commander un appareil de chauffage électrique tel qu’une plinthe chauffante, un plafond radiant, un convecteur ou un ventiloconvecteur. Ce thermostat NE PEUT être utilisé avec : • une charge résistive inférieure à 1,25 A •... -
Page 28: Contrôles
Guide du propriétaire 69-1918EF-02 Contrôles Écran Boutons Haut/Bas Bouton Programme Bouton Retour Bouton Mode Réglages Tirer le couvercle avancés vers le bas Réglage des minutes Réglage de l’heure Réglage du jour firealarmresources.com... -
Page 29: Affichage
RLV4300 Affichage Heure et jour Apparaît lorsque le thermostat est configuré pour un Apparaît lorsque ventiloconvecteur la température de consigne est Apparaît lors d’une affichée panne de courant Apparaît lorsque Température l’horloge a été réinitialisée Indicateur de l’intensité du chauffage... -
Page 30: Directives D'installation
Guide du propriétaire 69-1918EF-02 Directives d’installation METTRE LE SYSTÈME DE CHAUFFAGE HORS TENSION AFIN D’ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE. Tous les câbles et les connexions doivent être conformes au code d’électricité local. Les fils du thermostat qui servent aux raccordements de ligne et de charge sont étamés. -
Page 31: Branchement
RLV4300 Branchement Brancher le thermostat au système de chauffage (charge) et à l’alimentation en utilisant des connecteurs sans soudure pour fils de cuivre. Installation à 4 fils Installation à 2 fils firealarmresources.com... -
Page 32: Installer Le Thermostat
Guide du propriétaire 69-1918EF-02 Installer le thermostat Desserrer la vis sous le thermostat et séparer la façade du thermostat de la plaque murale. NOTA : La vis ne peut être complètement retirée. Fixer le thermostat à la boîte électrique à l’aide des vis fournies. -
Page 33: Réglages Avancés
RLV4300 Réglages avancés NOTA : Les tableaux des paramètres sont sur les pages suivantes. Tirer le couvercle vers le bas. Insérer brièvement un objet pointu (par exemple: un trombone) dans l’ouverture des réglages avancés. Le premier paramètre apparaîtra. Pour afficher le paramètre suivant, appuyer sur le bouton Mode. -
Page 34: Réglages Avancés (Suite)
Guide du propriétaire 69-1918EF-02 Réglages avancés (suite) Affichage Affichage Paramètre et options et réglage Paramètre et options et réglage par défaut par défaut Format d’affichage de la Format d’affichage de l’heure température • 12 h / 24 h • °C / °F Démarrage anticipé... - Page 35 RLV4300 Réglages avancés (suite) Affichage Affichage Paramètre et options et réglage Paramètre et options et réglage par défaut par défaut Année *** Mois *** • 00 - 99 • 1 - 12 Jour *** Durée du cycle **** • 1 - 31 •...
-
Page 36: Réglage De L'heure Et Du Jour
Guide du propriétaire 69-1918EF-02 Réglage de l’heure et du jour Régler l’horloge lorsque Time apparaît à l’écran. Cette situation se produit lorsque le thermostat est mis sous tension pour la première fois ou après une panne de courant de plus de 5 heu- res. -
Page 37: Affichage Et Réglage De La Température
RLV4300 Affichage et réglage de la température Le thermostat affiche normalement la température (mesurée) de la pièce. • Pour voir la température de consigne (réglée), appuyer une fois sur le bouton Haut ou Bas. La température de consi- gne restera affichée pendant 5 secondes. -
Page 38: Mode Automatique
Guide du propriétaire 69-1918EF-02 Mode Automatique (utiliser l’horaire) Pour placer le thermostat en mode Automatique, appuyer sur le bouton Mode jusqu’à ce que Auto apparaisse à l’écran. La période en cours est affichée. Dans ce mode, le thermostat suit l’horaire programmé. Vous pouvez programmer jusqu'à... -
Page 39: Mode Automatique (Suite)
RLV4300 Mode Automatique (suite) Pour modifier l’horaire : Appuyer sur le bouton Mode jusqu’à ce que Auto apparaisse à l’écran. Appuyer sur le bouton Pgm. La période 1 pour les jours de la semaine (lundi au vendredi) est affichée. Pour changer de période, appuyer sur le bouton Pgm jusqu’à ce que la période désirée soit affichée. - Page 40 Guide du propriétaire 69-1918EF-02 Mode Automatique (suite) firealarmresources.com...
-
Page 41: Mode Manuel
RLV4300 Mode Manuel (dérogation permanente à l’horaire) Pour placer le thermostat en mode Manuel, appuyer sur le bouton Mode jusqu’à ce que Man apparaisse à l’écran. Appuyer sur le bouton Haut ou Bas pour régler la tempéra- ture. Dans ce mode, toute modification au réglage de tempéra- ture doit être faite manuellement. - Page 42 Guide du propriétaire 69-1918EF-02 Mode Économie (suite) Le mode Économie utilise deux périodes que vous pouvez régler comme suit : Période Température Heure du début de la période Régler le jour et l’heure auxquels vous dési- Régler à un niveau rez que la température commence à...
- Page 43 RLV4300 Mode Économie (suite) Pour programmer les deux périodes du mode Économie : Appuyer sur le bouton Mode jusqu’à ce que Econo apparaisse à l’écran. Appuyer sur le bouton Pgm. La période 1 est affichée. Appuyer sur le bouton Day pour régler le jour du début de la période.
-
Page 44: Panne De Courant
Guide du propriétaire 69-1918EF-02 Panne de courant Lors d'une panne de courant, l’écran reste allumé pendant les 2 premières minutes. Durant cette période, la mention LP est affi- chée et tous les boutons sont désactivés. Ensuite, l’écran s’éteint. Les réglages sont sauvegardés en mémoire. Au retour du courant, le thermostat retourne au mode de fonctionnement précédant la panne. -
Page 45: En Cas De Difficulté
RLV4300 En cas de difficulté PROBLÈMES SOLUTIONS Le boîtier du thermostat est chaud. Ceci est normal. Corriger la situation si : • Il y a un courant d’air à proximité. • L’autocollant sur l’écran du thermostat n’a pas La température affichée est erronée. -
Page 46: Fiche Technique
Guide du propriétaire 69-1918EF-02 Fiche technique Alimentation : 120/240 Vca, 60 Hz Charge minimale : 1,25 A (résistive seulement) 150 W @ 120 VCA 300 W @ 240 VCA Charge maximale : 12,5 A (résistive seulement) 1500 W @ 120 VCA 3000 W @ 240 VCA Plage d’affichage : 0 °C à... -
Page 47: Garantie
Garantie Honeywell garantit ce produit, à l'exception des piles, contre tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour un (1) an à partir de la date d'achat par le consommateur. -
Page 48: Solutions De Régulation Et D'automatisation
