INSTALACIÓN DEL PANEL DE LA PUERTA (Cont.)
Si se modificará la apertura de la puerta, complete este paso antes de instalar el panel de la puerta. Lea la página 13.

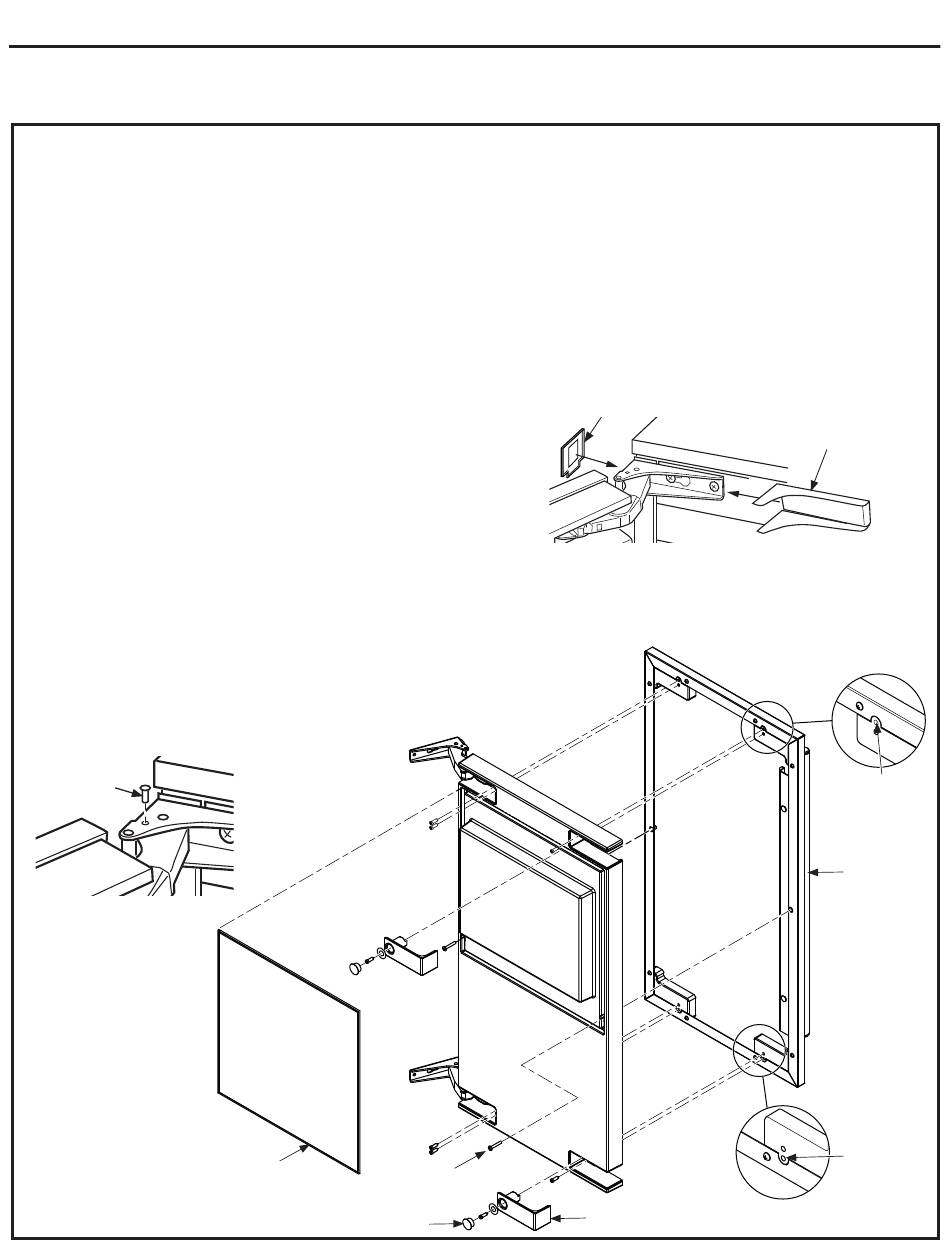

Adherencia del Panel de la Puerta
El panel será sostenido por 6 tornillos para chapa metálica y
2 tornillos para metal.
1. Retire la junta del interior de la puerta o conserve la misma
para uso posterior.
2. Retire cualquier cobertura plástica que esté recubriendo el
panel de acero inoxidable.
3. Coloque el panel de la puerta sobre la parte exterior de la
puerta y asegure el mismo con 2 tornillos para metal en el
centro izquierdo y en el centro derecho de la puerta.
4. Ajuste el panel a la puerta usando 6 tornillos para chapa
metálica. En el área de apertura opuesta al lado donde se
encuentran las bisagras, use los agujeros para tornillos más
alejados únicamente.
5. Coloque las tapas sobre las áreas de apertura de las bisagras
y asegure cada tapa a la puerta usando un tornillo para
chapa metálica y una arandela.
6. Inserte el tapón del orificio sobre el tornillo instalado en el paso 5.
7. Vuelva a colocar la junta en su posición original.
8. Adhiera la puerta al gabinete usando los tornillos originales.
IMPORTANTE: En algunas situaciones, la puerta se puede
abrir demasiado y dañar los gabinetes adyacentes. A fin
de evitar esto, inserte un Perno de Bloqueo (incluido en
el paquete de herramientas) en el agujero provisto en las
bisagras superior e inferior. Coloque el perno en el agujero
hasta que la cabeza quede alineada con la bisagra.
Perno de
Bloqueo
Instrucciones de Instalación
Junta
Tornillo
para Metal
Tapón del Orificio
9. Deslice las tapas de las bisagras del paquete de
herramientas sobre cada bisagra.
10. Adhiera las tapas laterales del paquete de herramientas
sobre la bisagra, retirando la tapa sobre el adhesivo y
colocando la misma sobre el costado de la bisagra.
NOTA: Si la unidad será empotrada, se podrá usar un
tornillo para asegurar la misma al gabinete en lugar de
instalar las tapas laterales.
Tapa Lateral
11. Vuelva a colocar el zócalo y el panel de servicio frontal
a sus posiciones originales y adhiera los mismos al
gabinete usando los tornillos originales.
Tapa
Tapa de la
Bisagra
Use el agujero
SUPERIOR en
la parte más
alta
Panel de la
Puerta
Use el
agujero
INFERIOR
en la parte
más baja
