NEDERLANDS
4.5 Een kachelpijp met een
bovenuitlaat verbinden
Het product wordt door de fabriek geleverd met een
rookuitlaat als bovenuitlaat.

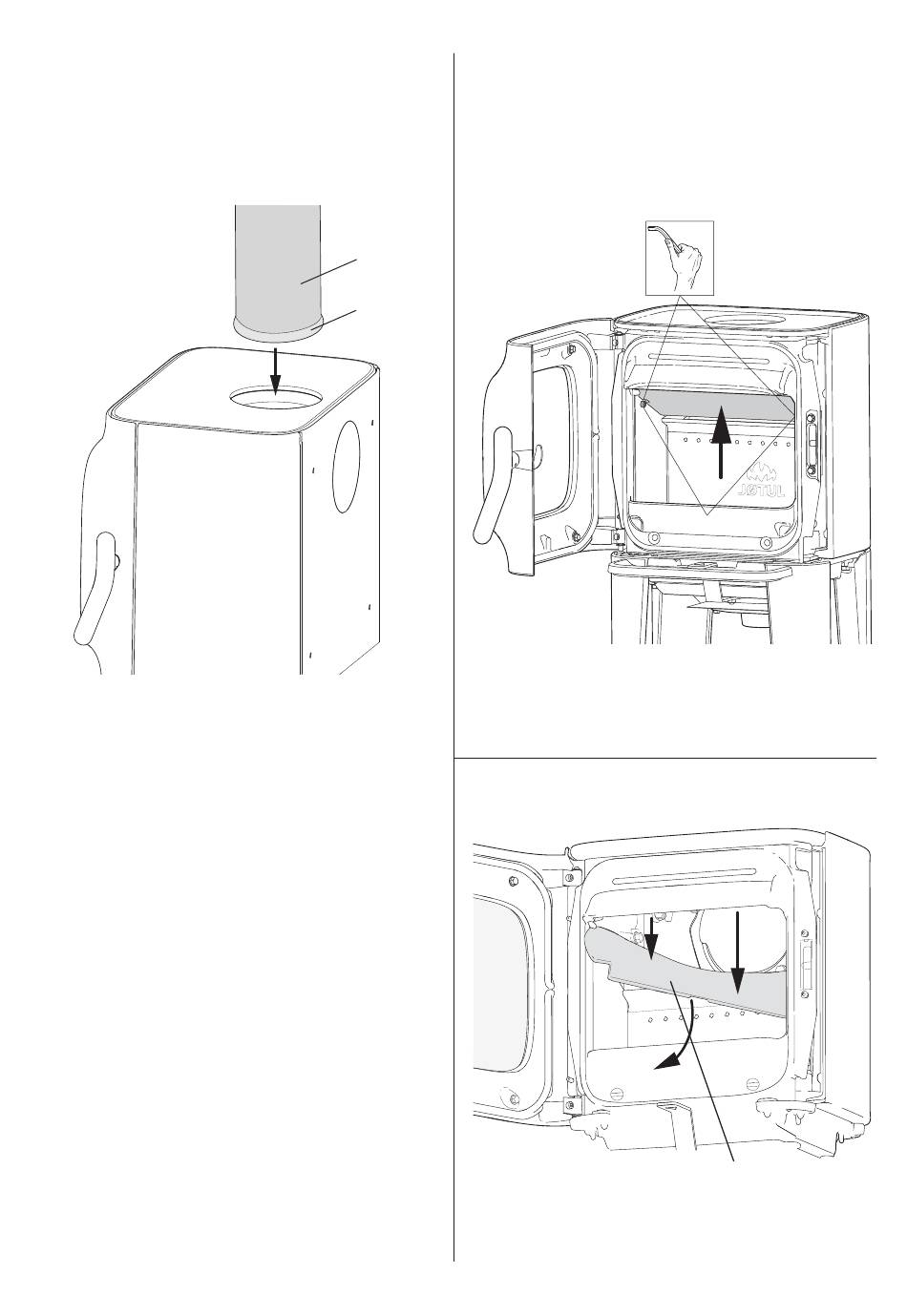

Afb. 18
1. Leid de kachelpijp (A) door de bovenplaat en plaats
deze vervolgens in de bovenste rookuitlaat.
2. Goed afdichten met een pakking (B).
18
4.6 Een kachelpijp met een
achteruitlaat verbinden
Het product wordt door de fabriek geleverd met een
rookuitlaat als bovenuitlaat. Als u een achteruitlaat wilt,
gaat u als volgt te werk:
Afb. 19
A
B
1. Verwijder de keerplaat door de achterrand op te tillen en
deze vervolgens uit de verbrandingskamer te draaien.
Draai de twee schroeven.
Afb. 20
1. Plaats het product in de juiste positie. Zie afb. 1.
2. Verwijder de uitlaatplaat (A).
A
A
