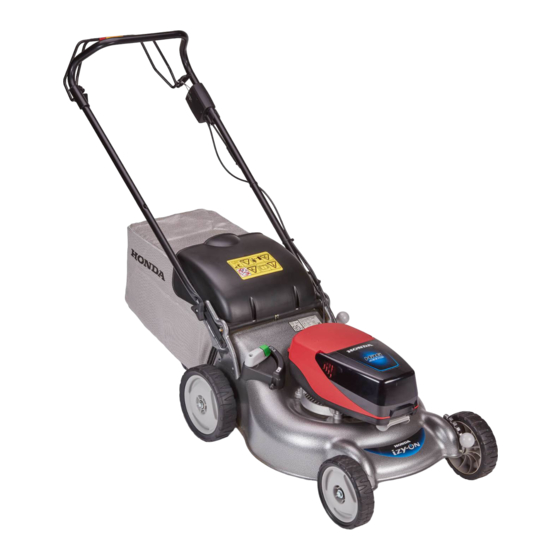

Tondeuse sur batterie
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 19

Liens rapides

FOREWORD
You have just purchased a Honda battery powered lawnmower and
we thank you for your confidence in us.
This manual has been written to familiarize you with your machine,
to enable you to use it in the best possible conditions and to carry
out its maintenance.
Our aim is to make you benefit to the full from technological
advances, from new equipment and materials and from our
experience. This is why we regularly make improvements to our
models. Thus, the specifications and information contained in this
manual may be modified without prior notice and without obligation
to update it.
The illustrations in this manual show the most suitable model to
represent the topic dealt with.
The other illustrations common to all types are based on the
HRG466XB.
If you have a problem, or if you have any questions concerning the
machine, contact your servicing dealer.
Keep this manual handy so you can refer it at any time. If you sell
the machine, be sure that the manual accompanies it.
We recommend that you read the guarantee policy to fully
understand your rights and responsibilities. The guarantee policy is
a separate document provided by your dealer.
No reproduction, even partial, may be made of this publication
without prior written authorisation.
SAFETY INSTRUCTIONS
For your own safety and operating comfort, it is highly
recommended that you read this manual in full.
Pay attention to these symbols and their meaning:
Indicates a high risk of severe personal injury or death if
instructions are not followed.
CAUTION:
• Indicates a possibility of personal injury or equipment damage if
instructions are not followed.
NOTE: Source of useful information.
HOW TO IDENTIFY YOUR MACHINE
CATEGORY SERIES TYPE
Sample
HRG
416XB PE
Description HRG=
Lawnmower
The model of your battery powered lawnmower is indicated on its
"Identification label"
(see page
Write down your machine's serial number here
Write down your machine's model here
Honda France Manufacturing S.A.S. - Pôle 45 - Rue des Châtaigniers
45140 ORMES - FRANCE - All rights reserved
3RVAA601
HRG416XB
00X3R-VAA-6010
HRG466XB
OPTION
EA
P= Push type
EA= Destination
Europe
S= Self propelled
UA= Destination
type
Australia
4) by a series of letter.
Printed in France
OWNER'S MANUAL
Battery powered lawnmower
HRG416XB • HRG466XB
Dedicated battery pack and charger
for these machines are needed for
operation. They are sold separately.
CONTENTS
Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Safety stickers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identification of machine . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
General description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Preparation and checks before use . . . . . . . . . . . . . . . . . . 5
Mowing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Operating hints and tips . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Useful information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Major Honda distributor addresses . . . . . . . . . . . . . . . . . . 18
"EC Declaration of Conformity" CONTENT OUTLINE . . . 19
2020
ORIGINAL INSTRUCTION
1 EN
