ЕЛЕКТРИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СХЕМЫ

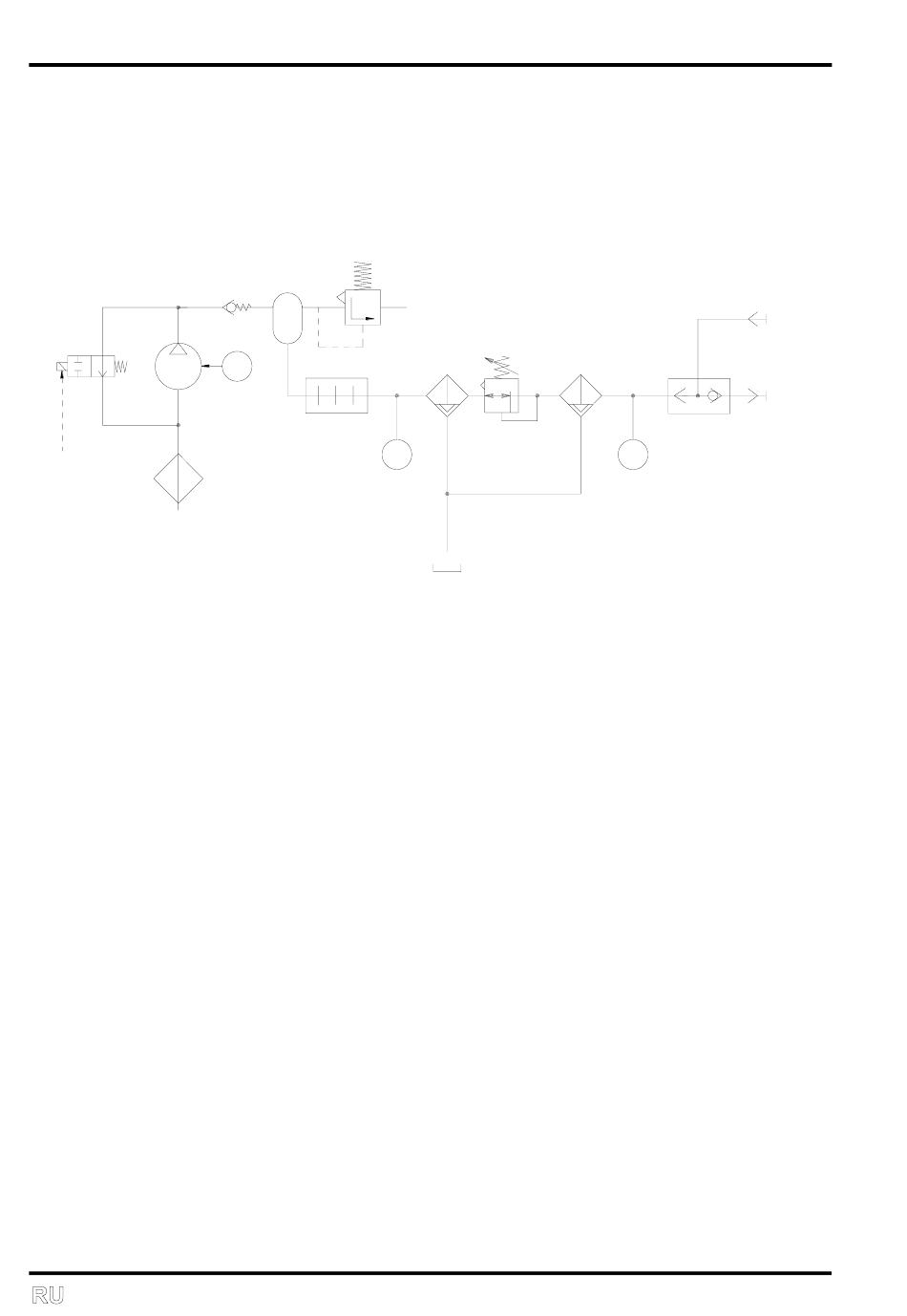

ПНЕВМАТИЧЕСКАЯ СХЕМА
3
1. Всасывающий фильтр
2. Компрессор
3. Соленоидный клапан
4. Обратный клапан
5. Охладитель
6. Фильтр с выпуском жидкости
7. Регулятор давления
8. Выход воздуха
9. Вход воздуха
10. Ресивер
11. Предохранительный клапан
12. Логический клапан
10
4
T1
2
5
1
11
7
6
P1
116
8
9
6
12
P2
NP-DK50 DS-28_02-2021
OUT
WALL
