(EN) Parts needed (not included) :
CODE
DESCRIPTION
S4
Dia. 4.2 x 16mm. (5/32" x 5/8")
Sheet Metal Screw
1
(EN)To ensure that your shed will withstand high winds,you need to anchor on the
concrete foundation.Align the shed, mark the concrete at the holes in the Foundation
Profiles and drill concrete with suitable concrete bit to accept Dia 6mm wall plug.
(Follow the assembly step in page 38).
(ES)Para asegurarse de que su nave puede soportar fuertes vientos, lo necesario para anclar
en el concreto foundation.Align el cobertizo, marcar el hormigón en los agujeros de los perfiles
de cimentación y perforación de hormigón con hormigón poco adecuada para aceptar el
enchufe de pared de diámetro 6 mm. (Sigue la etapa de montaje en la página 38).
(FR) Pour vous assurer que votre hangar va résister aux vents violents, il fallait ancrer sur le
foundation.Align béton du hangar, marquer le béton au niveau des trous dans les profils de
fondation et forage de béton avec foret à béton adapté à accepter diamètre prise murale
de 6 mm.(Suivez l'étape d'assemblage en pages 38).
2
(EN) Attach each side panel (SPB1 ,SPS1 ,FSPC1 ) on the bottom
to the Base U-channel.
Using a dia. 3mm (1/8") drill with a power drill, make six equal
distance holes on the Base U-channel through the Side Panel. Drive
a self tapping screw(S4) through the Base U-channel to the Side
Panel. Repeat this for everySide Panel. See blowup.
(ES) Fije cada panel lateral (SPB1 ,SPS1 ,FSPC1 )en la parte inferior a
la base U-canal. Usando un día. 3 mm (1/8 ") perfore con un taladro
eléctrico, hacer dos agujeros a la misma distancia de la Base del canal
U- a través del panel lateral. Introduzca un tornillo auto-roscante (S4) a
través de la Base de canal U- del panel lateral. Repita esto para cada
panel lateral. Ver ampliación.
(FR) Attachez chaque panneau latéral (SPB1 ,SPS1 ,FSPC1 ) sur le bas
des profilés U .En utilisant un foret de 3mm de dia. avec une perceuse
électrique, faites deux trous à à égale distance sur le profilé U , à travers
le Panneau Latéral. Enfoncez une vis auto-fôrante (S4) à travers le
profilé U au Panneau Latéral. Répétez ceci pour chaque panneau
latéral. Voir schéma ci-dessous
FSPC1
FSPC1
SPS1
SPS1
SPB1
SPB1
(EN) Base 'U'channel
(ES) Base canal 'U'
42
(FR) Profilé en U
(EN) IMPORTANT: USE HAND GLOVES TO PREVENT INJURY.
(FR) IMPORTANT: UTILISER LES GANTS POUR PREVENIR LES ACCIDE NTS.

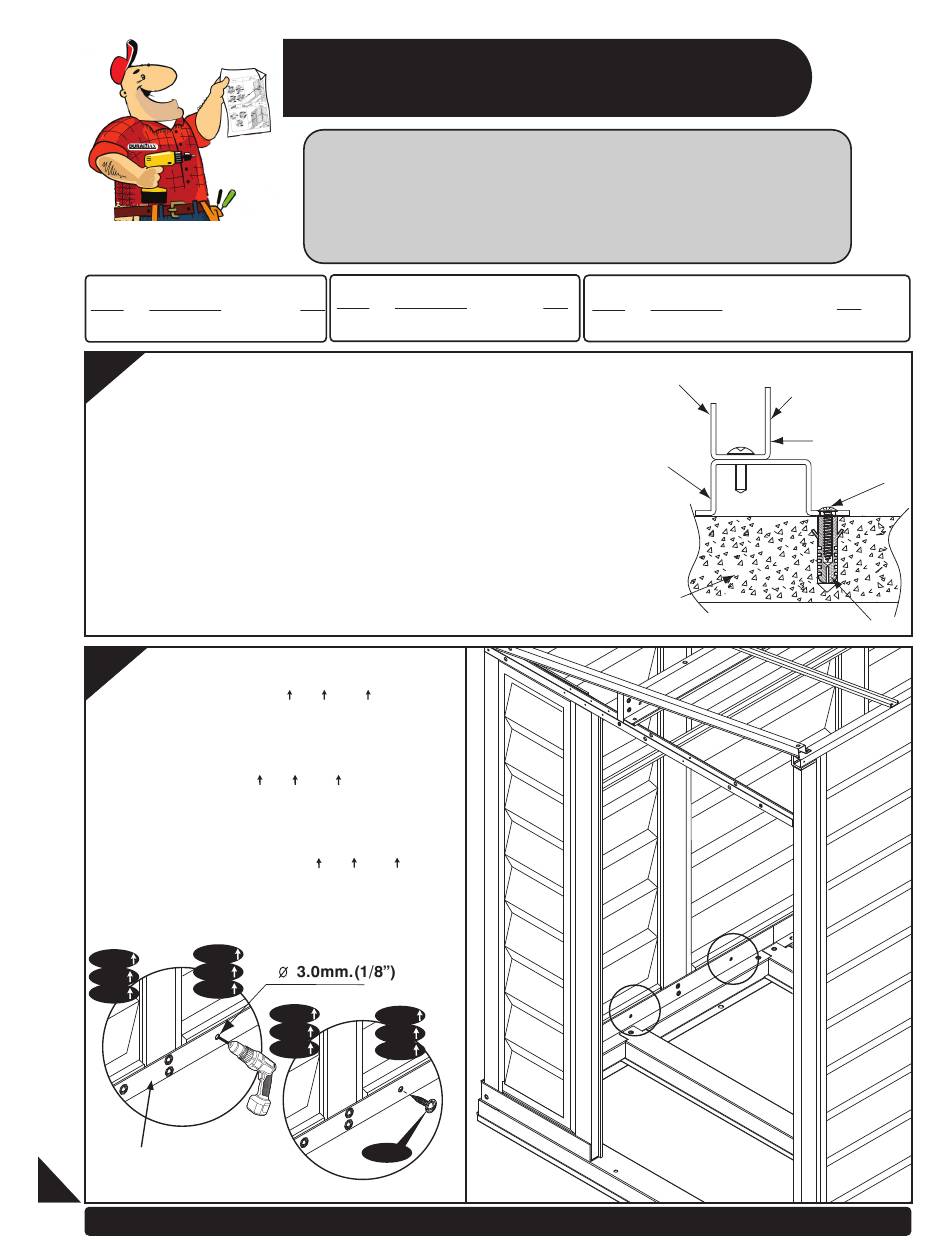

(EN) High wind area installation instructions
(ES) Instrucciones de instalación de la zona con fuertes vientos
(FR) Instructions pour une installation dans des zones de vent violent
(EN) To ensure that your shed withstands high winds, you will need the
following reinforcement.
(ES) Para asegurarse de que su cubierta resiste a vientos fuertes, se
necesita el siguiente refuerzo
(FR) Pour être sûr que votre abri supportera des vents violents, vous devrez
vous équiper des renforts suivants
(ES)Piezas necesarias (no incluidos):
CODE
DESCRIPCIÓ
QTY
S4
Dia. 4.2 x 16mm. (5/32" x 5/8")
Hoja de tornillo de metal
32
.
FSPC1
FSPC1
SPS1
SPS1
SPB1
SPB1
S4
(FR) Pièces nécessaires (non fournies avec l'abri) :
QTY
CODE
DESCRIPTION
S4
DIA. 4,2 x 16 mm. (5/32" x 5/8")
32
VIS A TOLE
(EN) Outside
(ES) Exterior
(FR) Exterieur
(EN) Foundation Frame
(ES) Marco de fundación
(FR) Cadre de la fondation
(EN) Concrete
(ES) Hormigón
(FR) Béton
(ES) IMPORTANTE: GUANTES DE MANO DE USO PARA PREVENIR LA HERIDA.
QTE
32
(EN) Base 'U'channel
(ES) Base canal 'U
(FR)
Profilé en U
(EN) Inside
(ES) Interior
(FR) Interieur
S2
