Rea® Azalea®
4.4.1 Réglage de la hauteur des poignées/barres de
manœuvre

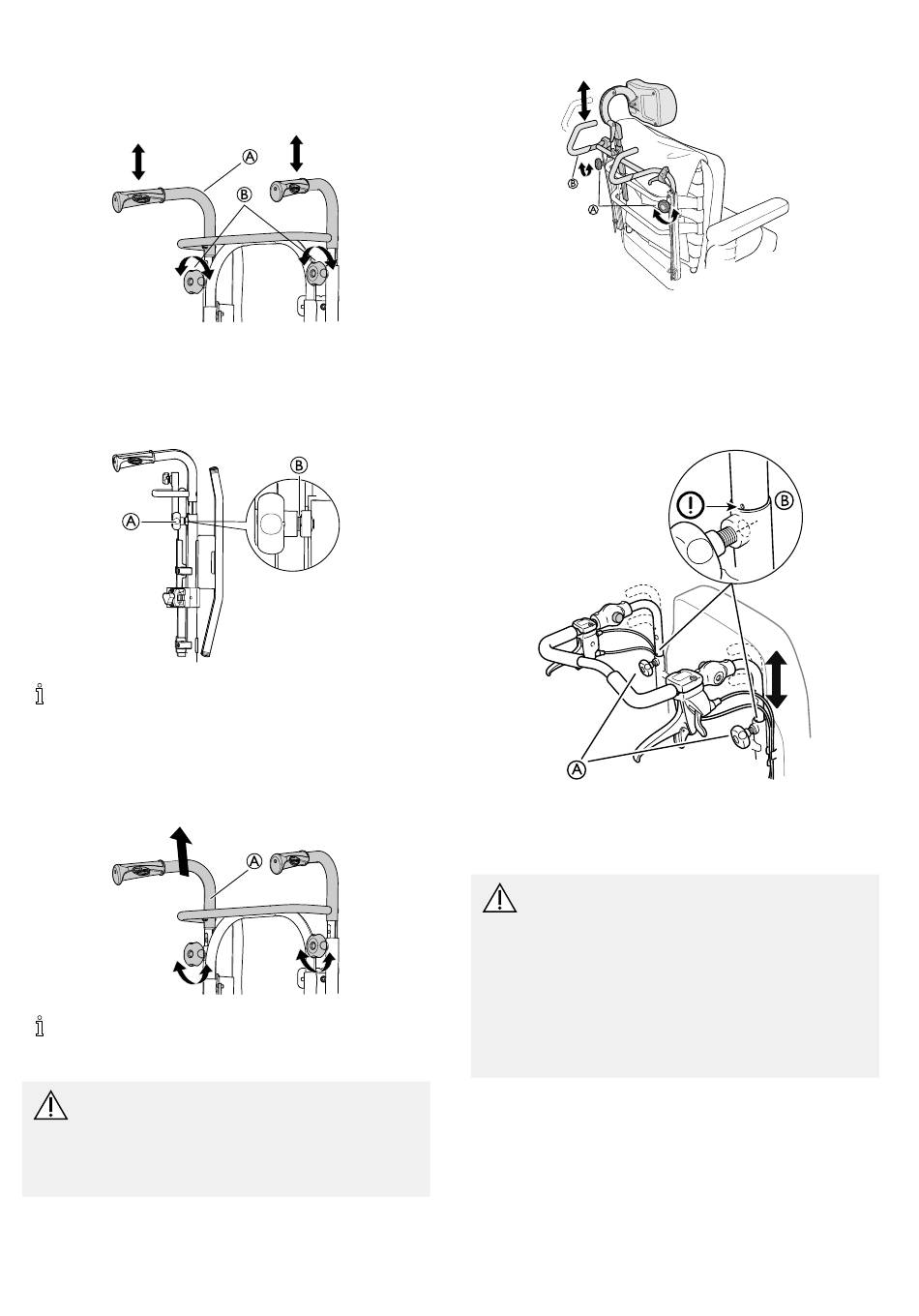

Réglage de la hauteur des poignées de poussée
1. Desserrez les manettes B.
2. Pour régler la hauteur des poignée de poussée
renforcées/de la barre de poussée A, il suffit de tirer
les poignées vers le haut ou de les pousser vers le bas.
3. Réglez à la hauteur souhaitée.
4. Resserrez les manettes.
A
Assurez-vous que la manette de la poignée de
manœuvre A est adaptée au trou des tubes. Si le
trou fileté de la manette B est visible sur plus de
2,5 mm, cela signifie que la position est incorrecte.
Abaissez ou remontez la poignée de manœuvre pour
amener la manette dans la bonne position.
La barre/les poignées de poussée renforcées A ne
doivent pas être relevées de plus de 19 cm au-dessus
de la fixation.
ATTENTION !
Risque de coincement des doigts
– Veillez à ne pas vous coincer les doigts entre les
poignées de poussée renforcées et la fixation de
l'appui-tête. (Concerne uniquement le dossier
réglable en tension).
14
A
B
B
A
Barre de manœuvre Azalea Max
B
A
1. Desserrez les manettes. A.
2. Pour régler la hauteur des poignées de manœuvre
renforcées/de la barre de manœuvre B, il suffit de tirer
les poignées vers le haut ou de les pousser vers le bas.
3. Réglez à la hauteur souhaitée.
4. Resserrez les manettes.
Réglage de la hauteur de la barre de poussée
A
1. Desserrez les manettes A.
2. Réglez les poignées à la position en hauteur voulue.
Deux positions fixes sont disponibles.
3. Resserrez les manettes.
AVERTISSEMENT !
Risque de blessure
La barre de poussée peut se desserrer des
fixations
– Veillez à ce que les repères B sur les tubes
reposent contre le tube du dossier.
– Contrôlez que les manettes sont bien serrées, la
vis de la manette devant être à peine visible. Si
la barre de poussée est en position incorrecte,
il est impossible de serrer correctement la
manette.
B
