Rea® Azalea®

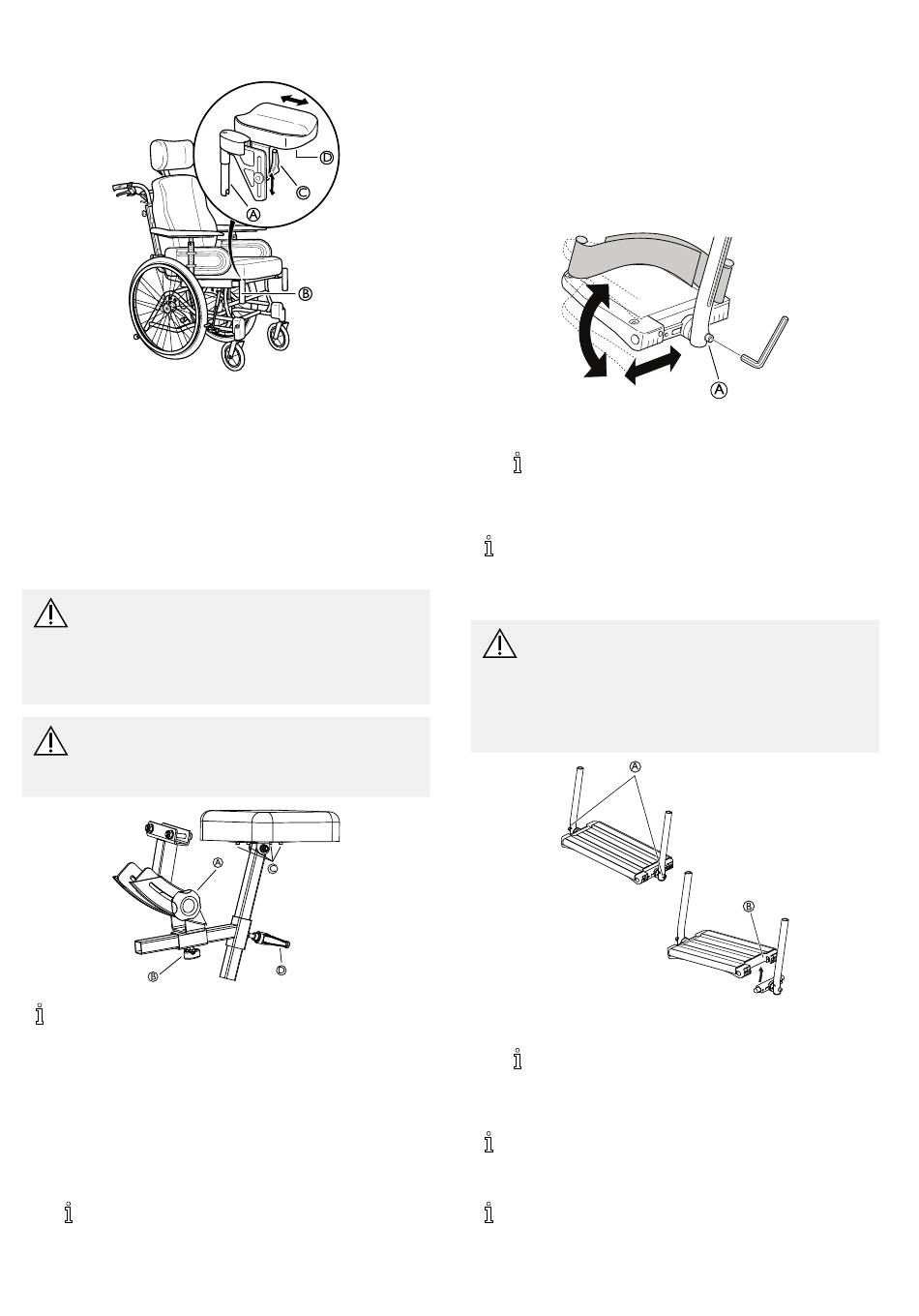

4.12.1 Repose-jambes pour amputé — cas général
1. Pour fixer les repose-jambes, poussez le tube de la
partie supérieure des reposes-jambes A à l'intérieur des
tubes du fauteuil roulant B.
2. Faites pivoter les repose-jambes vers l'intérieur pour
les verrouiller.
3. Relâchez le levier C, sur le support du coussin, afin de
régler l'angle et la hauteur du coussin.
4. Desserrez les vis D, au-dessous du coussin, afin de
régler la profondeur du coussin.
4.12.2 Repose-jambes pour amputé — Azalea Max
AVERTISSEMENT !
Risque de chute
Augmentation du risque de basculement vers
l'avant
– L'utilisateur ne doit jamais s'asseoir sur le
coussin pour amputé.
ATTENTION !
Risque de pincement
– Aucune pression ne doit être exercée sur le
support pour amputé lors des réglages.
B
Le repose-jambes pour amputé du modèle Azalea
Max est réglable en angle, en profondeur, en hauteur
et sur les côtés.
1. Desserrez la manette A et réglez à l'angle voulu.
2. Resserrez la manette.
3. Desserrez la manette B et réglez le coussin appui-mollets
à la profondeur voulue.
4. Resserrez la manette.
5. Desserrez les vis C et réglez le coussin appui-mollets
sur les côtés.
N'oubliez pas de bien resserrer les vis et les
poignées.
22
D
C
A
B
A
C
D
6. Desserrez la manette D et réglez le repose-jambes
pour amputé en hauteur.
7. Resserrez la poignée.
4.13 Palettes repose-pieds — repose-pieds
4.13.1 Réglage des palettes repose-pieds à angle réglable
Les palettes repose-pieds peuvent être réglées en profondeur
et en angle, et elles peuvent également être relevées.
1. Réglez l'angle et la profondeur en desserrant la vis A au
niveau de la fixation de la palette repose-pieds.
Outils : Clé Allen de 5 mm
2. Réglez la palette repose-pieds à la position voulue.
3. Resserrez la vis à 10 Nm.
Ne placez aucun objet sur la palette repose-pieds
tant que la vis est desserrée.
4.13.2 Réglage du repose-pieds monobloc
AVERTISSEMENT !
Risque de coincement des doigts
Vous risquez de vous coincer les doigts entre la
palette repose-pieds et la fixation.
– Veillez à ne pas vous coincer les doigts entre la
palette repose-pieds et la fixation lorsque vous
la rabattez.
A
1. Réglez l'angle et la profondeur en desserrant les deux
vis A au niveau de la fixation de la palette repose-pieds.
Outil : Clé Allen de 5 mm
2. Réglez la palette repose-pieds à la position voulue.
3. Resserrez les vis à 10 Nm.
Il est possible de relever la palette repose-pieds.
Soulevez la palette repose-pieds B comme indiqué
sur l'illustration ci-dessus.
Ne placez aucun objet sur la palette repose-pieds
tant que les vis sont desserrées.
A
B
1488755-O
