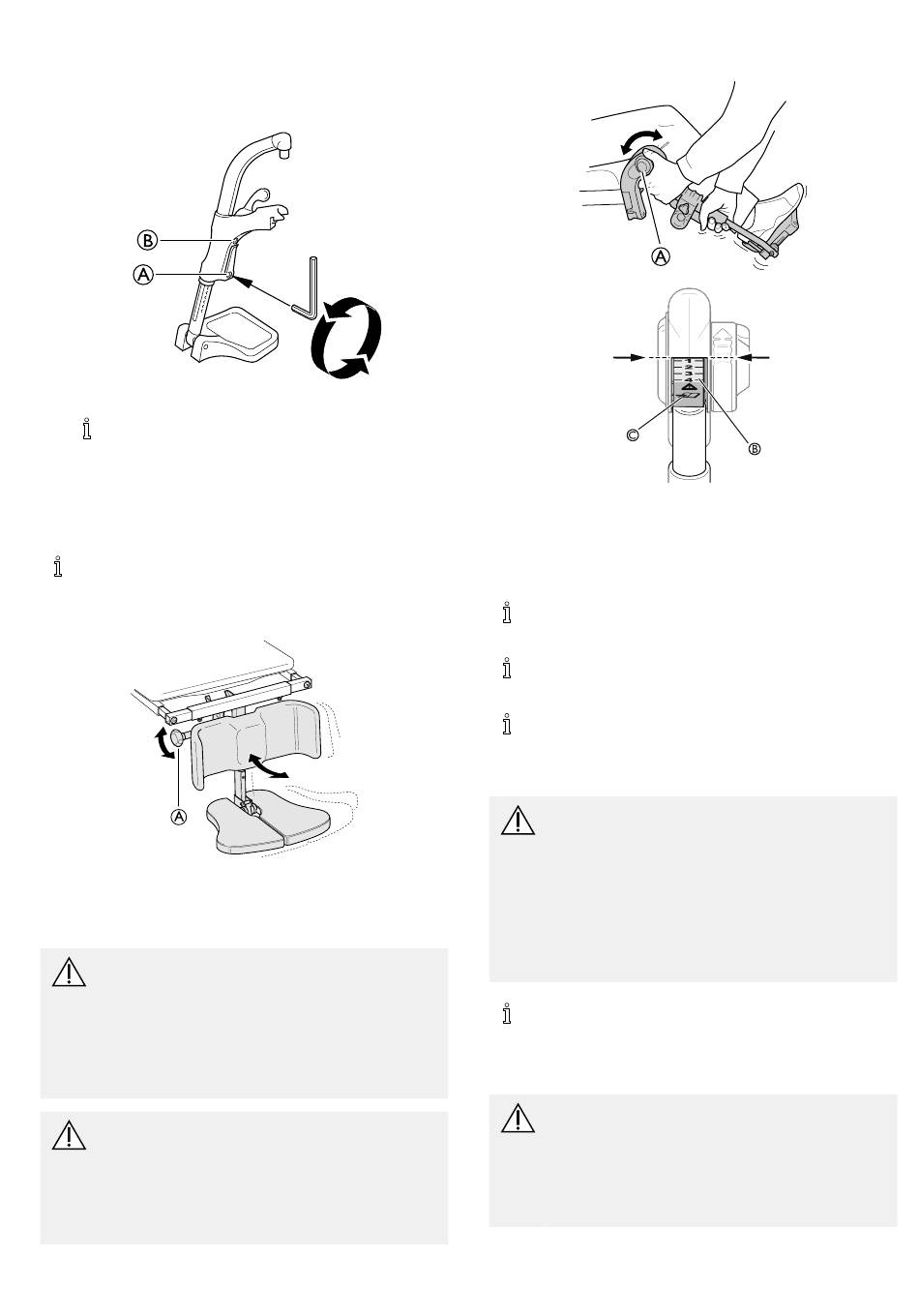

4.11.2 Repose-jambes fixe

Réglage de la hauteur du repose-jambes
B
A
1. Desserrez la vis A à l'aide d'une clé Allen.
Ne touchez pas à la vis du haut B.
2. Réglez le repose-jambes à la hauteur voulue. La vis
vient s'insérer dans l'une des encoches du tube du
repose-jambes.
3. Resserrez la vis à 8 Nm.
La distance entre la partie inférieure du repose-pieds
et le sol doit être de 40 mm au moins.
4.11.3 Réglage de l'angle du repose-jambes central
A
1. Desserrez la molette de réglage A.
2. Soutenez la palette repose-pieds de l'autre main.
3. Réglez le repose-jambes à l'angle souhaité.
4. Resserrez la molette.
AVERTISSEMENT !
Risque de coincement des doigts
Lors du réglage de la palette repose-pieds, vous
risquez de vous coincer les doigts.
– Serrez la molette de réglage d'une main en
soutenant la palette repose-pieds de l'autre
pour éviter de vous coincer les doigts (ou ceux
d'une autre personne).
ATTENTION !
Risque de détérioration
Le repose-jambes risque d'endommager le sol.
– Lorsque le siège est incliné vers l'avant sur un
fauteuil équipé d'un repose-jambes long avec
une faible hauteur d'assise, le repose-jambes
risque de heurter le sol et de l'endommager.
1488755-O

4.11.4 Repose-jambes Azalea Max

A
1. Tirez le levier A d'une main tout en soutenant le
repose-jambes de l'autre main.
2. Lorsque l'angle souhaité est obtenu, relâchez le levier.
Le repose-jambes se verrouille alors dans l'une des
positions prédéfinies B.
Pour le modèle Azalea Max, quatre positions sont
possibles.
Le réglage doit être effectué en fonction du réglage
des coussins appui-mollets.
Des réglages en position supérieure (zone de couleur
rouge) C sont possibles, mais NON recommandés
car le repose-jambes risquerait de ne pas pouvoir
supporter le poids supplémentaire.
AVERTISSEMENT !
Risque de détérioration
Détérioration du mécanisme
– Ne placez aucun objet lourd sur le
repose-jambes et ne laissez pas d'enfant
s'asseoir dessus. Cela risquerait d'endommager
le mécanisme.
– N'appuyez pas sur le repose-jambes lors
du réglage de l'angle. Le levier doit être
intégralement ouvert.
La distance entre la partie inférieure du repose-pieds
et le sol doit être de 40 mm au moins.
4.12 Repose-jambes pour amputé
AVERTISSEMENT !
Risque de basculement
Il existe un risque accru de basculement pour les
utilisateurs amputés
– Utilisez des dispositifs anti-bascule et/ou
rééquilibrez le fauteuil roulant en cas
d'utilisation de repose-jambes pour amputé.
Composants et fonction
1
2
3
4
