Rea® Azalea®

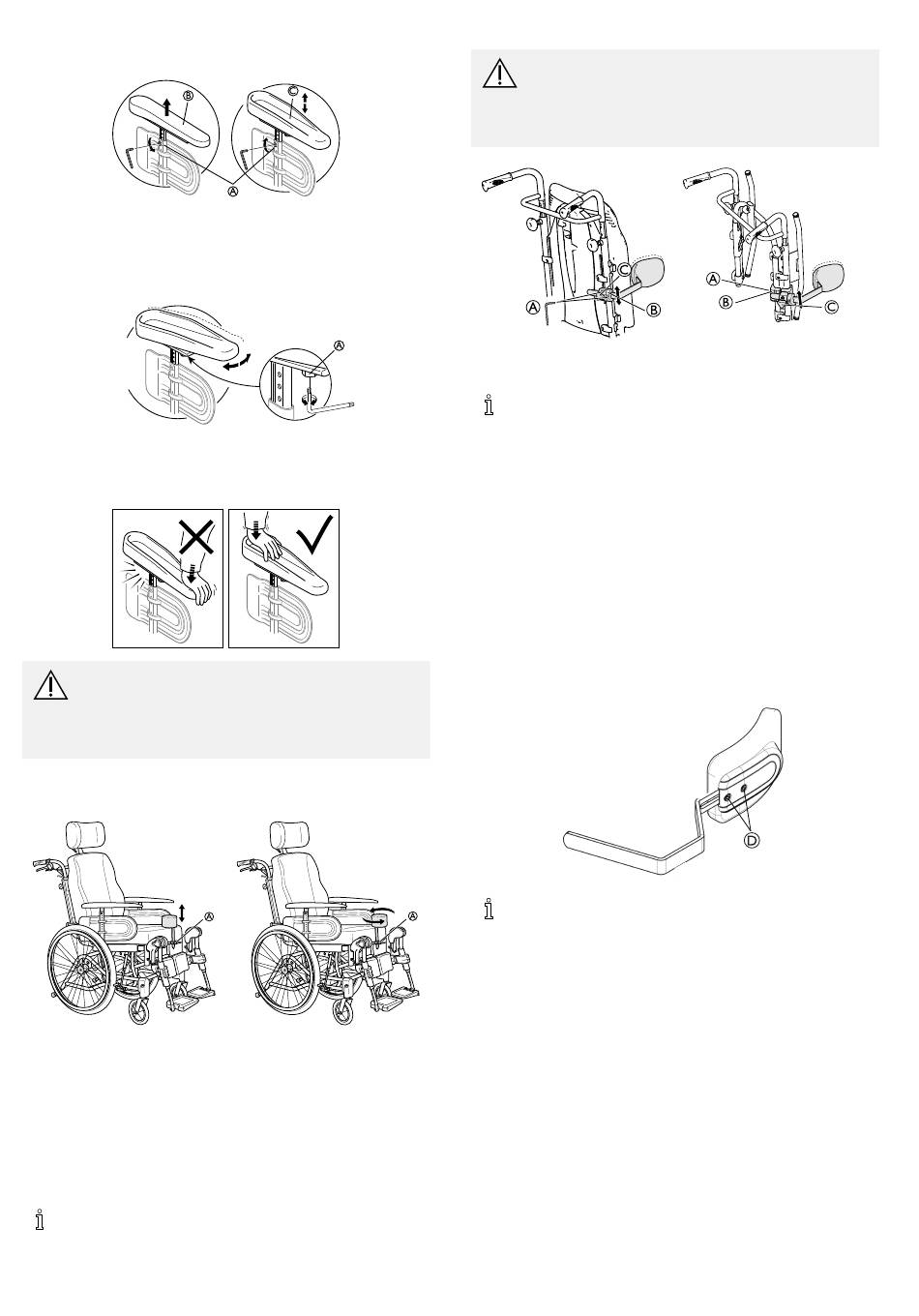

5.7 Accoudoir pour utilisateur hémiplégique
B
1. Desserrez la vis A.
2. Retirez l'accoudoir d'origine B.
3. Montez l'accoudoir pour utilisateur hémiplégique C sur
la tige de l'accoudoir.
4. Resserrez la vis A.
5. Il est possible de régler l'angle de l'accoudoir pour
utilisateur hémiplégique. Vous pouvez également
augmenter/diminuer sa résistance en réglant la vis A.
AVERTISSEMENT !
Risque de détérioration
Détérioration de l'accoudoir
– N'appuyez pas sur l'avant de l'accoudoir pour
ne pas endommager la fixation de ce dernier.

5.8 Coussin d'abduction

1. Le réglage de la hauteur et le retrait s'effectuent à l'aide
de la manette A.
2. La profondeur est réglée vers l'avant ou vers l'arrière.
Desserrez la manette A et tournez-la.

5.9 Support de tronc

5.9.1 Câle-tronc fixe
Les câle-troncs peuvent être réglés en hauteur, en
profondeur et sur les côtés.
28
C
A
A
A
AVERTISSEMENT !
Risque de coincement
– Veillez à ne pas vous coincer le bras entre le
câle-tronc et l'accoudoir lors de la modification
de l'angle du dossier.
A
Plaque de dossier
Outils : clé Allen de 5 mm
Réglage en hauteur
1. Pour régler la hauteur, vous devez commencer par
desserrer la ou les vis A.
2. Déplacez la fixation B vers le haut ou vers le bas.
3. Resserrez la ou les vis.
Réglage sur les côtés
1. Pour régler les câle-troncs sur les côtés, desserrez la
molette C.
2. Déplacez le support sur le côté jusqu'à la position
voulue.
3. Resserrez la molette C.
Réglage de la profondeur — coussin fixe
Outils : clé Allen de 5 mm
A
1. Pour régler la profondeur des câle-troncs, desserrez les
vis D à l'aide d'une clé Allen.
2. Déplacez le câle-tronc vers l'avant ou vers l'arrière.
3. Resserrez les vis.
4. Pour retirer le câle-tronc, desserrez la molette C et tirez
le support vers le côté et vers l'extérieur.
Réglage de la profondeur — coussin multipositions
C
A
B
B
Dossier réglable
C
