Sertisseuse Compact 100-B
NOTA ! La sertisseuse Compact 100-B et les mâchoires
Compact correspondantes sont protégés par
plusieurs brevets et demandes de brevets
américains et internationaux.
NOTA ! RIDGID propose deux types de mâchoires :
• Série Standard
• Série Compact
Celles-ci ne sont pas interchangeables. C'est à
dire que seules les mâchoires de la série Com-
pact peuvent être utilisées avec la sertisseuse
Compact 100-B. De même, seules les mâchoires
de la série Standard peuvent fonctionner avec les
appareils standards. Consultez le manuel de l'un
des appareils standard (320-E ou CT-400) pour
de plus amples renseignements concernant ces
appareils et les mâchoires correspondantes.
Inspection de la sertisseuse et
des mâchoires Compact
MISE EN GARDE !
Afin d'éviter les blessures graves, inspectez la ser-
tisseuse Compact 100-B, le chargeur de piles et
les mâchoires Compact. Ne jamais utiliser de
mâchoires Compact 100-B endommagées. Effectuez
l'inspection suivante au quotidien :
1. Enlevez la pile de la sertisseuse Compact 100-B.
2. Examinez le bâti et la gâchette de l'appareil pour
signes d'anomalies telles qu'un bâti fissuré ou des fils
exposés.
3. Examinez les mâchoires. Nettoyez les mâchoires
encrassées. Reportez-vous à la section Entretien
pour les consignes de nettoyage. Les mâchoires
encrassées peuvent produire un raccord de mau-
vaise qualité et entraîner d'importants dégâts
matériels. Remplacez systématiquement tout jeu de
mâchoires fissuré.
Remplacez le jeu de mâchoires en
MISE EN GARDE
entier. Ne jamais remplacer ses composants individuels,
à l'exception des ressorts de rappel. Un remplacement
partiel risquerait d'entraîner la défaillance des com-
posants et de graves blessures.
4. Eliminez toutes traces d'huile, de graisse ou de
crasse des poignées de l'appareil. Cela évitera que
l'appareil s'échappe en cours d'utilisation.
18
Chargeur de piles Compact 100-B
Examinez le cordon d'alimentation et sa fiche pour signes
de détérioration. Si le cordon ou sa fiche est endom-
magé, ne pas utiliser le chargeur avant de les avoir rem-
placés. Examinez le chargeur pour signes d'anomalie. Ne
pas utiliser le chargeur s'il a reçu un choc important, s'il est
tombé ou s'il a été endommagé d'une autre manière.
Montage des mâchoires de sertissage
AVERTISSEMENT
RIDGID. Utilisez les mâchoires RIDGID prévues pour le
système de raccordement et les matériaux utilisés. L'util-
isation d'autres types de mâchoires produirait une mau-
vaise étanchéité qui pourrait entraîner d'importants dégâts
matériels.
1. Enlevez la pile.
2. Tirez la broche de fixation des mâchoires au maxi-
mum (Figure 2) .

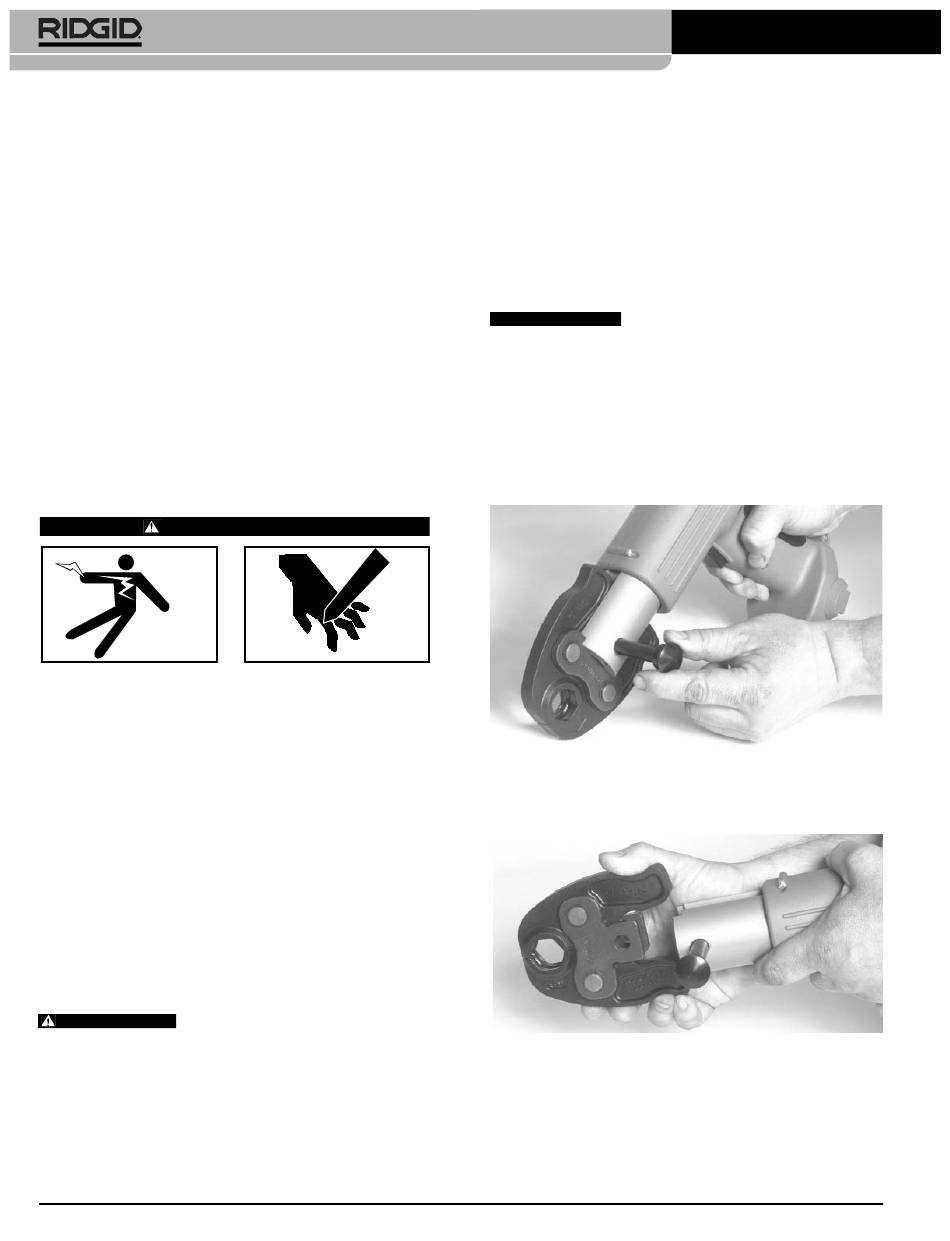

Figure 2 – Retrait de la broche de fixation des mâchoires
3. Si des mâchoires sont déjà installées dans la sertis-
seuse, retirez-les.
Figure 3 – Insertion des mâchoires dans la Compact 100-B
4. Sélectionnez les mâchoires qui correspondent à la
section des tuyaux et au type de raccords utilisés.
Examinez les mâchoires. Nettoyez-les si elles sont
encrassées. Reportez-vous à la section Entretien
pour les consignes de nettoyage.
Ridge Tool Company
Utilisez exclusivement des mâchoires
