4 Display / Panel de servicio
LED PWR

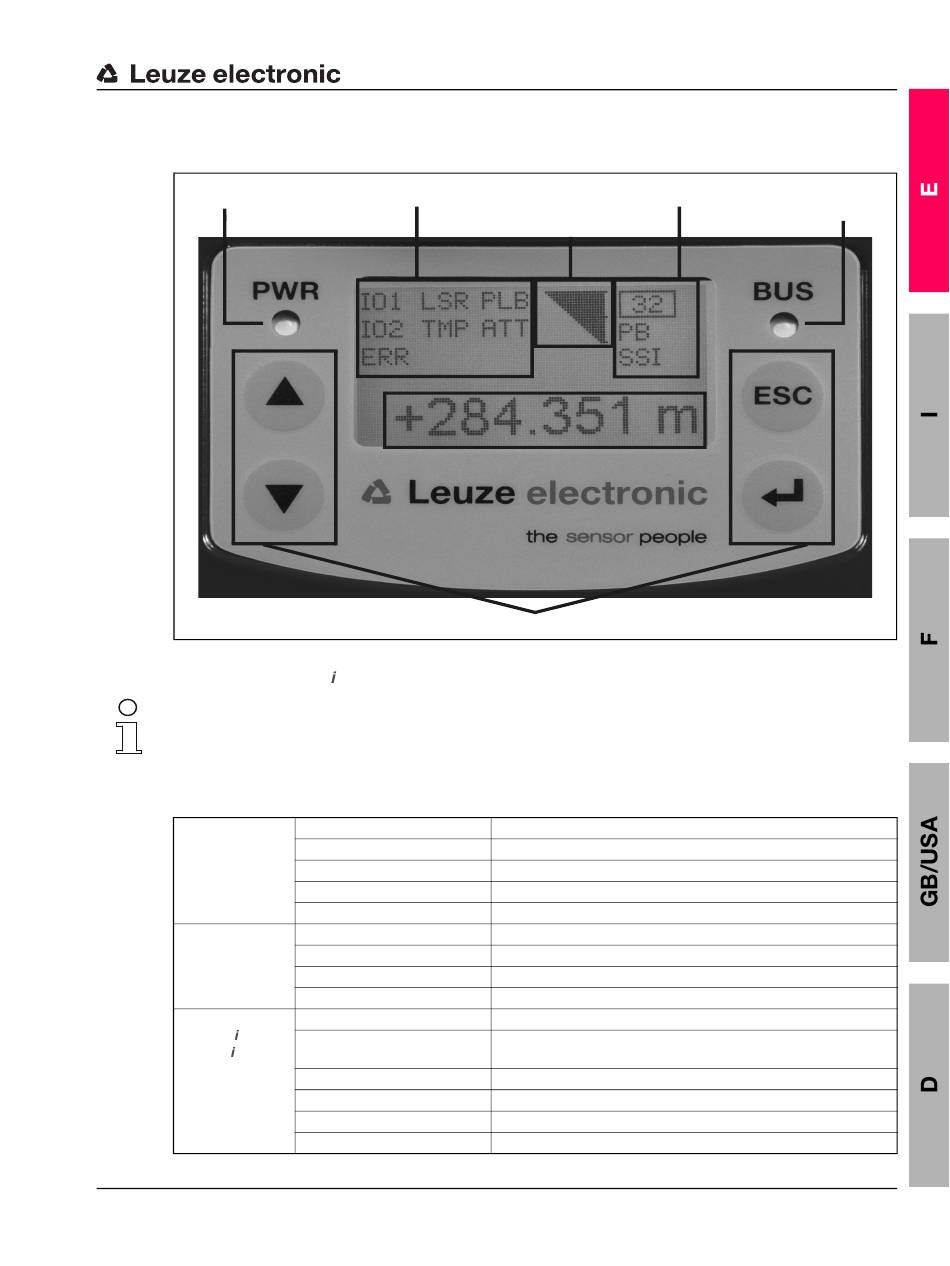

Figura 4.1: Configuración del panel de servicio con el ejemplo de la variante del equipo con PROFIBUS
AMS 304
Nota
La figura es sólo orientativa, la información del bus/interfaces, así como la denominación de
los LED no corresponde a todas las variantes de equipo.
Indicadores LED
LED PWR
LED BUS
LED NET
(AMS 355 ,
AMS 358 )
Leuze electronic
Indicación de estado
Valor medido de la distancia
Teclas de manejo
Apagado
Verde intermitente
Luz permanente verde
Rojo, parpadeante
Rojo, luz permanente
Apagado
Verde intermitente
Luz permanente verde
Rojo, parpadeante
Apagado
Verde intermitente
Luz permanente verde
Rojo, parpadeante
Rojo, luz permanente
Verde/rojo intermitente
AMS 3xx
Información de bus/interfaz
Barra gráfica
No hay alimentación
Fase de inicialización, equipo en orden
Equipo en orden
Advertencia, equipo en orden
Fallo del equipo/interrupción del haz de luz
No hay alimentación
Inicialización bus
Funcionamiento del bus correcto
Error de comunicación
Falta alimentación de tensión
Prueba de funciones, falta asignación al maestro, no hay conexión con
otras direcciones
Comunicación del bus correcta
Prueba de funciones, time out en la comunicación del bus
No es posible la comunicación con el bus
Error de comunicación, autoprueba
i
LED BUS /
NET
9
