4 Display/pannello di controllo
LED PWR

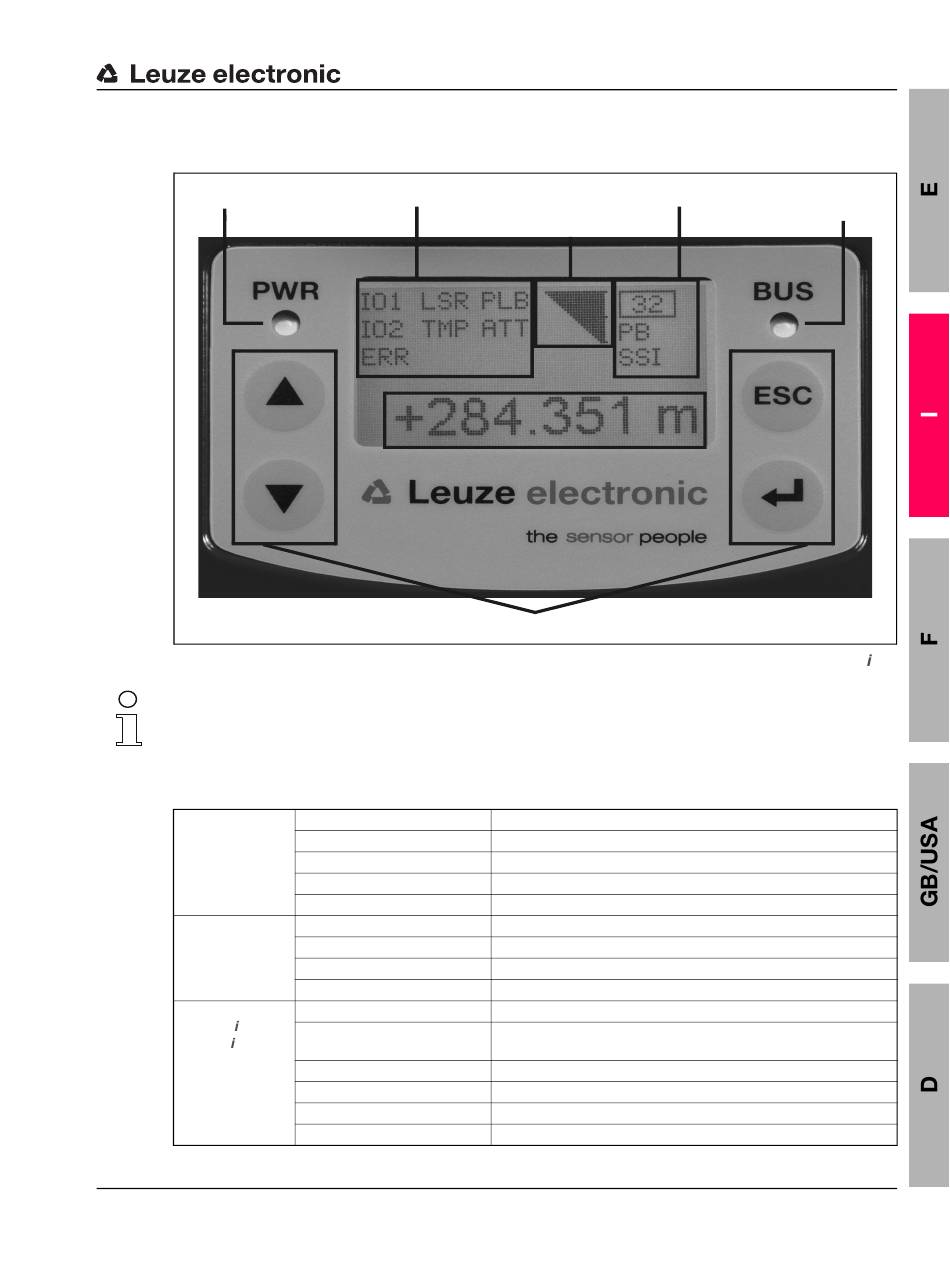

Figura 4.1: Struttura del pannello di controllo, esempio di variante di apparecchio PROFIBUSAMS 304
Avviso!
La figura serve solo come illustrazione e non corrisponde a tutte le varianti di apparecchio
per quanto riguarda le informazioni bus/interfaccia come anche la denominazione dei LED.
Indicatori a LED
LED PWR
LED BUS
LED NET
(AMS 355 ,
AMS 358 )
Leuze electronic
Indicatore di stato
Valore di misura della distanza
Pulsanti di comando
Spento
Verde lampeggiante
Verde, costantemente acceso
Rosso lampeggiante
Rosso, costantemente acceso
Spento
Verde lampeggiante
Verde, costantemente acceso
Rosso lampeggiante
Spento
Verde lampeggiante
Verde, costantemente acceso
Rosso lampeggiante
Rosso, costantemente acceso
Verde/rosso lampeggiante
AMS 3xx
Informazioni bus/interfaccia
Grafico a colonna
Tensione di esercizio non applicata
Fase di inizializzazione, apparecchio OK
Apparecchio OK
Avvertimento, apparecchio ok
Errore apparecchio/interruzione del raggio luminoso
Tensione di esercizio non applicata
Inizializzazione del bus
Funzionamento con bus ok
Errore di comunicazione
Manca l'alimentazione elettrica
Prova funzionale, manca l'assegnazione al master, nessun collega-
mento agli altri indirizzi
Comunicazione bus ok
Prova funzionale, time out nella comunicazione bus
Comunicazione bus impossibile
Errore di comunicazione, autotest
