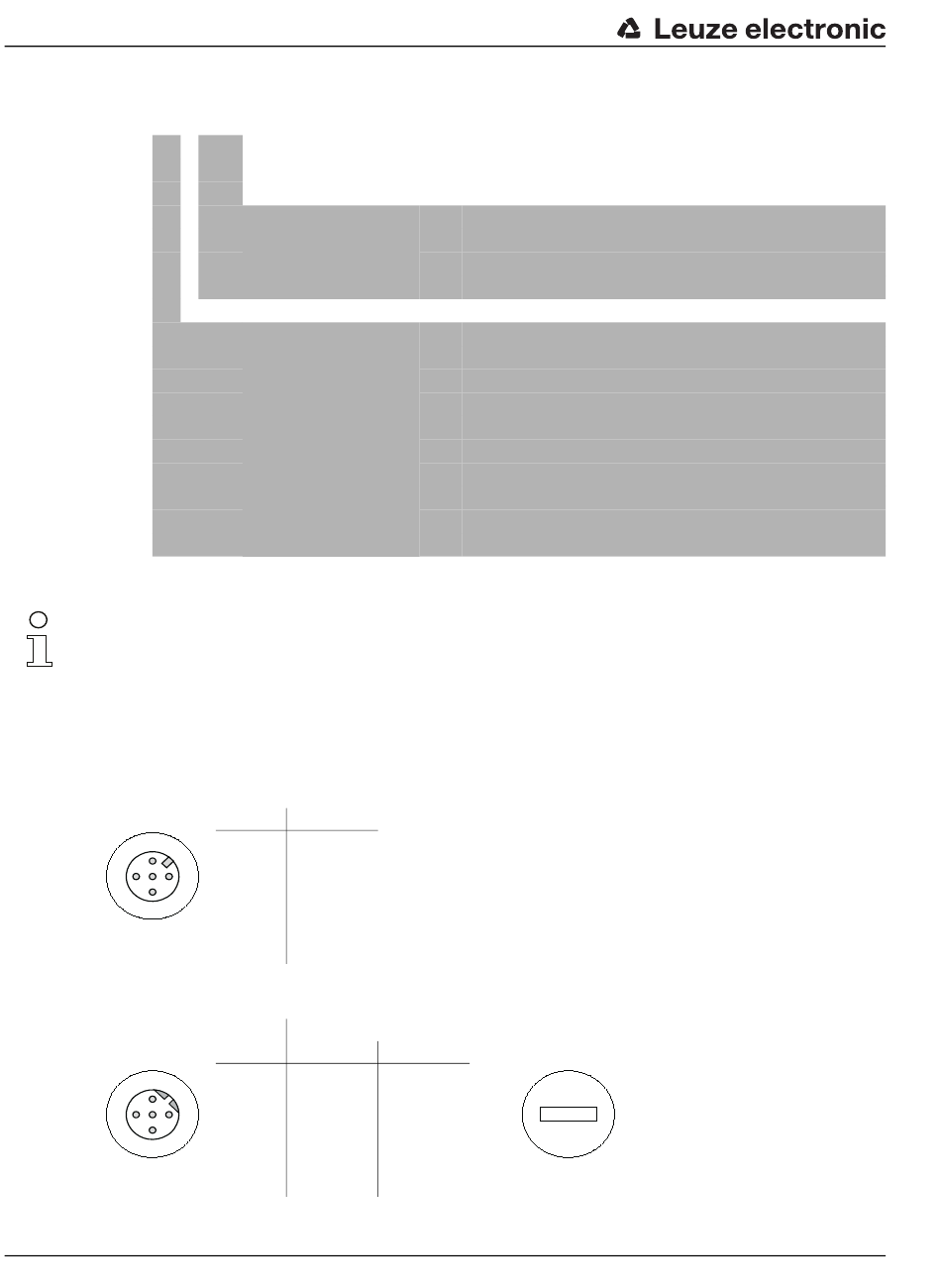

2.3 Nomenclatura
AMS 3 xx i yyy H
Nota
Para las interfaces PROFINET, PROFIBUS, EtherNet/IP, DeviceNet, CANopen están dispo-
nibles los archivos GSD, GSDML, EDS y XML en nuestra página web: www.leuze.com.
2.4 Interfaces
Todos los AMS
PWR
2
3 1
5
4
(conector, cod. A)
AMS 300i
BUS IN
2
3 1
5
4
(conector, cod. B)
6
Opción de calefacción H = Con calefacción
Radio de acción
Interfaz
3xxi
Pin Señal
1 VIN
2 I/O 1
3 GND
4 I/O 2
5 FE
Rosca FE
Pin Señal
422 232
1 Rx NC
2 Tx- TxD
3 GND ISO GND ISO
4 Tx NC
5 Rx- RxD
Rosca FE FE
40 Alcance máx. en m
120 Alcance máx. en m
200 Alcance máx. en m
300 Alcance máx. en m
i = Tecnología de bus de campo integrada
00 RS 422/RS 232
01 RS 485
04 PROFIBUS DP / SSI
08 TCP/IP
35 CANopen
38 EtherCAT
48 PROFINET RT
55 DeviceNet
58 EtherNet/IP
84 Interbus
AMS Sistema absoluto de medición Absolutes MessSystem
BUS OUT
i
