4 Instalación eléctrica

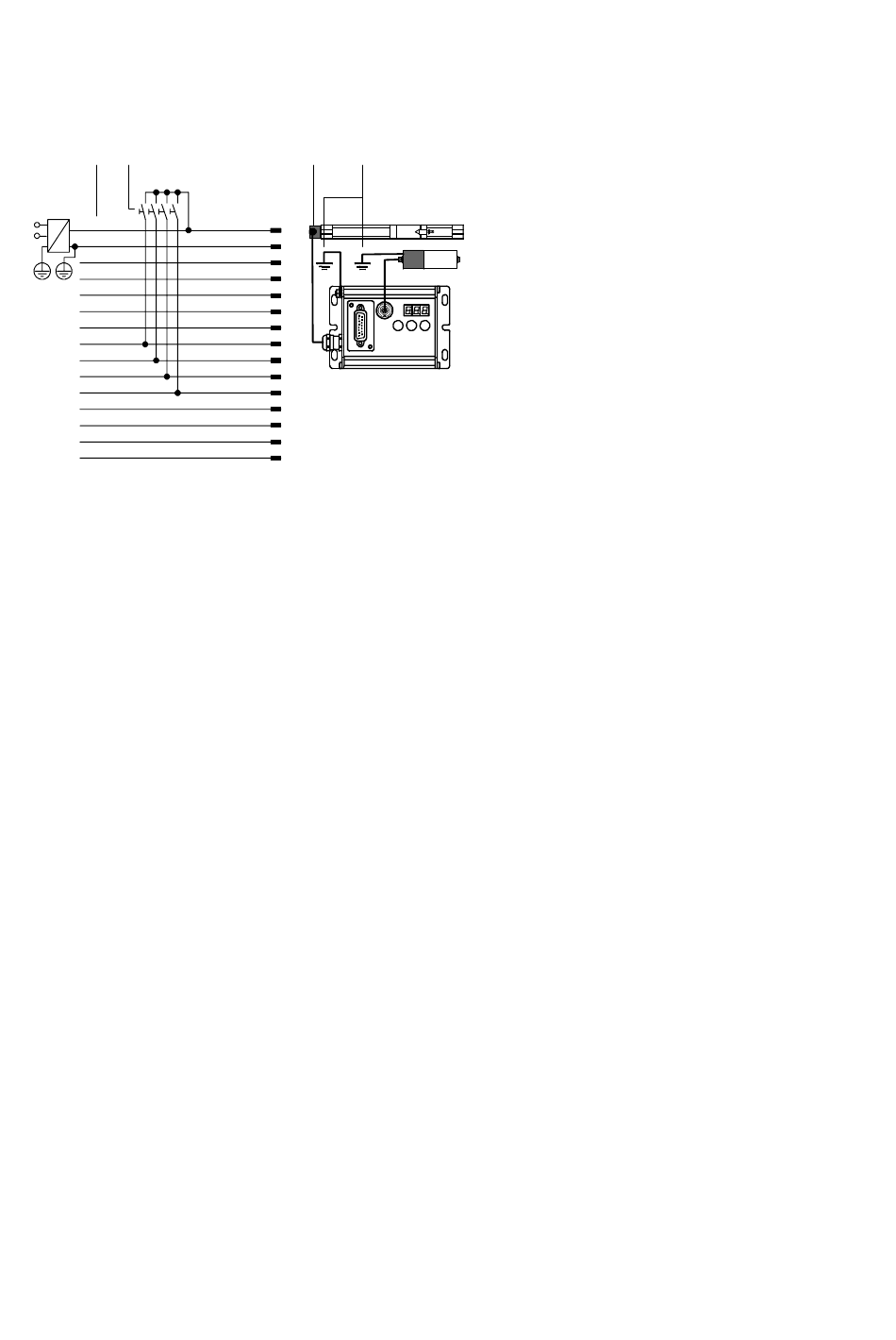

Ejemplo de instalación eléctrica con actuador tipo
DGP(L)-... y sistema de medición tipo MLO-POT-...-TLF.
Utilizar solamente el cable original especificado.
1 2
24 V blanco-amarillo
0 V marrón-verde
S1: P.01 blanco-verde
S2: P.02 rojo-azul
S3: P.03 gris-rosa
S4: P.04 violeta
S5: Error negro
E1: P.01 rojo
E2: P.02 azul
E3: P.03 rosa
E4: P.04 gris
E5: +/} amarillo
E6: Enter/Teach/Esc verde
E7: {/–
marrón
E8: Remote blanco
1
Asignación de pines y
colores para conexión
del control para cable
KMPV-SUB-D-15-...
S..: Salida, E...: Entrada
2
Pulsador para movimiento
a posiciones
Festo SPC11-... 0012NH Español
3 4
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
3
Con actuadores lineales, la
posición final 1 queda en el
mismo lado que las conexio-
nes eléctricas del sistema de
medición.
4
Tierra/masa
33
